DGPI(L)−...−AI F
Festo DGPI(L)−...−AIF 0409a Italiano
80

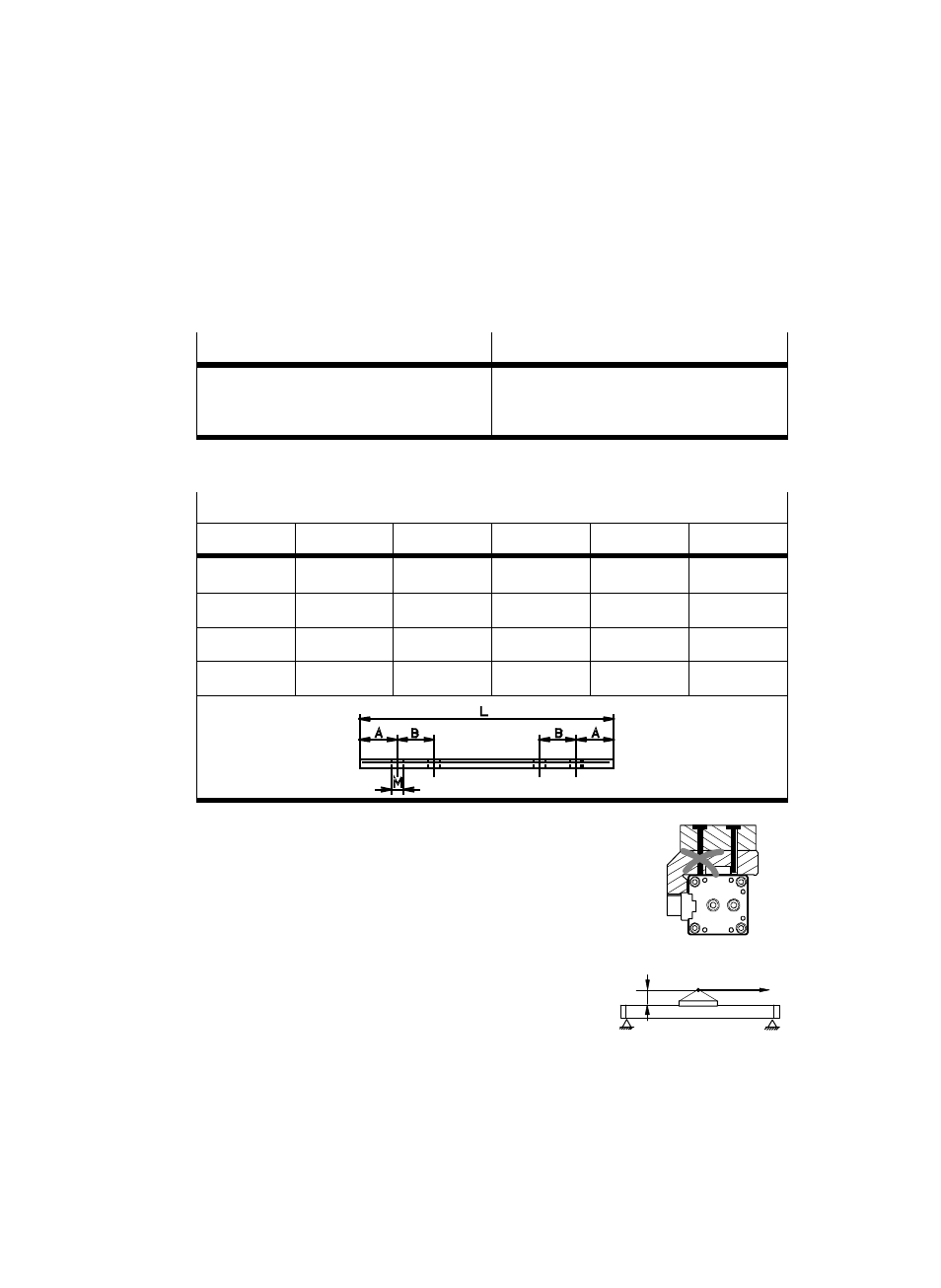

Fissaggio del carico:
1. Selezionare una possibilità di fissaggio:
DGPIL−...
DGPI−...
1. Tasselli NSTL−... al cursore
4
2. Fori filettati e elementi di centraggio
(vedi Accessori) al cursore
3. Fori
6 e filettature 7
nel trascinatore
Fig. 10: Possibilità di fissaggio del carico (vedi Fig. 1)
Dimensioni dei tasselli NSTL−...
j
25
32
40
50
63
L
100
128
166
199
229
A
13
14
25
24
30
B
15
15
20
20
35
M
M5
M5
M5
M8
M8
Fig. 11
Nel caso della possibilità di fissaggio 2 le
viti devono essere più corte della foratura
filettata.
2. Il carico deve essere posizionato in modo
che la coppia di ribaltamento risultante
dalla forza F parallela all’asse di traslaĆ
zione e al braccio di leva a risulti ridotta.
Per carichi con guida propria:
S
Le guide del carico e il DGPI(L) devono essere perfettamente paralleli.
Fig. 12
Fig. 13
a
F
