DGPI(L)−...−AI F
Festo DGPI(L)−...−AIF 0409a Deutsch
6
6
Einbau
Einbau mechanisch
S
Vermeiden Sie, dass das Bandsystem
beschädigt wird.
Beschädigungen am Bandsystem führen
zu Leckage und mindern die LeistungsĆ
fähigkeit des DGPI(L)−...Ă.
S
Achten Sie auf einen Einbau ohne
Verspannungen und Biegungen.
Bei Bedarf verwenden Sie hierzu die
Profilbefestigung (Mittenstütze)
TypĂMUP−...Ă.
40
32
25
DGPI(L) −
1000
1500
2000
2500
3000
0
500
1000
F
F
F
l
l
F [N]
l [mm]
ш 80
ш 63
ш 50
F [N]
l [mm]
100
1000
10000
100000
500
1000
1500
2000
2500
3000

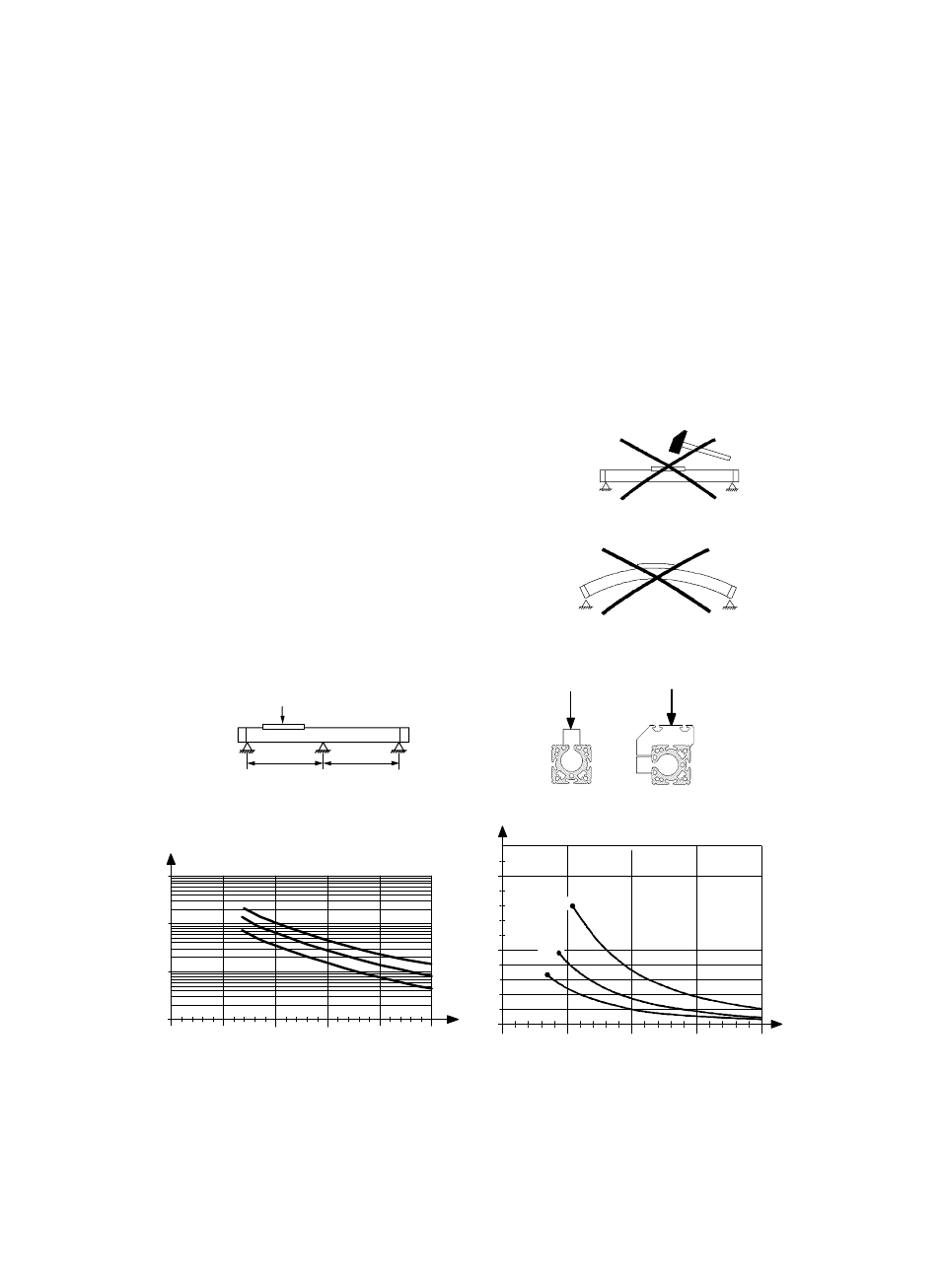

Bild 7: Notwendige Stützabstände
Bild 5
Bild 6
