Page 83: 7messa in servizio

DGPI(L)−...−AI F
Festo DGPI(L)−...−AIF 0409a Italiano
83
7
Messa in servizio

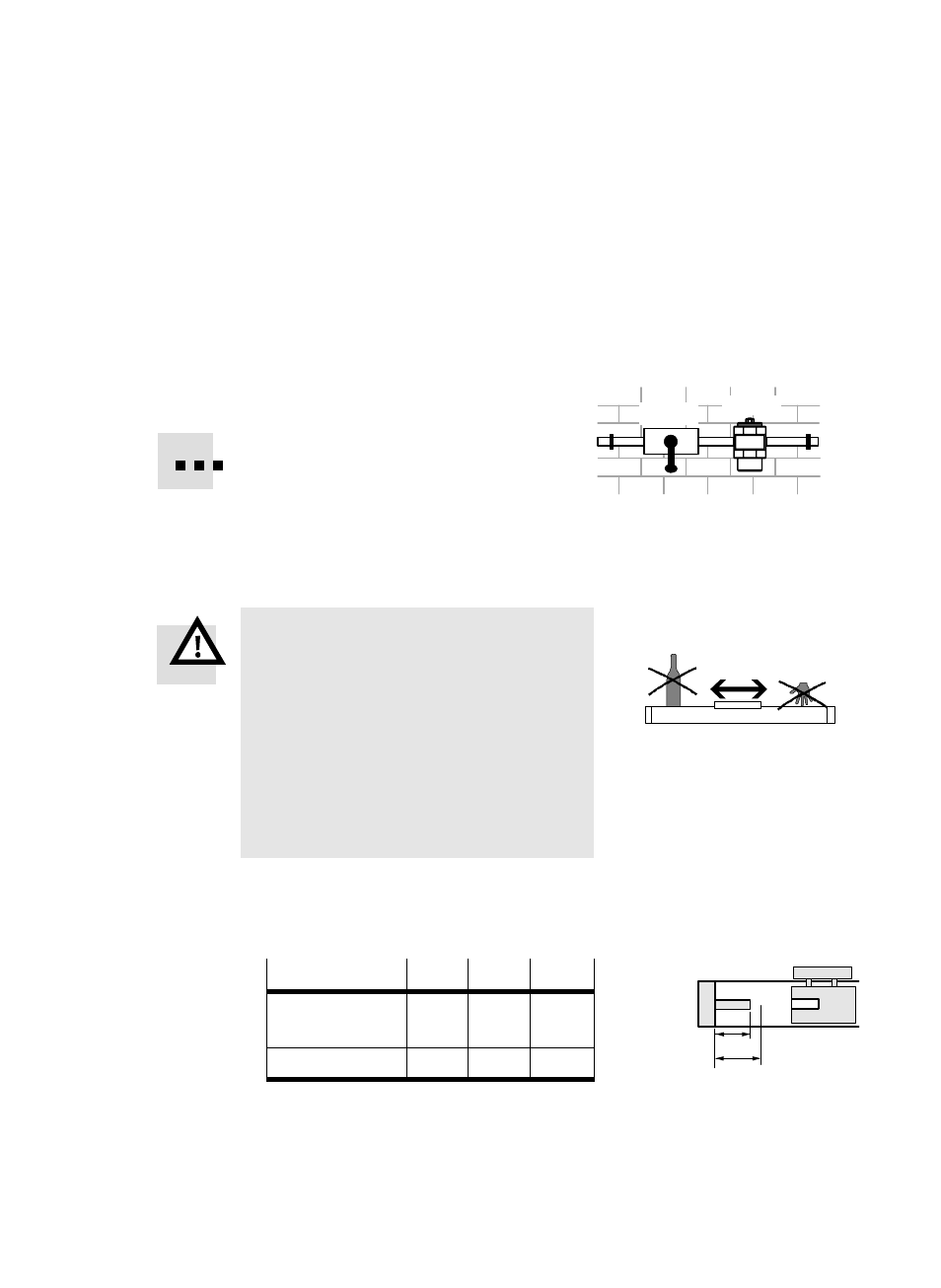

Messa in servizio dell’impianto completo
S
Alimentare l’impianto lentamente. In tal
modo si evitano movimenti incontrollati.
Per ottenere un’alimentazione graduale
all’inserzione si può utilizzare la valvola di
formazione pressione del tipo HEL−... /
HEM−...
Messa in servizio del DGPI(L)−...
Avvertenza
S Predisporre adeguate misure allo scopo di
impedire che negli spazi necessari
Ĉ non sia possibile introdurre le mani nella
direzione in cui si spostano le parti moviĆ
mentate (adĂes. montando delle griglie di
protezione).
Ĉ non siano presenti oggetti estranei.
Deve essere possibile accedere al
DGPI(L)−... solamente quando la massa è
ferma.
Per l’azionamento con SPC11/200:
1. Tenere conto della limitazione corsa per fine corsa. Nell’interno della limitaĆ
zione corsa è disponibile solo un posizionamento limitato.
DGPI(L)−...
25
32
40...80
Corsa di deceleraĆ
zione d
18 mm
20 mm
30 mm
Limitazione corsa r
25 mm
25 mm
35 mm
Da parte della fabbrica è previsto che la decelerazione a fincorsa PPV pneumaĆ
tica sia aperta completamente su entrambi i lati al momento dell’azionamento
con SPC11/200.
QH−...
HEL−...
Fig. 17
Fig. 18
Fig. 19
d
r
