DGPI(L)−...−AI F

Festo DGPI(L)−...−AIF 0409a Español

44

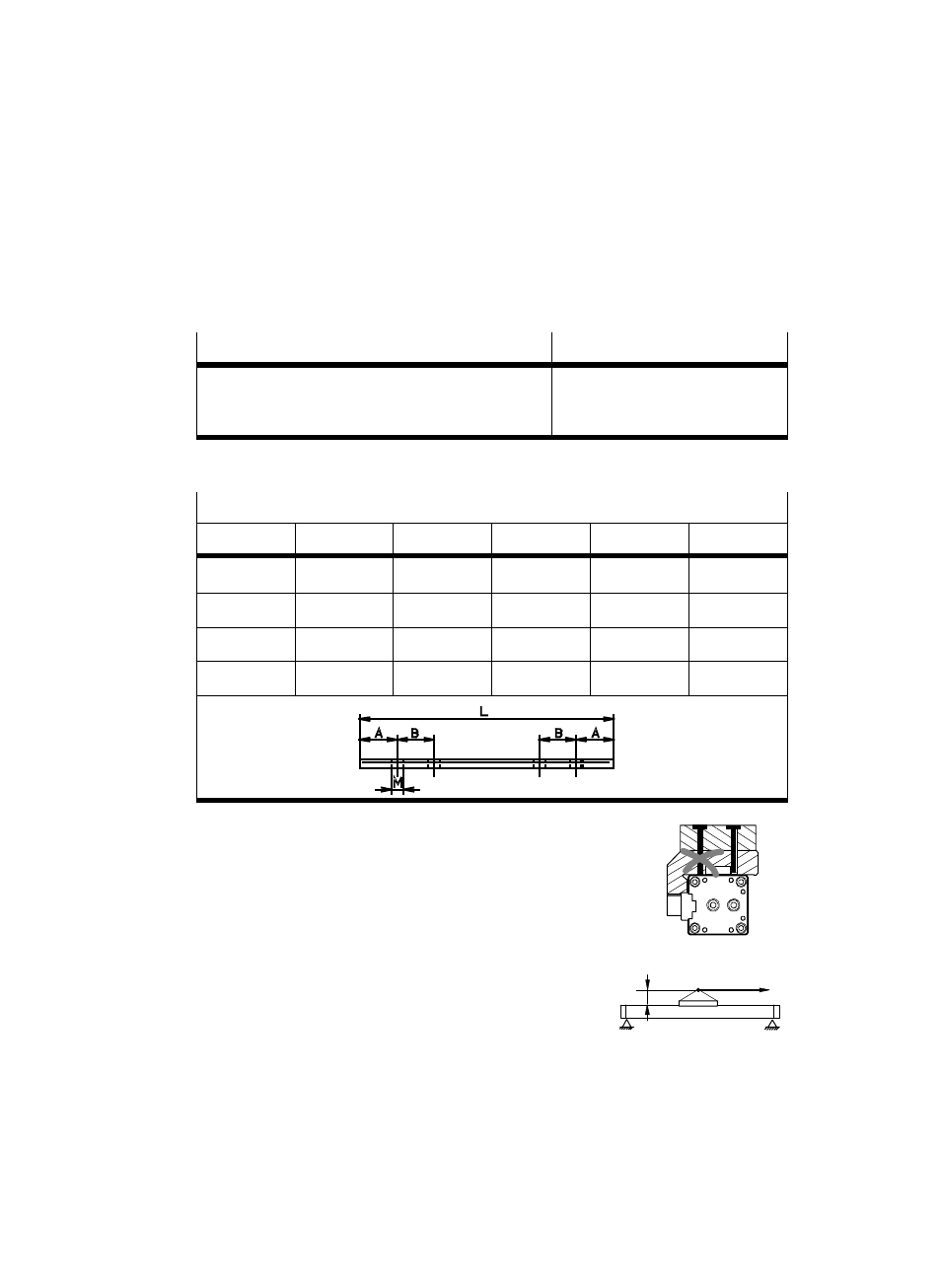

Fijación de la carga a desplazar

1. Elija un método de fijación:

DGPIL−...

DGPI−...

1. Tuercas deslizantes NSTL−... en la corredera

4.

2. Agujeros roscados y elementos de centrado

(véase Accesorios") en la corredera

3. Agujeros

6 y

roscas

7

en el

arrastrador

8

Fig. 10: Métodos de fijación de la carga de trabajo (véase Fig. 1)

Dimensiones de las tuercas deslizantes NSTL−... [mm]

j

25

32

40

50

63

L

100

128

166

199

229

A

13

14

25

24

30

B

15

15

20

20

35

M

M5

M5

M5

M8

M8

Fig. 11

Si se utiliza el método de fijación 2, los
tornillos deben ser más cortos que el
agujero roscado.

2. Coloque la carga de forma que el par de

giro de la fuerza F paralela al eje de moviĆ
miento y el brazo de palanca a" sean
bajos.

Cargas con su propia guía

S

Ajuste las guías de la carga de trabajo y del DGPI(L)−... de forma que queden
exactamente paralelas.

Fig. 12

Fig. 13

a

F
