Montaggio delle parti elettriche
S
Cablare il connettore di terra con il potenziale di terra.
ć sezione minima del cavo 1,5 mm
2
ć lunghezza del cavo max. 10 m
S Avvitare la vite con filettatura automaschiante (in dotazione) nel foro del
connettore di terra
9 (vedi Fig. 1).
Ciò garantisce il contatto nonostante il trattamento anodico superficiale.
S
Cablare il collegamento del sistema di misurazione con il sistema di comando.
Impiegare esclusivamente il cavo originale (per l’assegnazione dei PIN vedi
Fig. 16).

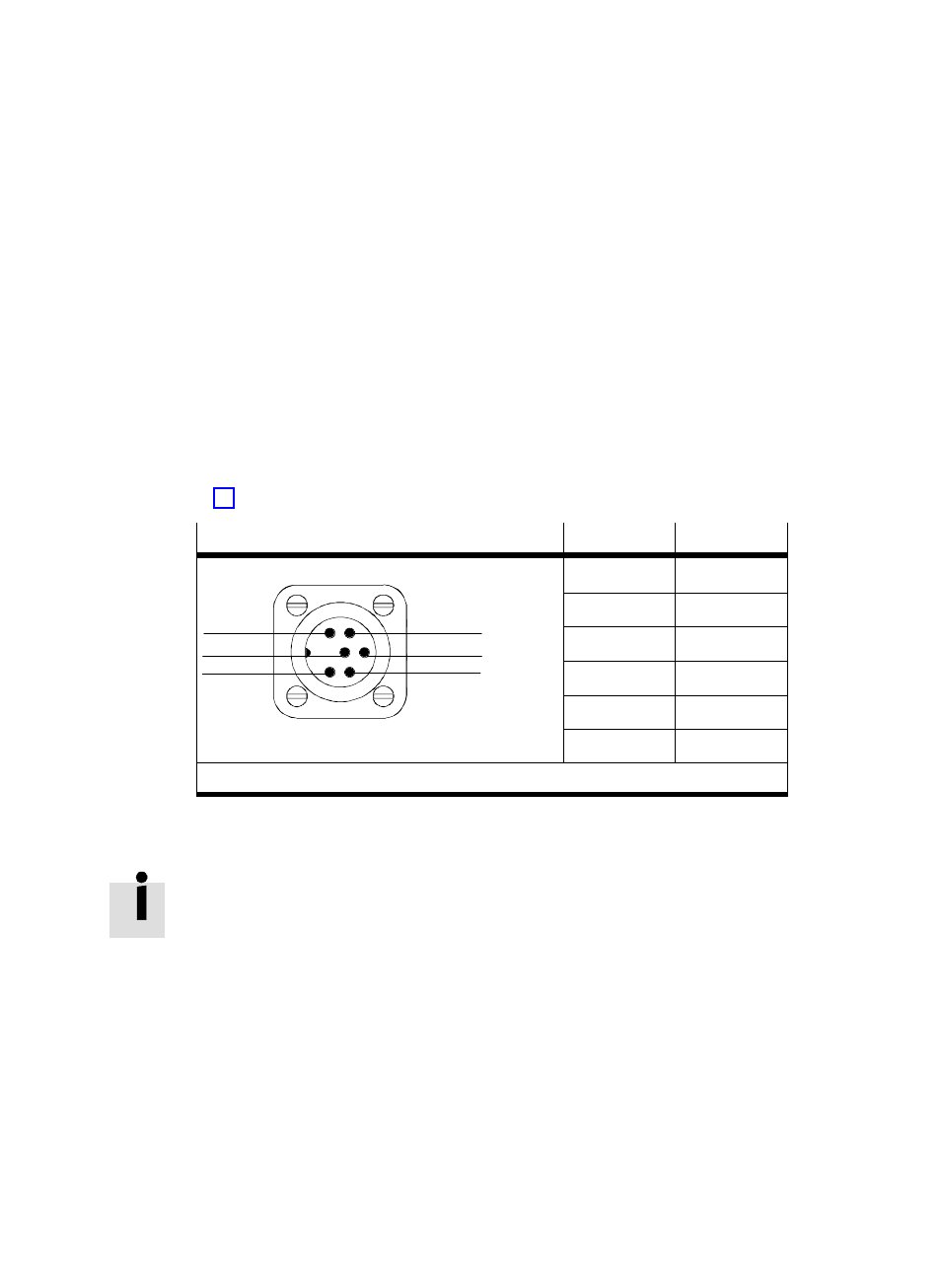

Collegamento del sistema di misurazione
PIN
Occupazione
1
CAN−Low
4
5
2
CAN−High
3
4
5
6
3
n.c.
1
2
3
6
4
n.c.
5
+24 VCC
6
0 V
n.c. = non occupato (not connected)
Fig. 16
Tenere conto che il magnete permanente, montato nel pistone, solamente è adatto
per il funzionamento del sistema di misurazione integrato.
I finecorsa con azionamento magnetico non vengono supportati.
