DGPI(L)−...−AI F
Festo DGPI(L)−...−AIF 0409a Español
39
Actuador neumático lineal DGPI(L)−
Ū−AIF
Español
1

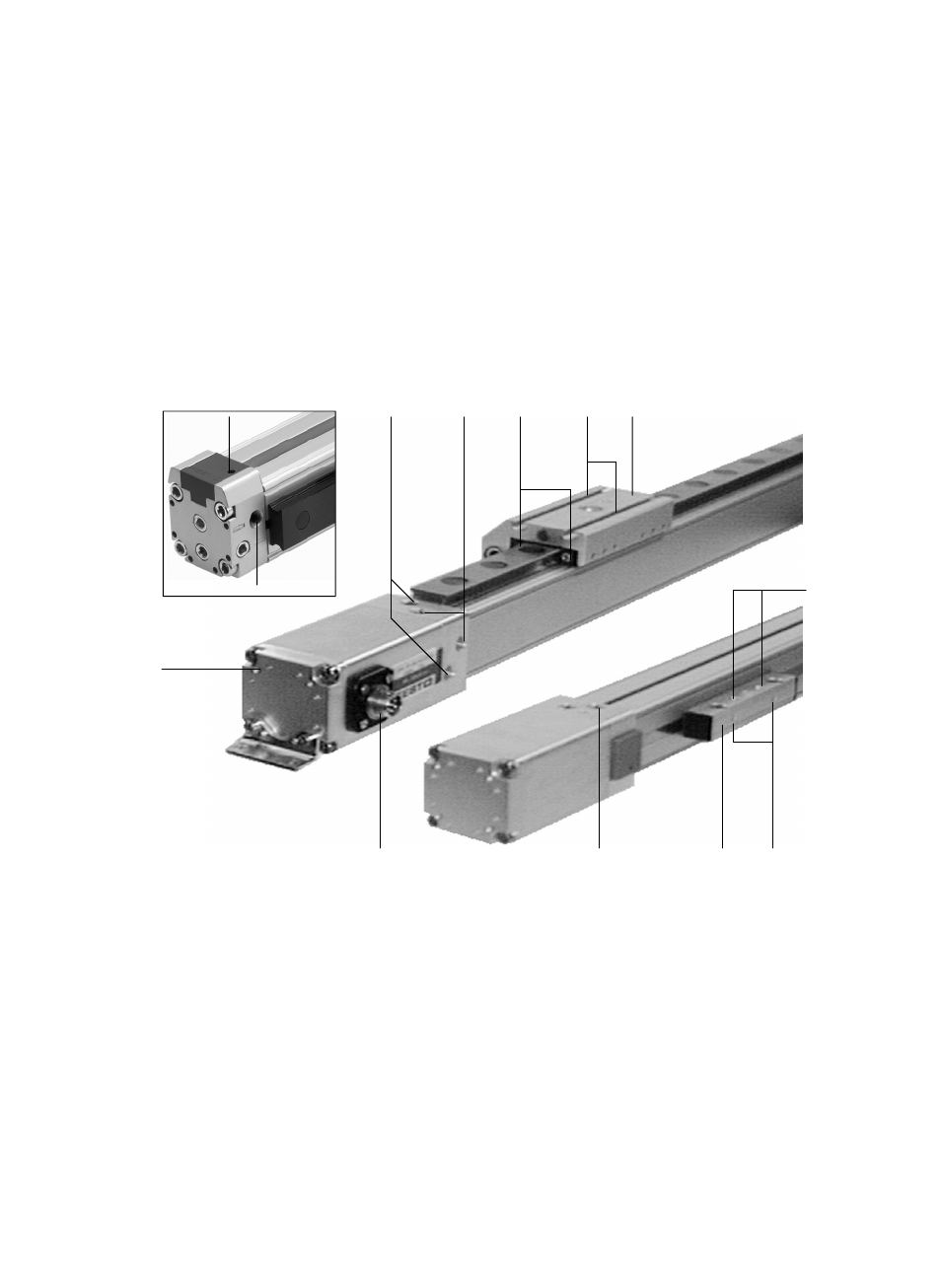

Elementos operativos y conexiones
1
2
3
9
6
8
aJ
aA
aB
aC
4
5
7
1
Conexión de alimentación de aire indirecta
2
Conexión de alimentación de aire directa
3
Boquilla de lubricación para cojinete de
rodillos
4
Ranura para fijar la carga de trabajo
5
Corredera
6
Agujero para fijar la carga de trabajo
7
Rosca para fijar la carga de trabajo
8
Arrastrador
9
Agujero para conexión de tierra/masa
aJ
Conexión del sistema de medición
aA
Rosca para fijar el arrastrador
aB
Tornillo de ajuste para la amortiguación de
la posición final
aC
Conexión de aire comprimido en la variante
...−D2
Fig. 1
