DGPI(L)−...−AI F

Festo DGPI(L)−...−AIF 0409a Deutsch

13

Die Kennlinien in Bild 22 gelten für:

ć Schwerpunktabstand

r = 50 mm

ć Druck: 6 bar
ć Temperatur: 20 °C
ć Einbaulage: horizontal

Warnung
Ohne externe Abfangvorrichtungen kann ein Überschreiten der
in Bild 22 angegebenen Massen und Geschwindigkeiten zur
Zerstörung des DGPI(L)−... führen.

Auch bei Störungen dürfen die zulässigen Kräfte und Momente
nicht überschritten werden.

Hinweis
Bei geschlossener Endlagendämpfung PPV kann sich die
Dynamik des Positioniervorgangs in der Nähe der Endlagen
verringern.

4. Verwenden Sie Stoßdämpfer, falls Sie auch in der Nähe der Endlagen mit hoher

Dynamik positionieren wollen.

Tipp:
Verwenden Sie Stoßdämpferhalter, die über den gesamten Hub verschiebbar
sind (Typ KYP−...).

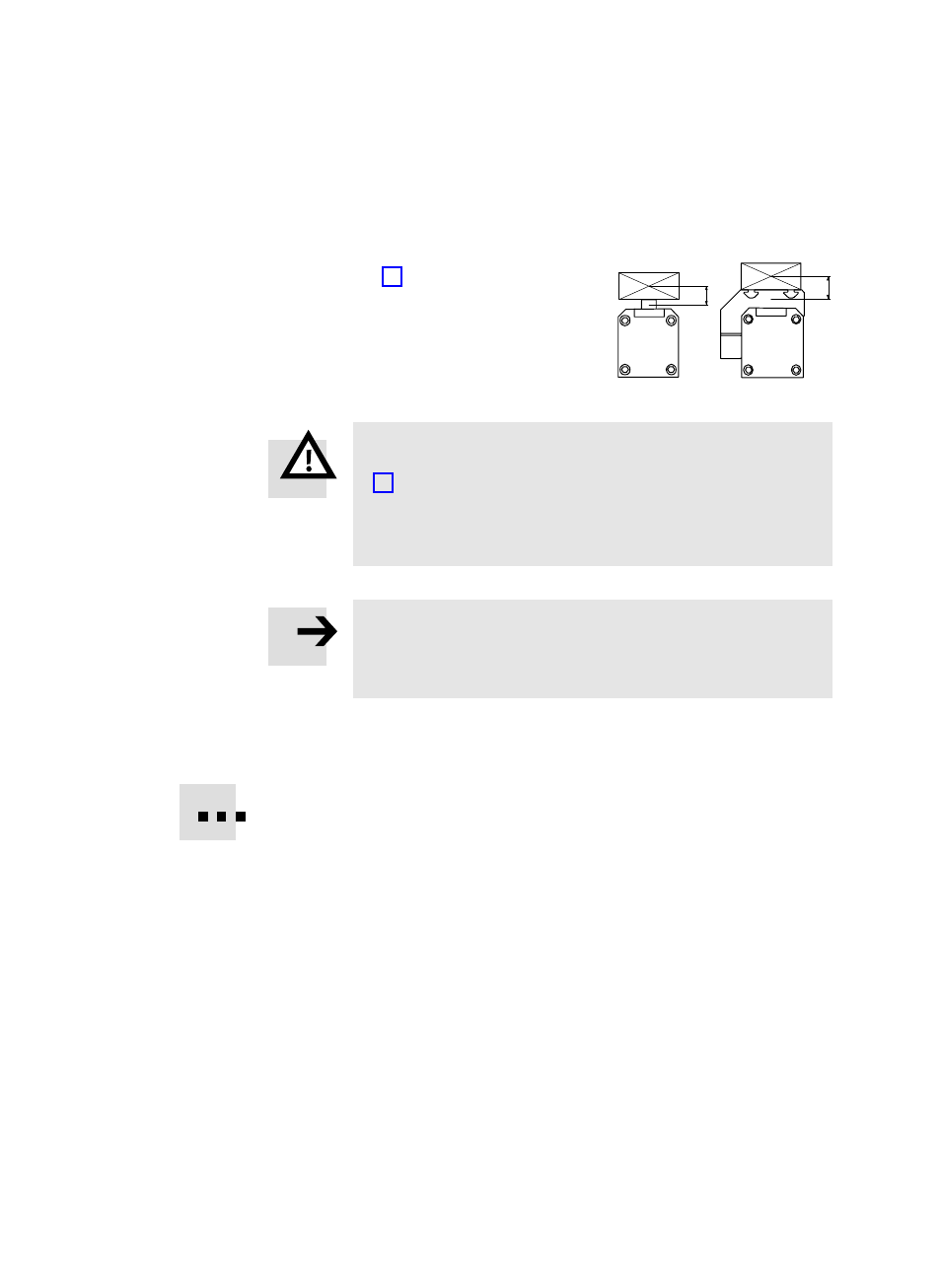

Bild 23

m

m

r

r
