LG-Vereinbarung mit BACnet-Gateway
LG-Vereinbarung mit BACnet-Gateway
JMT (Joint Matching Test) – Dieser Test ist für jedes unabhängige GA erforderlich.
Ein JMT ist nicht erforderlich, wenn ein JMT zuvor bereits erfolgreich durchgeführt wurde und die
Software oder Hardware des GA-Systems nicht verändert wurde. Falls das GA-System seit dem
letzten Test verändert wurde, ist ein aktueller JMT erforderlich.
BNU-BAC-Diagnose – Überprüfung des Betriebsstatus der angeschlossenen Klimageräte und Adresskennungen
vor der Verbindung mit dem GA-System mit Hilfe des LG BNU-BAC-Setup Programms.
GA-Engineering – Erstellen der Punkte. Diese Aufgabe wird NICHT von LG durchgeführt, da dieser Vorgang
für das GA-System vor Ort durchgeführt werden muss. Der GA-Leiter ist für die Einrichtung der Punkte
verantwortlich. LG ist lediglich für die Bereitstellung der Berechnungsmethode der Punkte verantwortlich.
Inbetriebnahme – Erster Schritt, unter alleiniger Verwendung des LG BACnet-Gateways ohne
Verbindung zur GA. Diese Aufgabe muss von LG Ingenieuren durchgeführt werden unter Einsatz
des BNU-BAC-Setup Programms.
Betriebsfehler des Gateway durch GA - Sollte der GA-Verantwortliche der Annahme sein, dass der
BACnet-Gateway nicht korrekt über das BACnet-Protokoll arbeitet, muss ein Test mit Hilfe der LG
BACnet Client-Software durchgeführt werden. (Dieser Test ist im Allgemeinen nicht erforderlich)

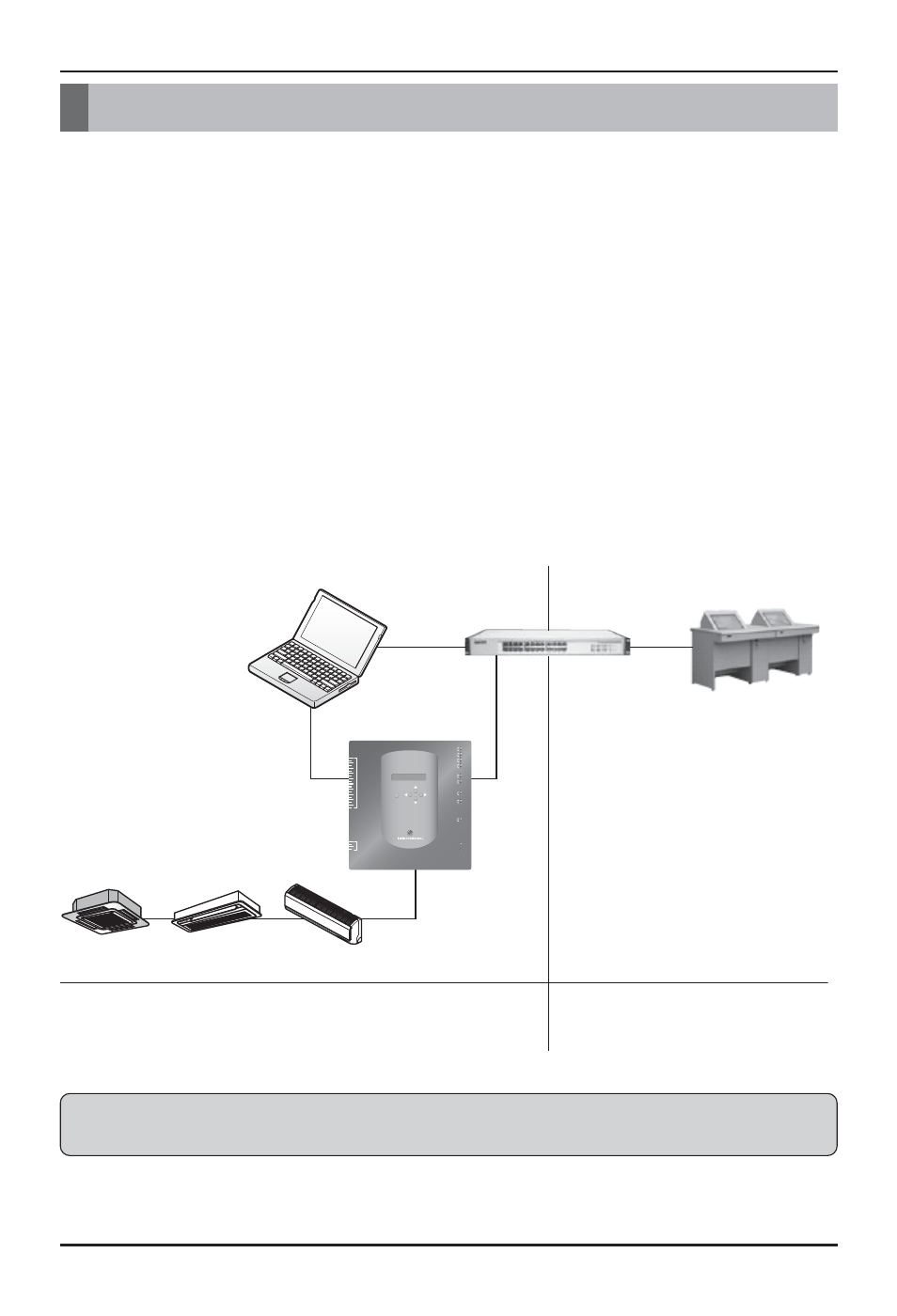

LG-NET
Hub
BACnet BACnet
BACnet-Gateway-Diagnose
1. Punkteerstellung für Innengeräte
und
Lüfter.
2. Test aller Geräte und Funktionen.
LG Technikerseite GA Technikerseite
LG-NET 1
MENU/ SELECT
TX
RX
LG-NET 2 TX
RX
LG-NET 3 TX
RX
LG-NET 4 TX
RX
Ethernet 1 ACT
LNK
Ethernet 2 ACT
LNK
Console
Run
Power
TX
RX
Ext 1 TX
RX
Ext 2 TX
RX
DI 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
DO 1 2 3 4
Hinweis : Bitte überprüfen Sie nach der LG BACnet-Gateway-Vereinbarung die auf BMS spezialisierten
Unternehmen.
28 BACnet-Gateway
