Installation

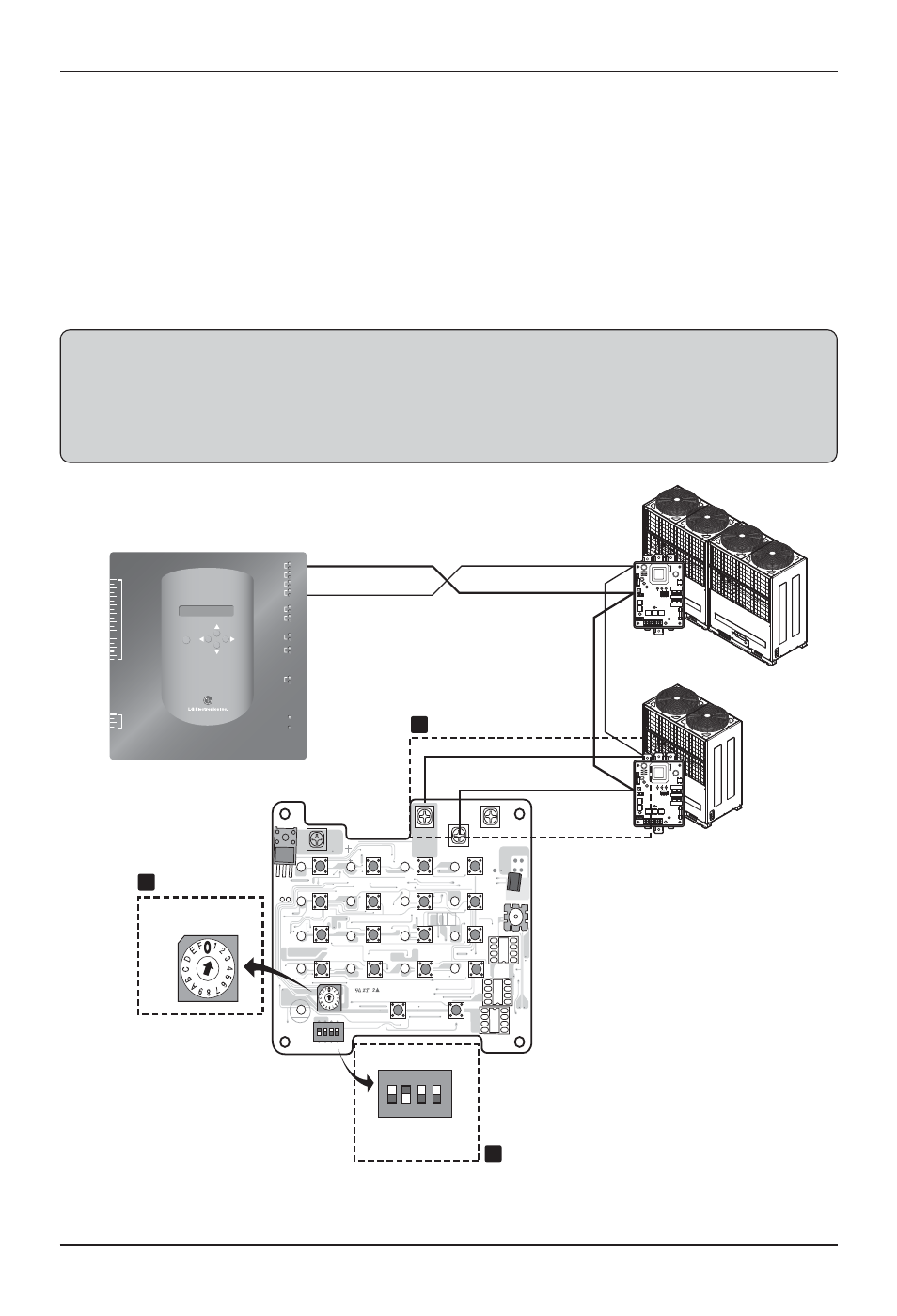

• Einsatz einer einfachen Zentralsteuerung mit dem BACnet-Gateway
1. Schließen Sie BUS-A und BUS-B des PI485 an C und D der einfachen Zentralsteuerung an.
2. Stellen Sie den Drehschalter der einfachen Zentralsteuerung auf die Gruppennummer des zu
steuernden Innengerätes ein.
3. Stellen Sie den DIP-Schalter Nummer 1 der einfachen Zentralsteuerung für den Slave-Betrieb aus
Aus und DIP-Schalter Nummer 2 für den LGAP-Modus aus Ein.
Hinweis: Überprüfen Sie das LGAP-Etikett auf der rechten Seite der einfachen Zentralsteuerung.
Mehrere Geräte können nur gleichzeitig an den BACnet-Gateway angeschlossen werden,
wenn diese das Etikett besitzen. Verbinden Sie die Anschlüsse VCC und GND der
einfachen Zentralsteuerung mit dem P1485 oder separat mit dem Adapter (siehe
Handbuch der einfachen Zentralsteuerung).
ON L1 2 3 4 KSDO4H
Multi V
PI485
TX
RX
ON
L1 2 3 4
KSDO4H
Multi V
PI485
Drehschalter
DIP-Schalter
Einfache
Zentralsteuerung
BUS-A
BUS-B
LG-NET 1
MENU/
SELECT
TX
RX
LG-NET 2 TX
RX
LG-NET 3 TX
RX
LG-NET 4 TX
RX
Ethernet 1 ACT
LNK
Ethernet 2 ACT
LNK
Console
Run
Power
TX
RX
Ext 1 TX
RX
Ext 2 TX
RX
DI 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
DO 1
2
3
4
Abgeschirmte Leitung,
Querschnittsfläche 0,75 mm 2
(RS-485 Verbindungsleitung)
’
Beispiel: Stellen Sie den
Schalter zur Steuerung der
Innengeräte 10-1F auf 1.
CN-POWER
GND
CN-COM A
S4
S3
S12
S16
TX1
LED4
LED8
LED12 LED11
LED16 LED15
PWB:6870A10001A
ASM:6711A20005E
LED7
LED3
L
+ +
+ +
+ +
+
+ + S15
S18
S19
S15
S11
S2
LED2
S5
S9
+
+
+
S1
IC1P
LED5
LED9
LED13
LED17
LED10
LED14
S14
+ S6
S10
CN-POWER
CN-COM B
ON
L1 2 3 4
KSDO4H
ON
L1 2 3 4
KSDO4H
1
2
3
20 BACnet-Gateway
