PM-LX2-800 User Manual

Page 33

PIN NO.

DESCRIPTION

1 BAT+

2 GND

Table 3-5: Battery Connector Pinouts

3.2.5 CompactFlash® Connector

CN Label:

CN9 (solder side)

CN Type:

50-pin header (2x25)

CN Location:

See Figure 3-7

CN Pinouts:

See Table 3-6

A CompactFlash® memory module is inserted to the CompactFlash® connector.

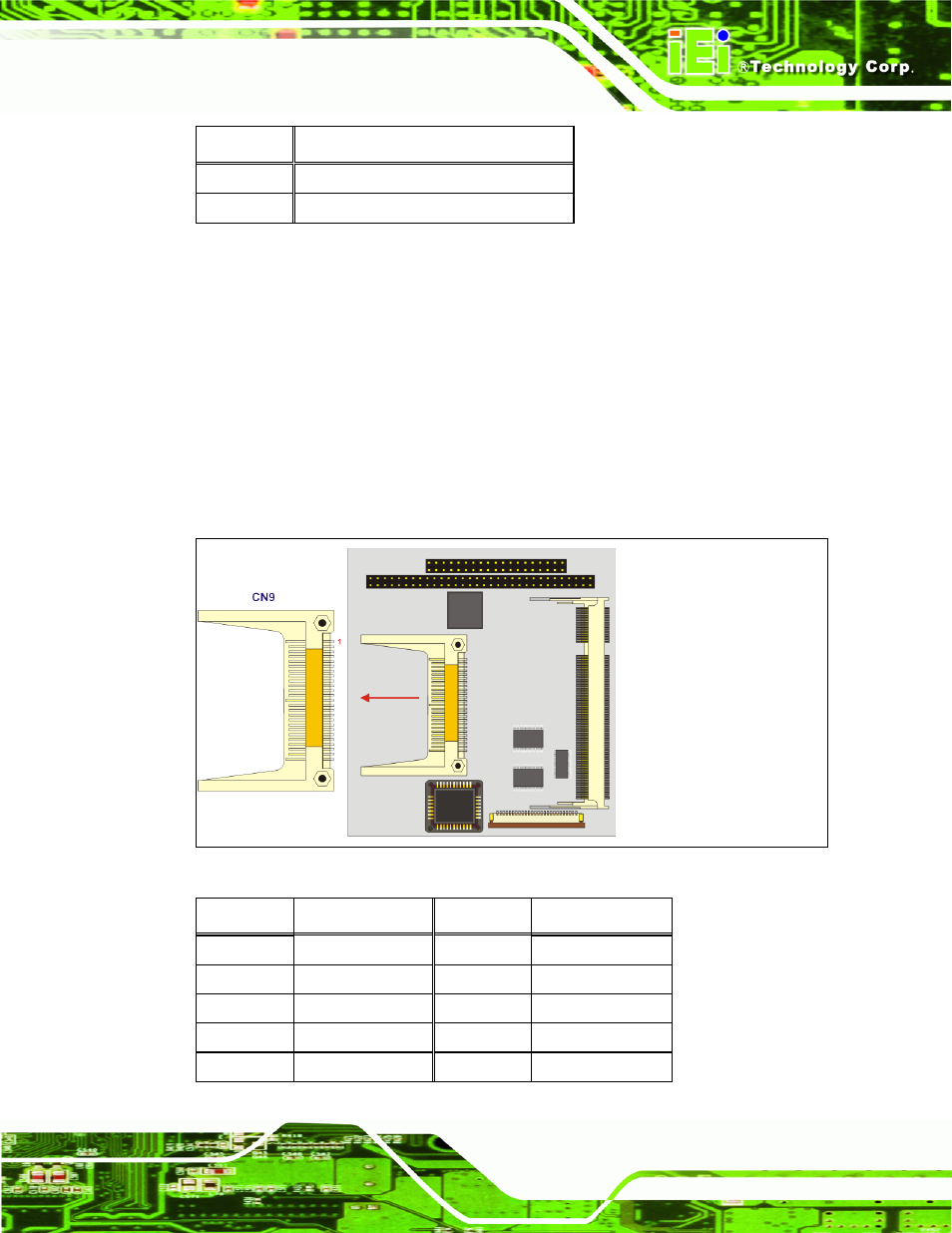

Figure 3-7: CompactFlash® Connector Location

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1 GROUND 26

VCC-IN

CHECK1

2

DATA 3

27

DATA 11

3

DATA 4

28

DATA 12

4

DATA 5

29

DATA 13

5

DATA 6

30

DATA 14
