PM-LX2-800 User Manual
Page 30

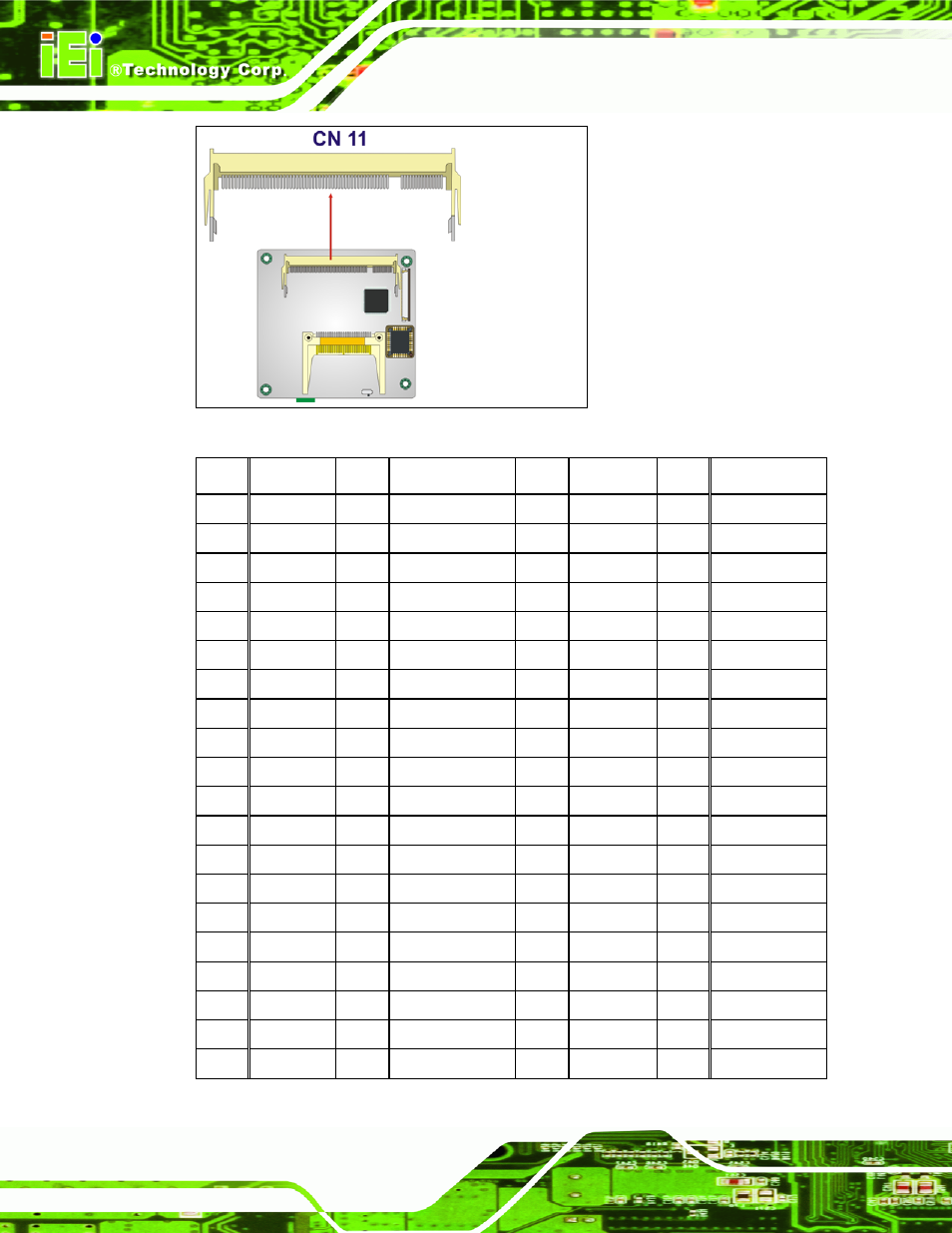

Figure 3-5: 200-pin DDR SO-DIMM Socket Location
PIN FRONT PIN BACK PIN FRONT PIN BACK
1 VREF 2 VREF 101 A9 102 A8
3 VSS 4 VSS 103 VSS 104 VSS
5 DQ0 6 DQ4 105 A7 106 A6
7 DQ1 8 DQ5 107 A5 108 A4
9 VDD 10 VDD 109 A3 110 A2
11 DQS0 12 DM0\DQS9 111 A1 112 A0
13 DQ2 14 DQ6 113 VDD 114 VDD
15 VSS 16 VSS 115 A10\AP 116 BA1
17 DQ3 18 DQ7 117 BA0 118 /RAS
19 DQ8 20 DQ12 119 /WE 120 /CAS
21 VDD 22 VDD 121 /S0 122 /S1
23 DQ9 24 DQ13 123 DU(A13) 124 DU(BA2)
25 DQS1 26 DM1\DQS10 125 VSS 126 VSS
27 VSS 28 VSS 127 DQ32 128 DQ36
29 DQ10 30 DQ14 129 DQ33 130 DQ37
31 DQ11 32 DQ15 131 VDD 132 VDD
33 VDD 34 VDD 133 DQS4 134 DM4\DQS13
35 CK0 36 VDD 135 DQ34 136 DQ38
37 /CK0 38 VSS 137 VSS 138 VSS
39 VSS 40 VSS 139 DQ35 140 DQ39
