24
B
D
(C)
A
*MEDIDO CON EL NIVEL DEL REMOLQUE,
SOBRE TERRENO NIVELADO
ADVERTENCIA:
•La conexión del cableado del remolque debe ser en el costado de la base del vehículo entre el asiento
del conductor y la rueda posterior para evitar que los operadores trabajen entre el vehículo y el
remolque.
•Evite colocar cualquier parte de su cuerpo debajo del remolque o entre el vehículo y el remolque. El
movimiento no esperado o accidental del vehículo o el remolque puede causar lesiones serias o muerte.
•Si debe colocar cualquier parte de su cuerpo debajo del remolque o entre el vehículo y el remolque,
usted DEBE realizar TODOS los pasos siguientes:
•Revise que la transmisión del vehículo esté en posición de estacionamiento
•Revise que el freno de emergencia esté activado
•Coloque bloques al frente y detrás de todas las llantas del remolque
•Revise que el tren de apoyo del remolque esté apoyado en terreno firme
8. Si se va a usar una placa de lubricación con una Quinta Rueda REESE
™
Elite
®
debe tener al menos 12” de diámetro.
Cequent
Performance Products, Inc.
ofrece esta placa de lubricación opcional como parte No. 83001.

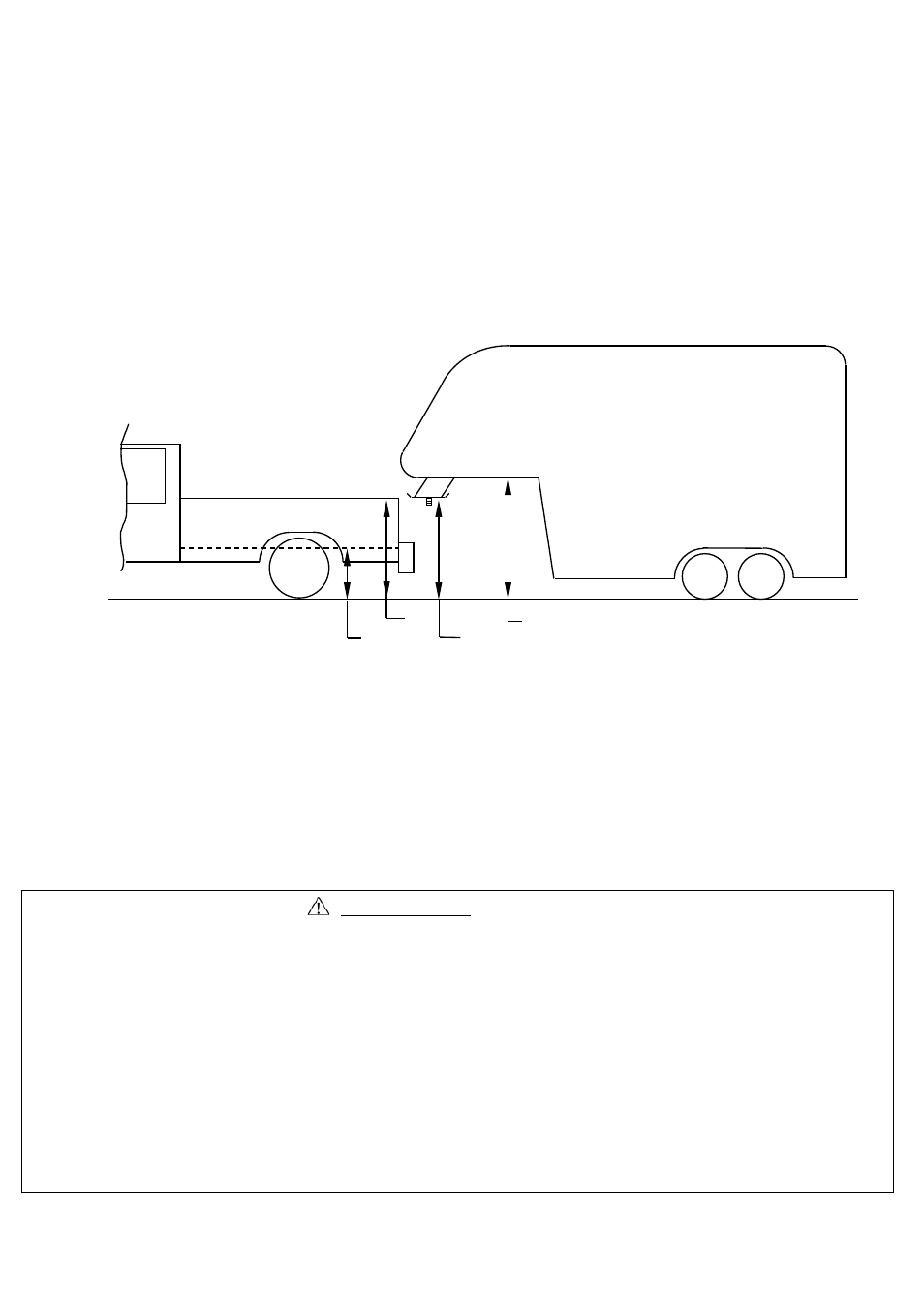

Figura 7
7. Determinación de la altura del enganche:
Con el remolque nivelado y sobre terreno plano mida desde el piso hasta la base de la caja del king pin (“A” en la
Figura 7
).
Luego, mida la altura del interior de la base del vehículo hasta el piso (“B” en la
Figura 7
). Determine la cantidad de despeje
sobre los largueros laterales ( “C” y “D” en la
Figura 7
).
Altura del enganche = A – B + 2” **
** El valor de 2” es un estimado de la compresión de suspensión debido al peso del king pin del remolque. Esta compresión
podría oscilar entre 1”-5” dependiendo del vehículo y remolque que se usen.
D – C + 2” > 6”
