5. Les camionnettes sont fabriquées selon des configurations variées. Les attelages
Cequent Performance Products, Inc.
sont
conçus pour des camionnettes légères, telles que les modèles Ford F-Series, Chevy Silverado et Dodge Ram.
Cequent
Performance Products, Inc.
recommande d'utiliser des camionnettes légères à plateforme de 6 pi ou plus pour obtenir le meilleur
dégagement véhicule-caravane dans les virages. Visiter le site Web pour les applications sur différents véhicules.
NOTA : Pour éviter que la cabine ne soit heurtée par la remorque lorsque celle-ci se trouve à un angle de 90°, le centre de l'attelage
doit être à une distance d'au moins 52" (132 cm) de l'arrière de la cabine s'il s'agit d'une camionnette à plateforme longue. (La
distance réelle requise dépendra de la largeur de la remorque et de l'emplacement du pivot d'attelage.) Les camionnettes à
plateforme courte (minimum de 38 po / 97 cm entre l'arrière de cabine et la ligne de centre de l'essieu) exigent l'un des trois
dispositifs suivants pour les manoeuvres régulières : carter de pivot allongé d'un minimum de 13 po / 33 cm (
Figure 5
) ; carter de
pivot SIDEWINDER
TM
; ou encore un attelage à curseurs.
6. La hauteur de l’attelage et du carter de pivot doit être ajustée de façon que la caravane soit à peu près de niveau lors du
remorquage. Laisser environ 6 à 9 pouces de dégagement entre le dessus des traverses de montage et le dessous de l'avant
de la caravane en prévision du tangage et du roulis de la caravane. (
Figure 6
). Laisser un dégagement supplémentaire entre
les parois de la camionnette et la caravane dans le cas d'une utilisation hors route.
PIVOT D'ATTELAGE
CARAVANE
CAMIONNETTE

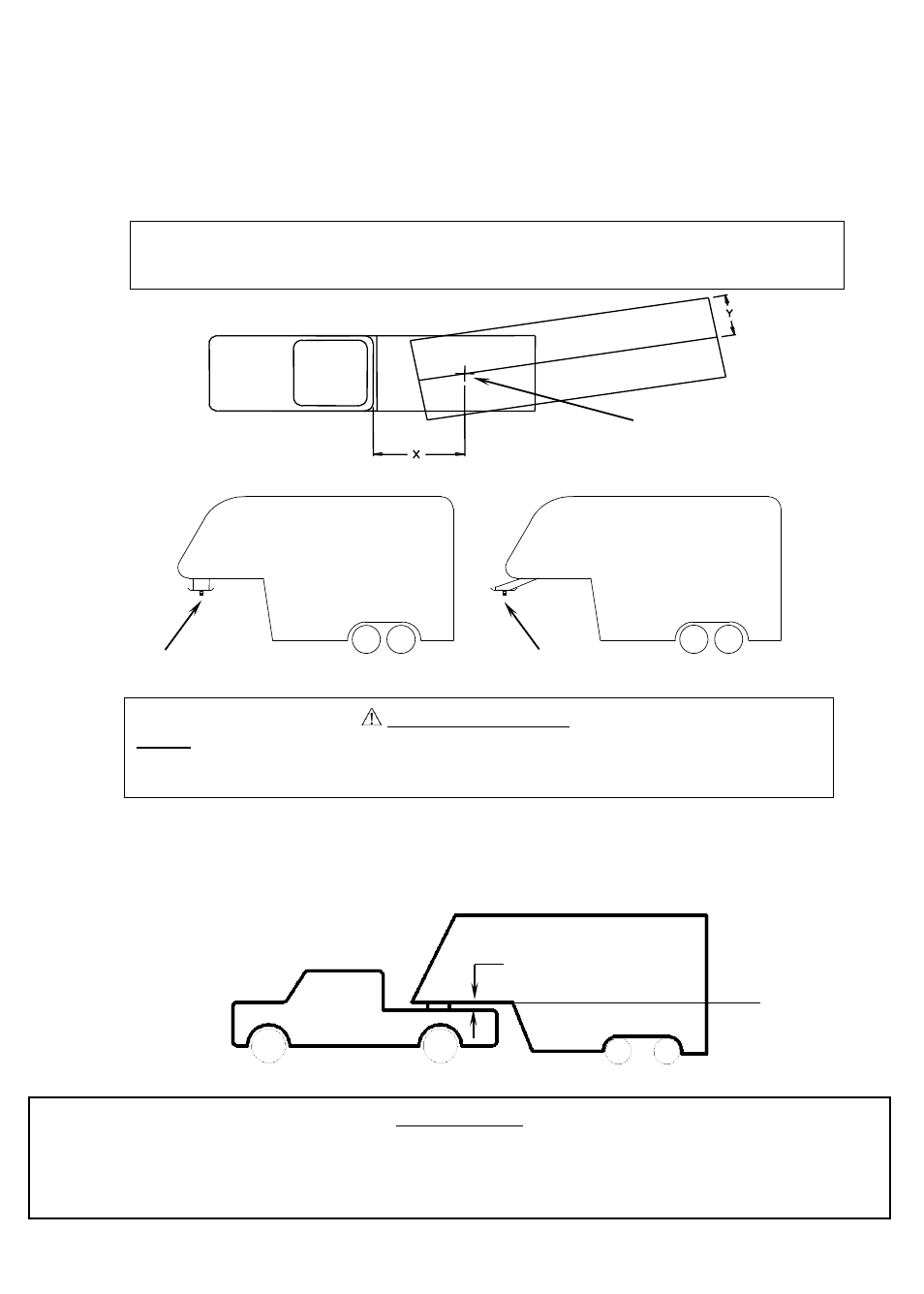

Figure 4
Carter de pivot conventionnel
Carter de pivot allongé
Figure 5
Méthode empirique : La distance entre l'arrière de la cabine de la camionnette et le centre de l'essieu
arrière de la camionnette (“X” de la
Figure 4
) doit être supérieure d'environ 4 pouces à la demi-
largeur de la caravane (“Y” de la
Figure 4
).
Environ 6 à 9 pouces
Caravane de niveau
Figure 6
AVERTISSEMENT :
Ne pas installer cet attelage à sellette (ni tenter de remorquer avec celle-ci) sur une
camionnette à plateforme courte inférieure à 6 pieds, à moins que la caravane ne soit
équipée d'un carter de pivot Sidewinder
TM
!
ATTENTION :
Les mesures ci-dessus apparaissent à titre indicatif. Si vos mesures se rapprochent de ces valeurs, vérifiez
les dégagements de nouveau. Si le véhicule et/ou la caravane sont équipés d’accessoires dans la zone de la
plateforme (carénage, jupe, effet de sol, traverse de plateforme, réservoirs de carburant, coffre d'outil, etc.), il
faut procéder à des mesures et vérifications de dégagement additionnelles.
