Avlägsna isoleringen från kabeln
vlägsna isoleringen från kablarna (20 mm) och från jordkabeln (30 mm).
Avisolera litstrådarna (6 mm).

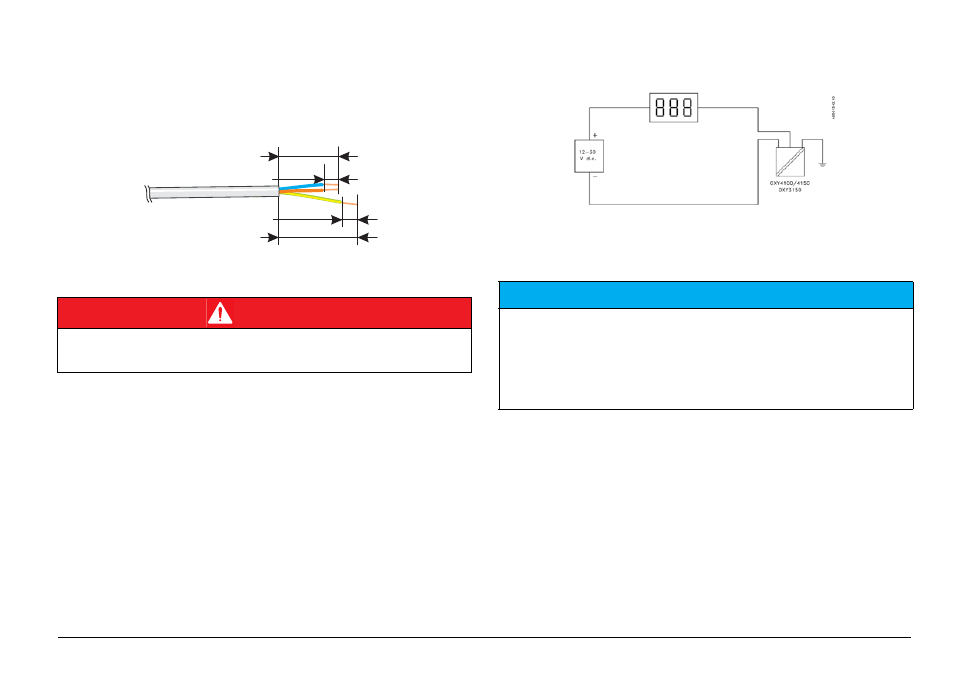

Figur 9 Avlägsna isoleringen från kabeln
Anslutning för 100-240 VAC strömförsörjning
Enkel lägesgivare OXY 4100/4150/3150
Sändaren är ansluten till tvåledarskärmkabeln. Genom denna utförs
anslutningen till elnätet, till HART
® -kommunikationssystemet och
överföringen av en 4–20 mA strömsignal.
Figur 10 EVITA ® OXY ansluten till en display
Förlängningskabeln får inte vara längre än 1000 m. Använd endast
tvåledarskärmkablar som förlängningskabel (minst 2 x 0.2 mm²) (24
AWG).
Obs! Vissa komponenter, t.ex. motorer, pumpar och datorer, kan ge
upphov till stora skillnader mellan skyddsjordledaren och det medium
som ska mätas. Detta kan leda till att mätvärdena varierar. Om detta
problem skulle uppstå, ska en jordelektrod installeras i behållaren för att
skapa en potentialutjämning mellan mediet och PE. Om det finns ett stort
flöde i behållaren, kan en statisk potential uppträda lokalt. Placera i
sådant fall jordelektroden nära sändaren.
Obs! Villkoren för IP-skyddsklass för kåpor och skruvkopplingar är
endast uppfyllda om de blinda skruvkopplingarna har dragits åt enligt
anvisningarna och kabelns tjocklek stämmer överens med den
föreskrivna diametern.
FA R A
Livsfara genom elektriska stötar. Om ingen bra skyddsjordning med låg impedans
finns ansluten, kan det leda till farliga elektriska stötar samt dåligt skydd mot
elektromagnetiska störningar.
6 m m
2 0 m m
3 0 m m
6 m m
A N M Ä R K N I N G
EVITA ® OXY-sändaren måste ha en separat nät anslutning. Om OXY-sändaren är
ansluten direkt till en befintlig 12–30 V DC-nätanslutning så måste denna uppfylla
följande villkor:
- nätanslutningen måste uppfylla NEC (National Electrical Code) för en strömkälla
av klass 2 (gränsström)
- samt ha en stärkt/dubbel isolering mellan strömkablarna och nätanslutningen för
OXY -sändaren
