Etalonnage
L'étalonnage du capteur EVITA
®
OXY doit être effectué à l'air ambiant. Il
est recommandé d'étalonner le capteur tous les 6 mois.
Un étalonnage peut soit être déclenché par le convertisseur de signal
USC 5000, soit effectué à l'aide de la fonction TILTCAL
®
du transmetteur
OXY . Pendant la procédure d'étalonnage, le capteur doit être protégé
de la lumière directe du soleil.
Avant l'étalonnage, le capteur OXY 1100 doit être nettoyé
soigneusement (reportez-vous à la section « Entretien »). Avec un
étalonnage rapide à l'air ambiant, il est possible d'obtenir une précision
du système de 1 %. Pendant l'étalonnage, la température et la pression
de l'air sont compensées automatiquement via un capteur de
température et de pression d'air interne.
Etalonnage à l'aide de la fonction TILTCAL
®
. Maintenez le transmetteur
avec le capteur OXY 1100 orienté vers le haut afin d'initier la procédure
d'étalonnage via l'activation du commutateur d'inclinaison.
Faites pivoter le transmetteur au bout de 5 minutes de sorte à orienter le
capteur OXY 1100 vers le bas ; le processus d'étalonnage du
transmetteur est alors terminé. Pendant l'étalonnage, le signal est
paramétré à une intensité de 4 mA.
Cependant, vous pouvez également définir une intensité de 20 mA ou la
dernière valeur mesurée (mémorisation) via le convertisseur de signal
USC 5000/7000.

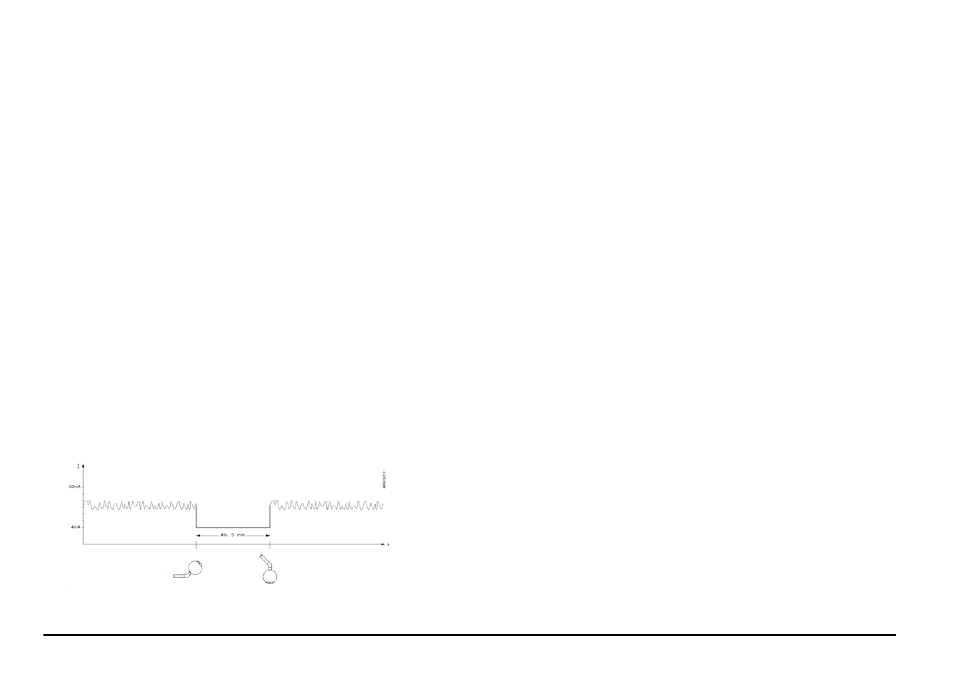

Figure 26 Etalonnage
Si le transmetteur et le capteur OXY 1100 sont pivotés vers le bas
pendant le temps d'étalonnage (cinq minutes), la procédure
d'étalonnage est interrompue et les mesures continuent conformément à
la valeur d'étalonnage précédente.
L'égalisation de la température se produit automatiquement pendant
l'étalonnage grâce à un capteur de température intégré. En outre, une
égalisation
de la pression de l'air, de l'humidité relative et de la salinité est
également effectuée via les paramètres par défaut. Ces valeurs par
défaut peuvent être modifiées via le convertisseur de signal USC ou via
le système HART®.
Etalonnage via le convertisseur de signal USC 5000/7000
Avec la touche CHANGE (MODIF.) du menu de l'opérateur, sélectionnez
le menu « Calibrate » (étalonner) et appuyez sur la touche LOCK/
UNLOCK (ENTER) (VERR./DEVERR. (ENTREE)) pour lancer la
procédure d'étalonnage.
L'humidité relative et la salinité peuvent être compensées en entrant ces
valeurs via le convertisseur de signal USC 5000/7000 (
Figure 34,
page 193
).
Les valeurs prédéfinies et la signification de l'écart par rapport à ces
valeurs sont décrites dans
Pour obtenir une précision du système de 0,5 %, retirez le transmetteur
du milieu à mesurer et maintenez-le avec le capteur OXY 1100 orienté
vers le bas pendant 1 heure pour vous assurer que le capteur est
complètement stabilisé. Alors seulement la procédure d'étalonnage peut
commencer.
Commuté
Non commuté
