Español 129

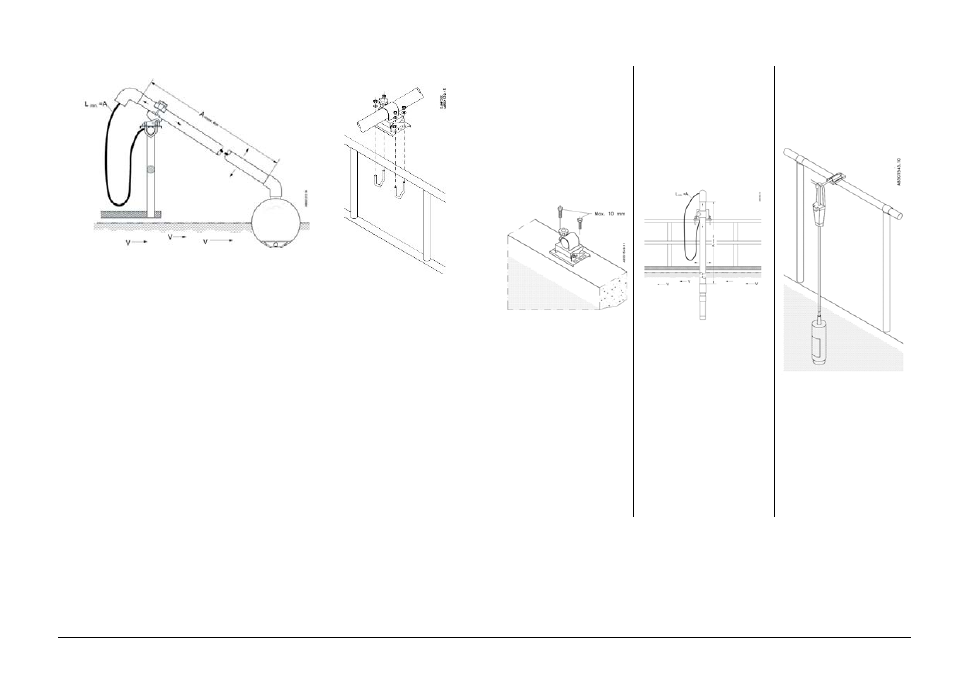

Figura 3 Montaje del transmisor Figura 4 Instalación
v
min.
= 0.05 m/s (2”/sec).
(max. 14
’)
Instalación en una
pared de hormigón Instalación en un tubo Instalación del
transmisor OXY 4150
en la abrazadera del
cable
El soporte de los
transmisores OXY 4100
y 4150 se instala con
dos tornillos AISI 315
(máximo 8 mm o 5/16")
directamente sobre una
pared de hormigón. El transmisor OXY 4150
puede montarse sobre un
tubo tal como se muestra
arriba. El cable de trasferencia
es lo bastante fuerte
como para sujetar el
transmisor colgante.
La abrazadera del cable
(A) está disponible como
accesorio de
Hach Lange, al
contrario que (B).
