Svenska 340
Montering av de separata delarna

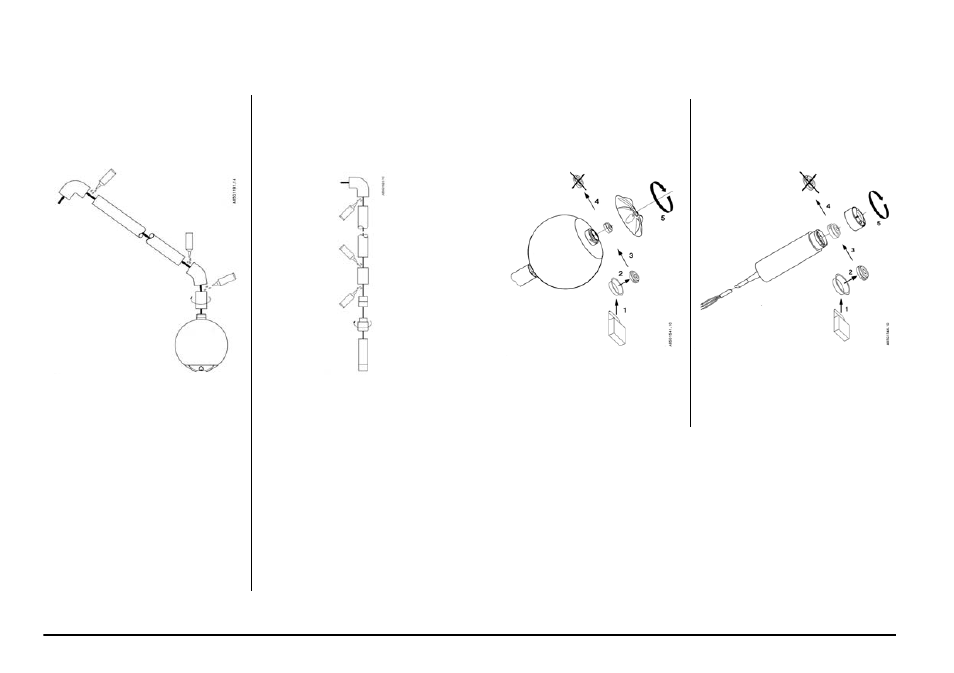

Figur 5 Montering av de separata delarna
OXY 4100 och OXY 4150/3150
Figur 6 Montering och byte av givaren
Montering av flottören
Montera de enskilda delarna enligt
bilden nedan. Givarmontering
Montera de enskilda delarna enligt
bilden nedan.
A OXY 4100; med 1 1/4" G rörgänga A OXY 4150/3150; med 1 1/4" G
rörgänga
B levereras tillsammans med sändaren B adapter (085G3325) eller universell
skruvkoppling (081B0028)
C 45° rörkrökstycke av PVC eller ABS;
innerdiameter: 50 mm eller 1 1/2" C levereras tillsammans med sändaren
D rörstycke av PVC eller ABS; 50 mm
eller 1 1/2" D förbindningsstycke av PVC eller ABS;
innerdiameter: 50 mm eller 1 1/2"
E 90° rörkrökstycke av PVC eller ABS;
innerdiameter: 50 mm eller 1 1/2" E rörstycke av PVC eller ABS;
innerdiameter: 50 mm eller 1 1/2"
Q PVC- eller ABS-lim F 90° rörkrökstycke av PVC eller ABS;
innerdiameter: 50 mm eller 1 1/2"
Q PVC- eller ABS-lim
C, D, E och Q: Ingår inte i leveransen
A
B
C
D
E
Q
Q
Q
A
B
C
D
E
F
Q
Q
Q
OXY 4100
Montering och byte av givaren
OXY 1100 OXY 4150/3150
Montering och byte av givaren
OXY 1100
Sätt i givaren i flottören.
5: Vrid på skruvlocket tills det hörs ett
tydligt klick.
Sätt i givaren i sonden.
5: Vrid på skruvlocket tills det hörs ett
tydligt klick.
