Français 173
USC 5000/7000

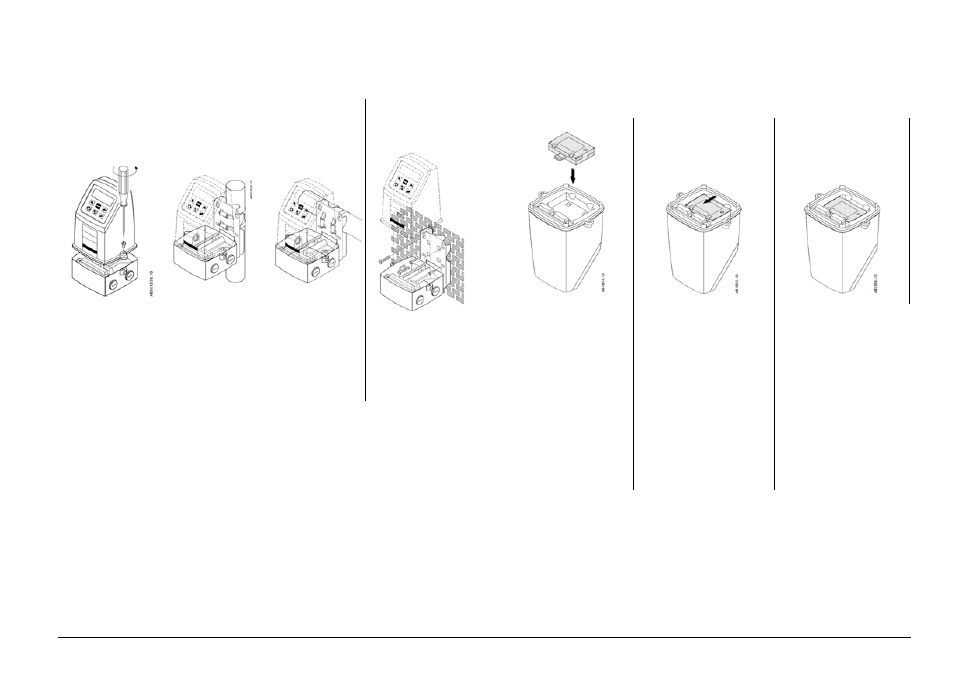

Figure 7 Installation de l'USC
Module supplémentaire en option pour
l'USC 7000
Figure 8 Module supplémentaire en option pour l'USC 7000
Installation sur une rampe
Installation sur
un mur en béton
Fixez le support à l'aide de deux colliers de flexible
en acier inoxydable sur un tuyau vertical ou horizontal. Fixez le support à
l'aide de quatre
vis (maximum
8 mm ou 5/16")
directement sur le
mur en béton.
Déballez le module
supplémentaire et
insérez-le dans la partie
inférieure du
convertisseur de signal. Poussez le module
supplémentaire vers
l'avant aussi loin que
possible.
Pendant cette opération,
assurez-vous qu'il ne
touche pas la carte de
circuit imprimé ni les
connecteurs. Le module
supplémentaire est
maintenant installé et le
convertisseur de signal
peut être inséré dans le
connecteur. La
connexion avec le menu
de commande et les
entrées et sorties
électriques est établie
automatiquement dès la
mise sous tension.
