Nederlands 257
USC 5000/7000

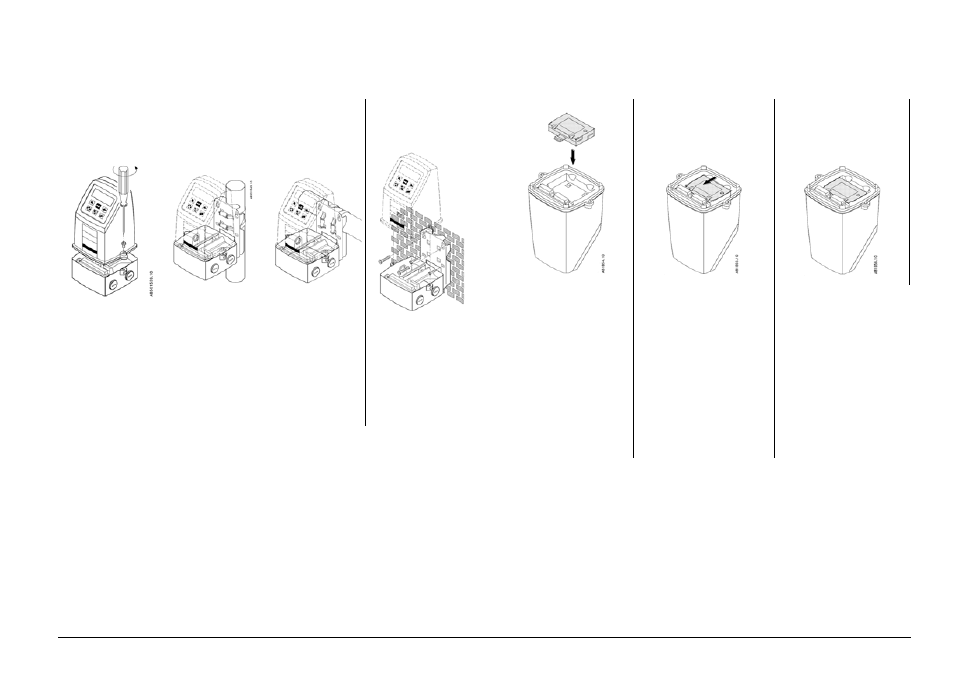

Afbeelding 7 Montage USC
Optionele module voor USC 7000
Afbeelding 8 Optionele module voor USC 7000
Montage aan een leuning Montage in een
betonnen muur
Monteer de houder door middel van twee roestvrijstalen
slangklemmen aan een verticale of horizontale buis. Monteer de
houder met
behulp van vier
schroeven
(maximaal
8 mm of 5/16")
direct aan een
betonnen muur.
Pak de extra module uit
en plaats deze in de
onderzijde van de
signaalomvormer. Duw de extra module zo
ver mogelijk naar voren.
Zorg ervoor dat deze de
printplaat en
aansluitingen niet raakt. De extra module wordt
nu geïnstalleerd en de
signaalomvormer kan in
de klemmenbehuizing
worden geplaatst. De
verbinding met het
bedieningsmenu en de
elektrische in- en
uitgangen wordt
automatisch tot stand
gebracht zodra de
stroom wordt
ingeschakeld.
