Español 131
USC 5000/7000

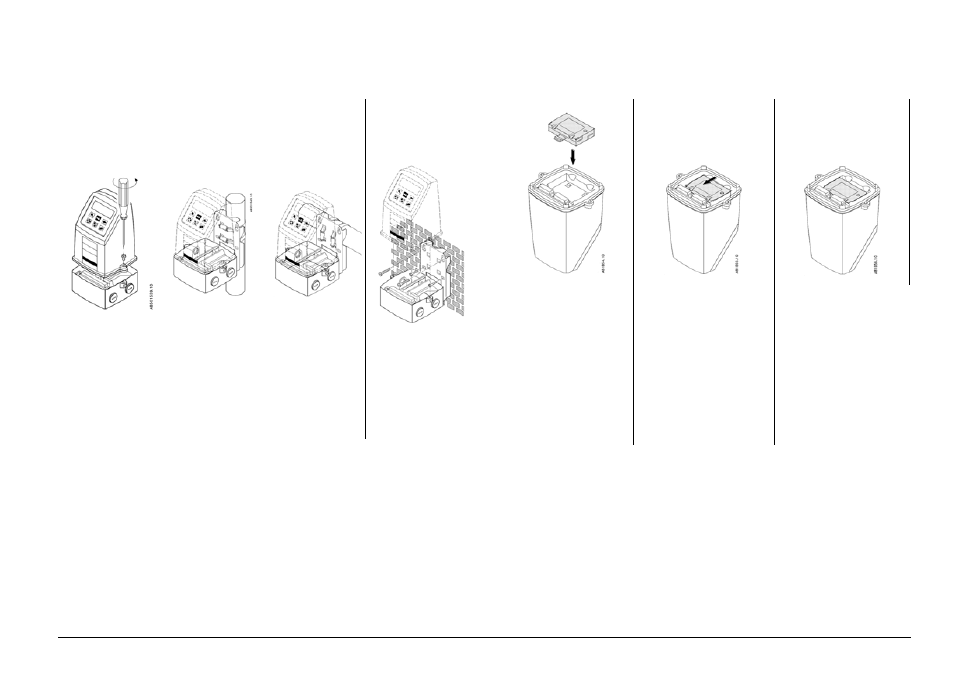

Figura 7 Instalación del USC
Módulo adicional opcional para el USC 7000
Figura 8 Módulo adicional opcional para el USC 7000
Instalación en una barandilla Instalación en
una pared de
hormigón
Monte el soporte con ayuda de dos abrazaderas de
manguera de acero inoxidable en un tubo horizontal o
vertical. Monte el soporte
con ayuda de
cuatro tornillos
(máximo
8 mm o 5/16")
directamente
sobre una pared
de hormigón.
Desembale el módulo
adicional e insértelo en
la parte inferior del
convertidor de señal. Empuje el módulo
adicional tanto como
pueda hacia adelante.
Mientras realice esta
operación, asegúrese de
no tocar la placa ni los
conectores del PC. El módulo adicional ya
está instalado y el
convertidor de señal
puede insertarse en la
carcasa del terminal. La
conexión con el menú de
funcionamiento y las
entradas y salidas
eléctricas se establece
automáticamente en
cuando se activa la
alimentación.
