Dansk 13
Blotlægning af kabel
Blotlæg kabler (20 mm) og jordledningen (30 mm). Fjern isoleringen af
litz-ledningerne (6 mm).

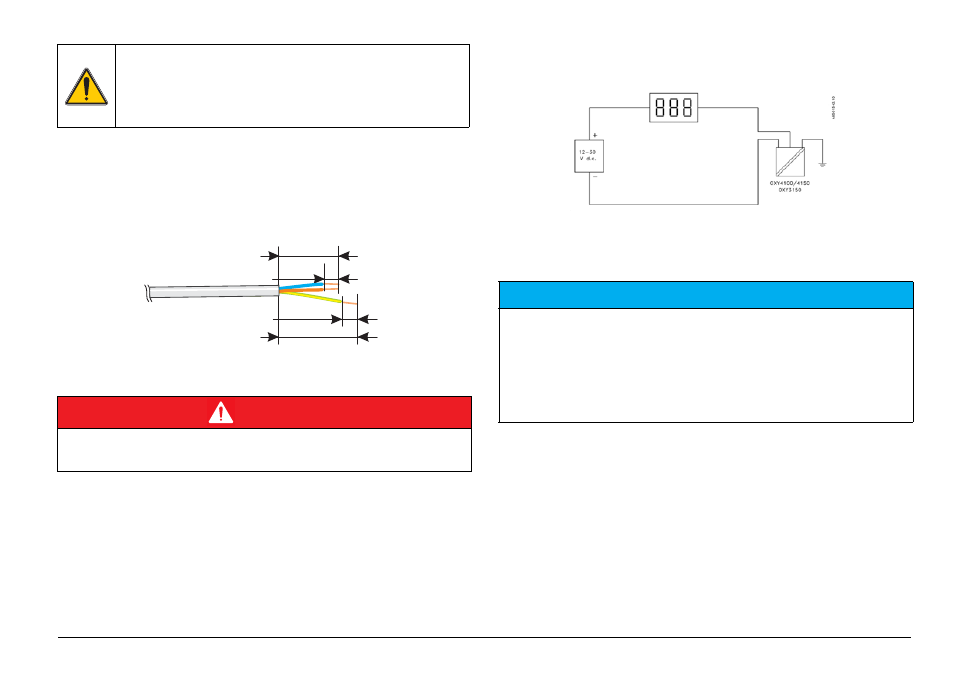

Figur 9 Blotlægning af kabel
Tilslutning af vekselstrømforsyningen på 100-240 V
OXY 4100/4150/3150-transmitter med enkelt position
Transmitteren tilsluttes med det partrådede, afskærmede kabel. På
denne måde sikres tilslutningen af HART
® -kommunikationssystemet til
strømnettet og overførslen af et strømsignal på 4- 20 mA.
Figur 10 EVITA ® OXY tilsluttet til et display
Forlængerkablet må ikke være længere end 1000 m. Anvend ligeledes
kun et partrådet, afskærmet kabel (mindst 2 x 0,2 mm²) (24 AWG) som
forlængerkabel.
Bemærk: Komponenter som f.eks. motorer, pumper og computere kan
forårsage store forskelle mellem den beskyttende jordforbindelse og det
medium, der skal måles. Det kan medføre skiftende værdier for
målingen. Hvis dette problem opstår, skal du installere en jordelektrode i
beholderen for at skabe en potentiel udligning mellem mediet og
jordforbindelsen. Hvis flowhastigheden i beholderen er høj, kan der
forekomme et lokalt hvilepotentiale. I så fald skal jordelektroden placeres
i nærheden af transmitteren.
Bemærk: Overholdelsen af IP-beskyttelsesklassen for kabinettet og
skruetilslutningerne kan derefter kun garanteres, hvis
blindskruetilslutningen er tilsvarende strammet til og kablet har en
tilsvarende tykkelse (diameter).
Ved tilslutning til strømnettet (overspænding klasse II) skal der
installeres en særskilt sikring eller en nødafbryder (maks. 15 A).
Dette udstyr skal opfylde de relevante krav ifølge
IEC 947-1 og 947-3.
Den skal placeres i nærheden af enhederne, være lettilgængelig for
brugeren og afmærket som en afbryderenhed.
FA R E
Livsfare på grund af elektrisk stød Hvis der ingen korrekt beskyttende
jordforbindelse med lav impedans er tilsluttet, kan det medføre både farlige
elektriske stød og elektromagnetisk interferens.
6 m m
2 0 m m
3 0 m m
6 m m
B E M Æ R K
Til EVITA ® OXY-transmitterens strømforsyningen skal der anvendes en særskilt
strømforsyningskilde. Hvis OXY-transmitteren tilsluttes direkte til en eksisterende
strømforsyning med jævnstrøm på 12 - 30 V, skal den opfylde følgende
betingelser:
- strømforsyningen skal opfylde kravene til en NEC-strømkilde (NEC - National
Electrical Code) i klasse 2 (begrænset strøm)
- og forstærket/dobbelt isolering mellem strømkablerne og
strømforsyningen til OXY -transmitteren
