Polski 298
Montaż poszczególnych części

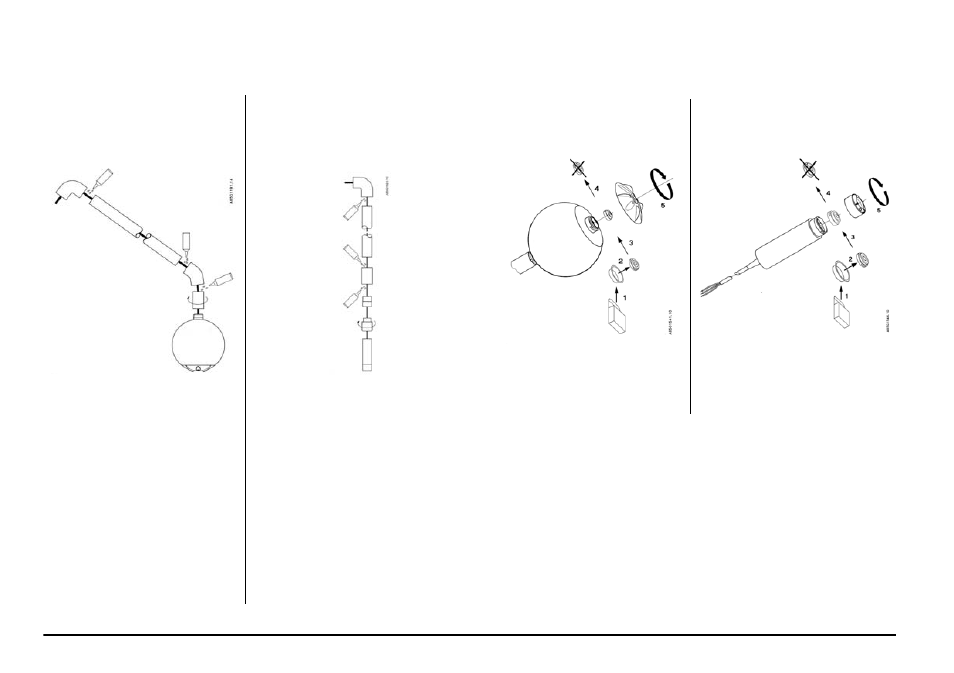

Rysunek 5 Montaż poszczególnych części
OXY 4100 i OXY 4150/3150
Rysunek 6 Montaż i wymiana czujnika
Montaż kulki zaworu przelewowego
Zamontować poszczególne części, jak
pokazano poniżej. Montaż sondy
Zamontować poszczególne części, jak
pokazano poniżej.
A OXY 4100; z gwintem rury 1 1/4" G A OXY 4150/3150; z gwintem rury 1 1/4" G
Część B jest dostarczana razem z
nadajnikiem Złączka B (085G3325) lub powszechnie
stosowane połączenie śrubowe (081B0028)
Kolanko C 45° PVC lub ABS;
średnica wewnętrzna: 50 mm lub
1 1/2"
Część C jest dostarczana razem z
nadajnikiem
Rura D PVC lub ABS; 50 mm lub
1 1/2" Połączenie D PVC lub ABS; średnica
wewnętrzna: 50 mm lub 1 1/2"
Kolanko E 90° PVC lub ABS;
średnica wewnętrzna: 50 mm lub
1 1/2"
Rura E PVC lub ABS; średnica
wewnętrzna: 50 mm lub 1 1/2"
Klej Q do PVC lub ABS Kolanko F 90° PVC lub ABS; średnica
wewnętrzna: 50 mm lub 1 1/2"
Klej Q do PVC lub ABS
C, D, E i Q: Nie wchodzi w zakres dostawy
A
B
C
D
E
Q
Q
Q
A
B
C
D
E
F
Q
Q
Q
OXY 4100
Montaż i wymiana czujnika OXY 1100 OXY 4150/3150
Montaż i wymiana czujnika OXY 1100
Włożyć czujnik do kulki zaworu
przelewowego.
5: Obracać śrubą do momentu
usłyszenia kliknięci. Włożyć czujnik do sondy.
5: Obracać śrubą do momentu
usłyszenia kliknięci.
