Montaggio dei singoli componenti

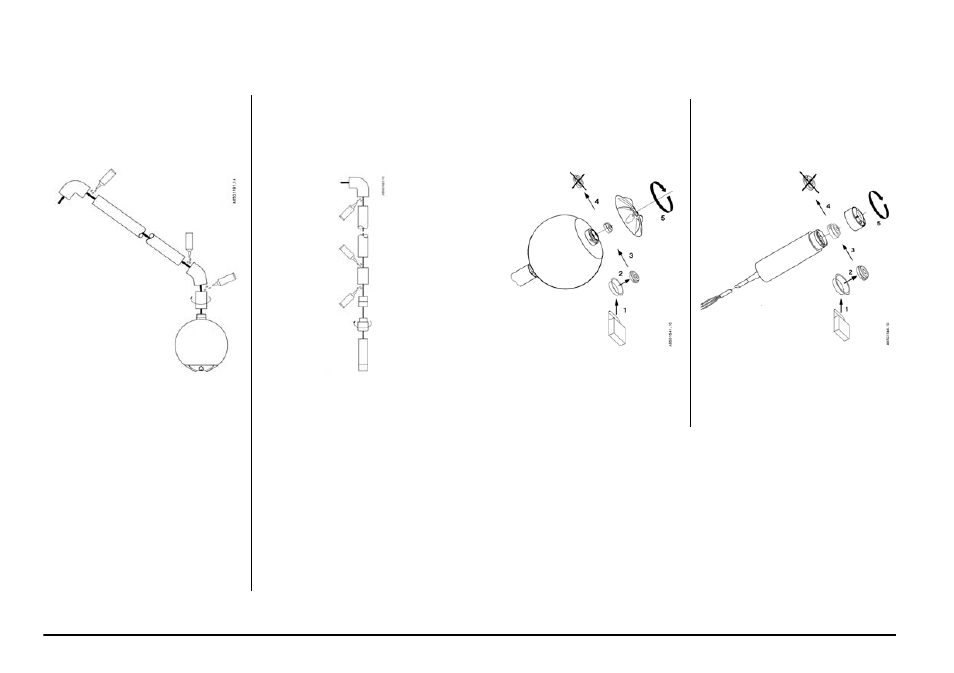

Figura 5 Montaggio dei singoli componenti
OXY 4100 e OXY 4150/3150
Figura 6 Montaggio e sostituzione del sensore
Montaggio della sfera galleggiante
Montare i singoli componenti come
mostrato in basso. Montaggio della sonda
Montare i singoli componenti come
mostrato in basso.
A OXY 4100; con filettatura per il tubo G da
1 1/4" A OXY 4150/3150; con filettatura per il
tubo G da 1 1/4"
B viene fornito con il trasmettitore
B adattatore (085G3325) o collegamento a
vite universale (081B0028)
C elemento a gomito da 45° in PVC o ABS;
diametro interno di 50 mm o 1 1/2"
C viene fornito con il trasmettitore
D pezzo di tubo in PVC o ABS; 50 mm o
1 1/2" D elemento di collegamento in PVC o ABS;
diametro interno di 50 mm or 1 1/2"
E elemento a gomito da 90° in PVC o ABS;
diametro interno di 50 mm o 1 1/2" E pezzo di tubo in PVC o ABS; diametro
interno di 50 mm o 1 1/2"
Q adesivo in PVC o ABS F elemento a gomito da 90° in PVC o ABS;
diametro interno di 50 mm o 1 1/2"
Q adesivo in PVC o ABS
C, D, E e Q non inclusi nella confezione
A
B
C
D
E
Q
Q
Q
A
B
C
D
E
F
Q
Q
Q
OXY 4100
Montaggio e sostituzione del
sensore OXY 1100 OXY 4150/3150
Montaggio e sostituzione del
sensore OXY 1100
Inserire il sensore nella sfera
galleggiante.
5: Ruotare il tappo a vite fino a quando
non si inserisce in posizione. Inserire il sensore nella sonda.
5: Ruotare il tappo a vite fino a quando
non si inserisce in posizione.
