El cable alargador no debe medir más de 1000 m. Además, utilice como
alargador únicamente un cable blindado de dos hilos (al menos
2 x 0,2 mm²) (24 AWG).
La fuente de alimentación del convertidor de señal debería conectarse a
los terminales L, N o PE (a 100–240 VCA).

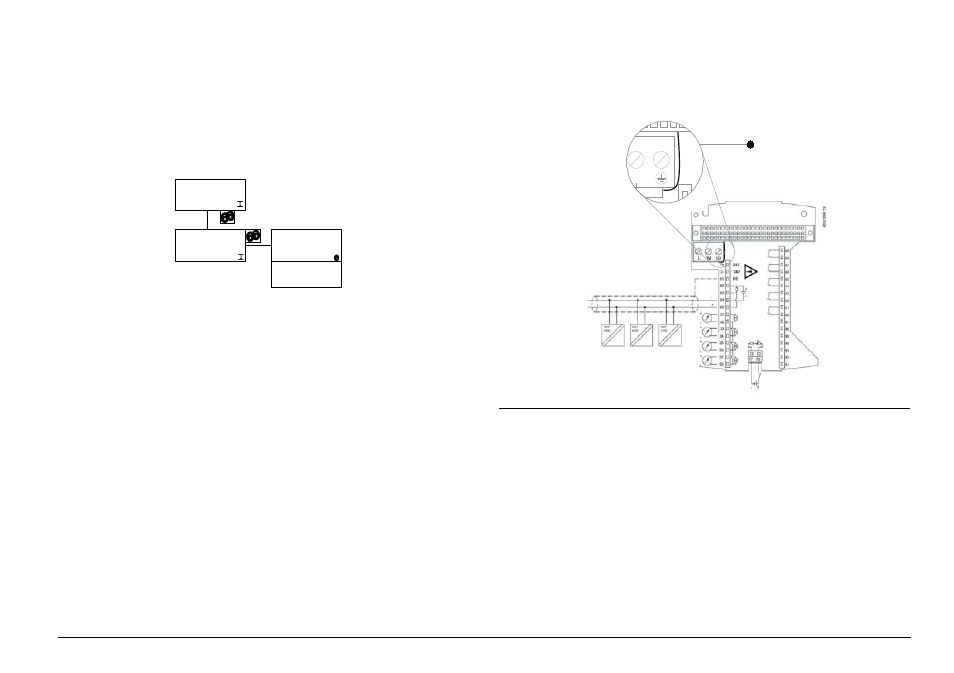

Figura 14 Entrada digital
La entrada digital solo puede usarse para controlar el transmisor
EVITA
® INSITU . Esta función puede desactivarse desde el USC.
Nota: la entrada digital está disponible en el USC 5000 y el USC 7000.
USC 7000 y OXY 4100/4150 con multipunto
Figura 15 USC 7000 y OXY 4100/4150 con multipunto
El modelo USC 7000 puede comunicarse mediante el protocolo
multipunto HART
® con hasta 15 transmisores EVITA ® OXY . Para ello
solo son necesarios dos hilos.
Los transmisores individuales deben conectarse fuera del cajetín de
conexiones del USC en paralelo. Así, dentro del USC 7000 solo es
necesario conectar dos hilos y un protector.
Nota: Los componentes tipo motores, bombas y ordenadores pueden
provocar grandes diferencias de potencial entre el conductor a tierra de
protección y el medio que se vaya a medir. Esto puede ocasionar
fluctuaciones en los valores medidos. Si se presenta este problema,
Input
USC
Digital input
USC
Function
On
DIG IN
On
Off
081R9433.02.01
1 La lámina de separación no debe ser retirada de su instalación original.
No es un problema si la lámina de separación se dobla (por ejemplo, al
realizar el cableado del instrumento).
Digitaleingang
Relais 1
Relais 2
Relais 3
Relais 4
Relais 5
I AUS 1
I AUS 2
I AUS 3
I AUS 4
Abschirmung
Schwartz
Rot
N
1+
1
