Italiano 217
Cavo senza copertura esterna
Eliminare la copertura esterna dai cavi (20 mm) e il filo di terra (30 mm).
Deisolare i cavi litz (6 mm).

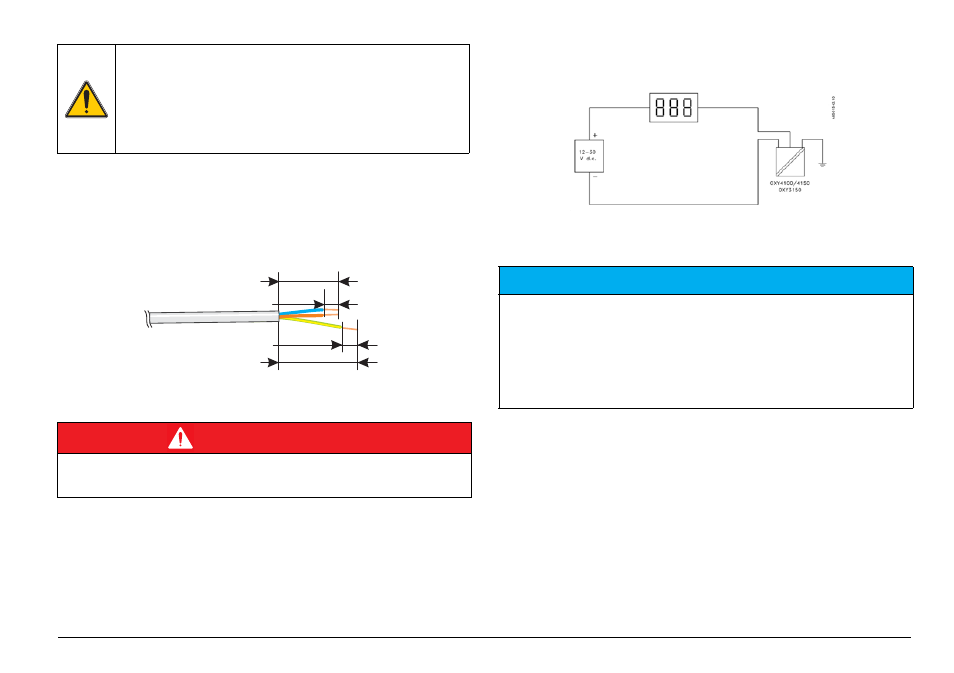

Figura 9 Cavo senza copertura esterna
Collegamento dell'alimentazione CA da 100-240 V
Trasmettitore a singola posizione OXY 4100/4150/3150
Il trasmettitore viene collegato con un cavo schermato a due fili. Ciò
garantisce il collegamento all'alimentazione di rete e al sistema di
comunicazione HART
® e il trasferimento di un segnale di corrente da
4-20 mA.
Figura 10 EVITA ® OXY collegato a un display
Il cavo di prolunga non deve essere più lungo di 1000 m. Utilizzare
inoltre solo cavi schermati a due fili (almeno 2 x 0,2 mm²) (24 AWG).
Nota: componenti quali motori, pompe e computer possono determinare
notevoli differenze di potenziale tra il conduttore con messa a terra di
protezione e il mezzo da misurare. Ciò potrebbe determinare valori di
misura fluttuanti. Se si verifica questo problema, installare un elettrodo di
messa a terra nel contenitore per indurre un'equalizzazione del
potenziale tra il mezzo e PE. Se la portata nel contenitore è alta,
potrebbe verificarsi un potenziale statico a livello locale. In questo caso,
posizionare l'elettrodo con messa a terra vicino al trasmettitore.
Nota: il rispetto della classe di protezione IP dell'alloggiamento e dei
collegamenti a vite può essere garantito solo se il collegamento a vite
cieca viene serrato in misura corrispondente e lo spessore del cavo ha
un diametro idoneo.
Per il collegamento dell'alimentazione generale (sovratensione
classe II) è necessario installare un fusibile separato o un
interruttore di bloco di emergenza (massimo 15 A). Questo
dispositivo deve rispettare i requisiti di IEC 947-1 e 947-3
corrispondenti.
Deve essere collocato accanto ai dispositivi, essere facilmente
raggiungibile dall'utente e contrassegnato come dispositivo di
disconnessione.
P E R I C O L O
Rischio di scossa elettrica mortale. Se non viene collegata un'idonea messa a
terra con bassa impedenza, potrebbero verificarsi pericolose scosse elettriche
con una protezione non sufficiente contro le interferenze elettromagnetiche.
6 m m
2 0 m m
3 0 m m
6 m m
AV V I S O
Per l'alimentazione del trasmettitore EVITA ® OXY è necessario utilizzare
un'alimentazione separata. Se il trasmettitore OXY è collegato direttamente a
un'alimentazione CC da 12-30 V esistente, è necessario rispettare le seguenti
condizioni:
- l'alimentazione deve essere coerente con una fonte di alimentazione NEC
(National Electrical Code) di classe 2 (limite di corrente)
- isolamento rinforzato/doppio tra i cavi di alimentazione e l'alimentazione per il
trasmettitore OXY
