Systembeschreibung
5. sysTemBeschreiBung
5.1. aufbau und funktion
Die Pneumatische Ansteuerung Typ 8697 kann einfach- oder doppelt-
wirkende Prozessventile ansteuern.
Die Pneumatische Ansteuerung Typ 8697 ist für den integrierten, modularen
Anbau an Prozessventile der Reihe 21xx (Element Antrieb ∅ 50) optimiert.
Der modulare Anbau ermöglicht verschiedene Ausbaustufen.
Für den Anbau an die Reihe 20xx gibt es eine spezielle Variante, die
in Kapitel „5.1.2“ beschrieben ist.
5.1.1. pneumatische ansteuerung für den
integrierten anbau an reihe 21xx
(element antrieb ∅ 50)
Kabelverschraubung M16 x 1,5 oder Rundsteckverbinder M12 x 1
Abluftanschluss
Beschriftung: 3
Druckbegrenzungsventil
(zum Schutz vor zu hohem
Innendruck im Fehlerfall)
Steuerluftanschluss
Beschriftung: 1
Klarsichthaube

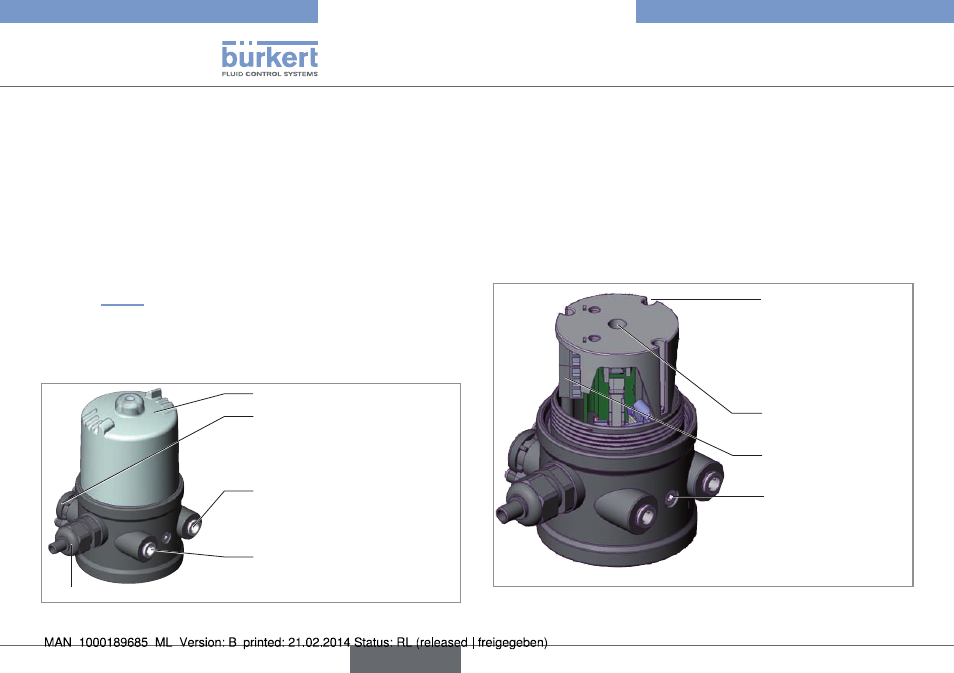

Bild 1: Aufbau und Funktion (1)
Optische stellungsanzeige:
Der Gerätestatus wird optisch an der Pneumatischen Ansteuerung
angezeigt (gelbe Markierung).
Option: elektrische stellungsrückmeldung
Optional können mechanische Endschalter (Mikroschalter) oder
induktive Näherungsschalter (Initiatoren) die Ventilstellung erfassen.
Ansicht ohne Klarsichthaube:
Befestigungs-
schrauben (2x)
Schraubklemmen
Montageschacht
zur Feinjustage der
Schaltnocken (nur
bei Ausführung
mit induktiven
Näherungsschaltern)
Öffnung für optische
Stellungsanzeige
Bild 2: Aufbau und Funktion (2)
