99
Maintenance
4 vis de fixation
Membrane Corp
Raccord d'air de com-
mande inférieur (pour
CFA et CFI)
Raccord d'air de
commande supérieur
(pour CFB et CFI)
Languettes de repère pour le
sens de débit
exemple

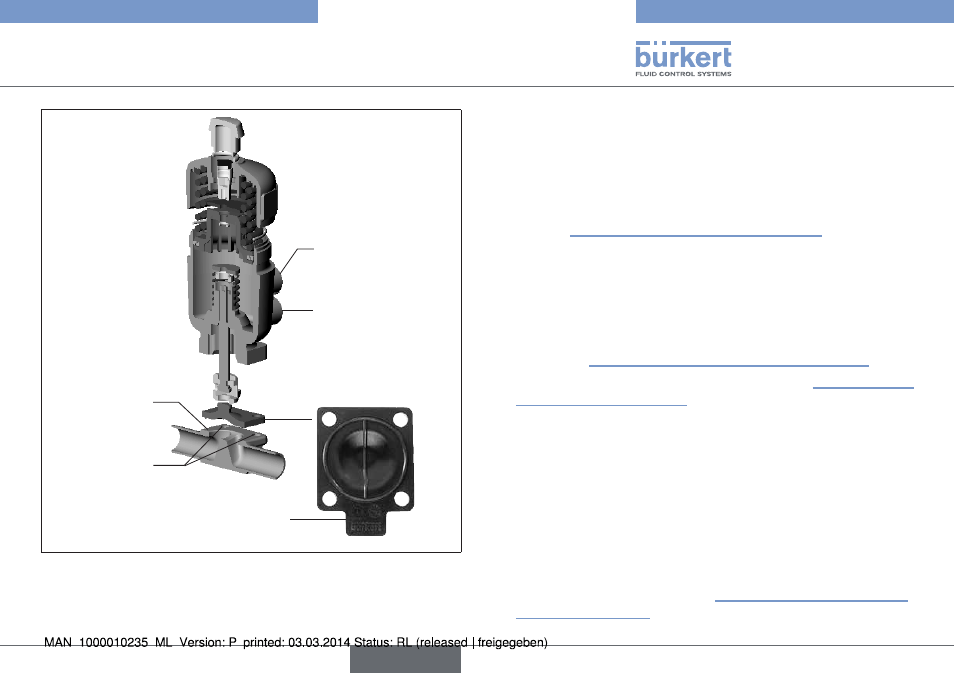

Fig. 31 : Remplacement de la membrane
remplacement de la membrane dans le cas de la fonction de
commande a
→
Serrez le corps de soupape dans un dispositif de maintien
(uniquement valable pour les vannes pas encore montées).
→
Appliquez de l'air comprimé (valeur indiquée sur la plaque signa-
létique) sur le raccord d'air de commande inférieur (voir figure
suivante « Fig. 32 : Raccord d’air de commande »).
Cela est nécessaire pour que la membrane se détache du corps
sans être endommagée.
→
Desserrez les vis de fixation en croix et retirez l'actionneur avec la
membrane du corps.
→
Dévissez ou d’éclipsez l'ancienne membrane. En cas de fixation
avec fermeture à baïonnette, desserrez la membrane en la tournant
de 90° (voir « Tab. 10 : Types de fixation pour membranes »).
→
Montez une membrane neuve sur l'actionneur (voir « Tab. 10 : Types
de fixation pour membranes »).
→
Alignez la membrane.
respectez les languettes de repère pour le sens de débit !
→
Remettez l'actionneur en place sur le corps.
→
Serrez légèrement les vis du corps en croix, jusqu'à ce que la
membrane soit en contact entre le corps et l'actionneur.
ne serrez pas encore les vis à fond.
→
Activez deux fois la vanne à membrane pour garantir que la
membrane soit bien en place.
→
Serrez les vis du corps jusqu'au couple de serrage admissible
sans appliquer de pression (voir « Tab. 11 : Couples de serrage
pour les membranes »).
Type 2030, 2031, 2031 K, 2032,
2033, 2037
français
