87
Structureetmodedefonctionnement
fluides
Fluide de commande
gaz neutres, air
Fluides de débit Type 2030 ; fluides encrassés et
agressifs
Types 2031, 2031 K, 2032, 2033 et
2037 ; fluides encrassés, agressifs, de
pureté élevée, stériles et fluides ayant
une viscosité élevée.
position de montage au choix, de préférence actionneur
vers le haut
vanne de fond de cuve type 2033 :
Actionneur vers le bas
7 sTrucTure eT mODe De
fOncTiOnnemenT
7.1 structure
7.1.1 Vanne 2/2 voies 2030, 2031, 2031K
La vanne à membrane commandée par piston est composée d'un
actionneur par piston à commande pneumatique et d'un corps de
soupape 2/2.

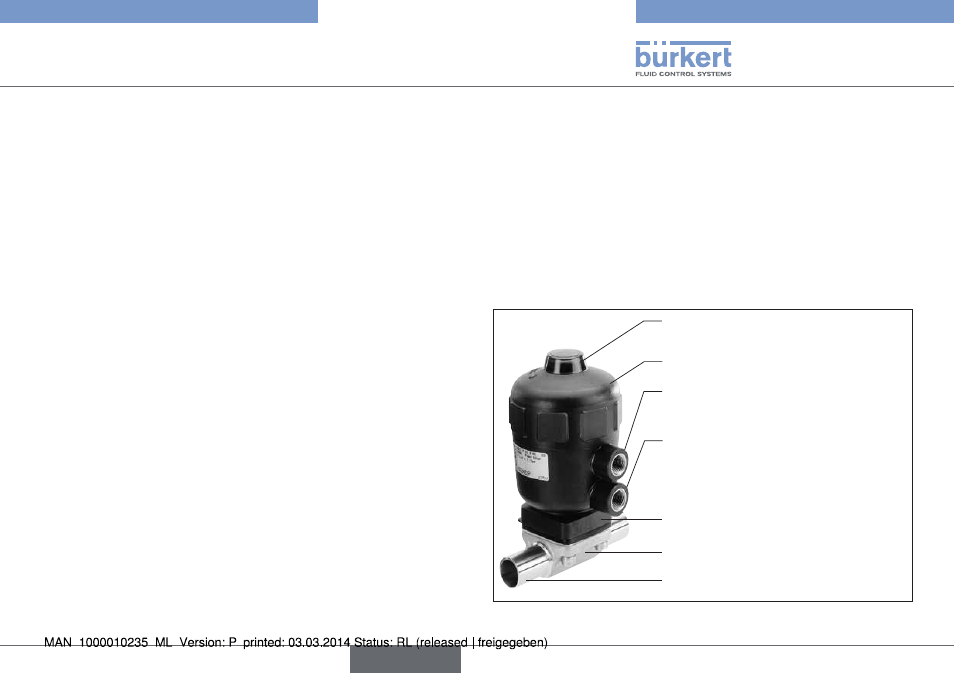

Capot transparent avec indi-
cateur de position
Corps de l'actionneur
Socle membrane
Raccord de conduite
Corps à membrane
Raccord d'air de commande
inférieur (pour CFA et CFI)
Raccord d'air de commande supé-
rieur (pour CFB et CFI)
Fig. 20 : Structure et description
Type 2030, 2031, 2031 K, 2032,
2033, 2037
