52
TechnischeDaten
Bild 18: Steuerfunktion I, PTFE-EPDM-Membran,
Antriebe ø 40–63 mm
Mediumsdruck [bar]
Steuerdruck [bar] SFI / PTFE-EPDM
Antriebsgröße
nennweite
(Membrangröße)
0
2
4
6
8
10
0 1 2 3 4 5 6 7 8 9 10
DN25,
Ø
80
DN32,
Ø
80
DN40,
Ø
100
DN50,
Ø
100
DN50,
Ø
125
DN65,
Ø
125

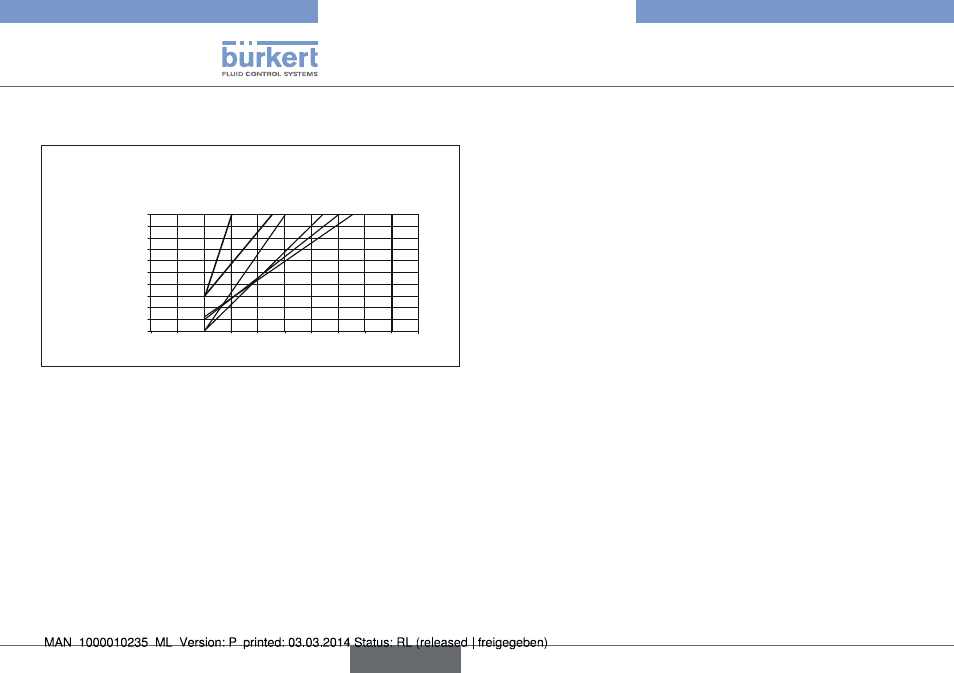

Bild 19: Steuerfunktion I, PTFE-EPDM-Membran,
Antriebe ø 80–125 mm
6.5 allgemeine Technische Daten
Werkstoffe
Gehäuse
Typ 2030
PP, PVC, PVDF
Typ 2031 Edelstahlfeinguss (VG),
Schmiedestahl (VS)
Typ 2031 K Edelstahl-Rohrumformgehäuse (VA)
Typ 2032, 2033, 2037 Edelstahl-Blockmaterial
Antrieb PA, PPS
Dichtelemente Antriebe FKM, NBR
Membran EPDM, PTFE, FKM
anschlüsse
Steuerluftanschluss
G1/8 für Antriebsgrößen ø 40 und 50
G1/4 für Antriebsgrößen ø 80, 100, 125
Mediumsanschluss Schweißanschluss: nach DIN EN 1127
(ISO 4200), DIN 11850 R2
andere Anschlüsse auf Anfrage
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
