53
AufbauundFunktion
medien
Steuermedium
neutrale Gase, Luft
Durchflussmedien
Typ 2030; verschmutzte und aggressive
Medien
Typ 2031, 2031 K, 2032, 2033 und
2037; verschmutzte, aggressive, hoch-
reine, sterile Medien und Medien mit
höherer Viskosität
einbaulage
beliebig, vorzugsweise Antrieb nach oben
Bodenablassventil Typ 2033: Antrieb nach
unten
7
aufBau unD funKTiOn
7.1
aufbau
7.1.1 2/2-Wege Ventil Typ 2030, 2031 und
2031 K

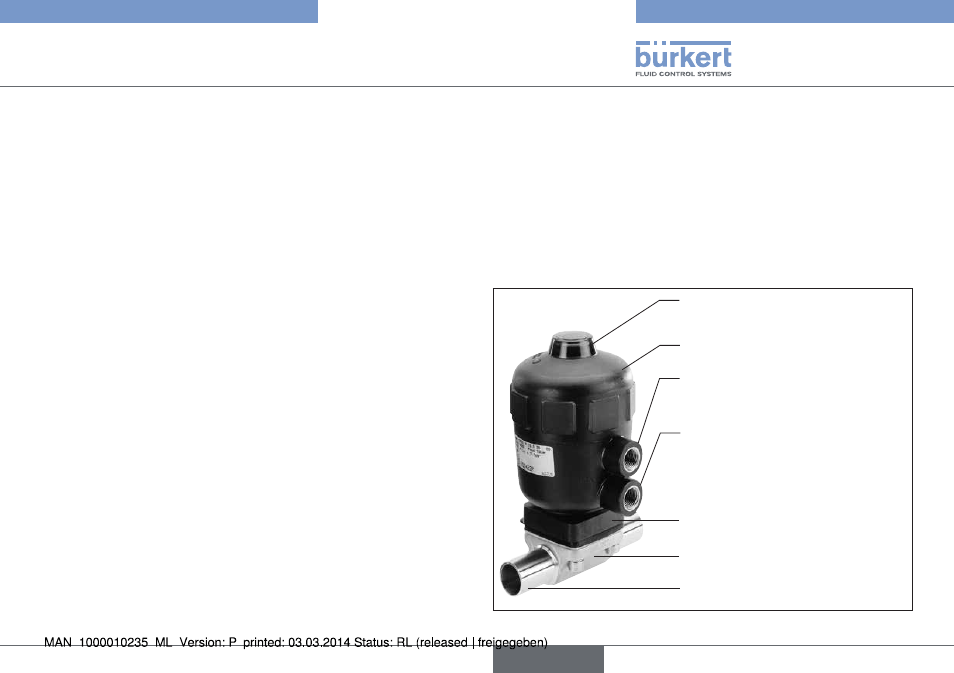

Das kolbengesteuerte Membranventil besteht aus einem pneumatisch
betätigten Kolbenantrieb und einem 2/2-Wege Ventilgehäuse.
Klarsichthaube mit
Stellungsanzeige
Antriebsgehäuse
Membransockel
Leitungsanschluss
Membrangehäuse
Unterer Steuerluftanschluss
(für SFA und SFI)
Oberer Steuerluftanschluss
(für SFB und SFI)
Bild 20: Aufbau und Beschreibung
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
