60
Montage
Vorgehensweise bei steuerfunktion a
→
Unterer Steuerluftanschluss mit Druckluft (Wert wie auf
dem Typschild angegeben) beaufschlagen (siehe „Bild 29:
Steuerluftanschluss“).
→
Antrieb auf das Gehäuse setzen.
→
Die Gehäuseschrauben über Kreuz leicht anziehen, bis die
Membran zwischen Gehäuse und Antrieb anliegt.
schrauben noch nicht festziehen.
→
Das Membranventil zweimal schalten, damit die Membran richtig
anliegt.
→
Ohne Druckbeaufschlagung die Gehäuseschrauben bis zum
zulässigen Anziehdrehmoment anziehen (siehe
Tab. 9:Anziehdreh-
momente für Membranen).
→
Unterer Steuerluftanschluss mit Druckluft (Wert wie auf dem Typ-
schild angegeben) beaufschlagen.
→
Das Anziehdrehmoment der Schrauben nochmals überprüfen.
Vorgehensweise für antrieb mit steuerfunktion B und i:
→
Antrieb auf das Gehäuse setzen.
→
Die Gehäuseschrauben ohne Druckbeaufschlagung über Kreuz
leicht anziehen, bis die Membran zwischen Gehäuse und Antrieb
anliegt.
schrauben noch nicht festziehen.
→
Oberer Steuerluftanschluss mit Druckluft (Wert wie auf dem Typ-
schild angegeben) beaufschlagen (siehe nachfolgendes „Bild 29:
Steuerluftanschluss“).
→
Das Membranventil zweimal schalten.
→
Die Gehäuseschrauben bis zum zulässigen Anziehdrehmoment
anziehen (siehe „Tab. 9: Anziehdrehmomente für Membranen“).
Unterer Steuerluftanschluss
(für SFA und SFI)
Oberer Steuerluftanschluss
(für SFB und SFI)

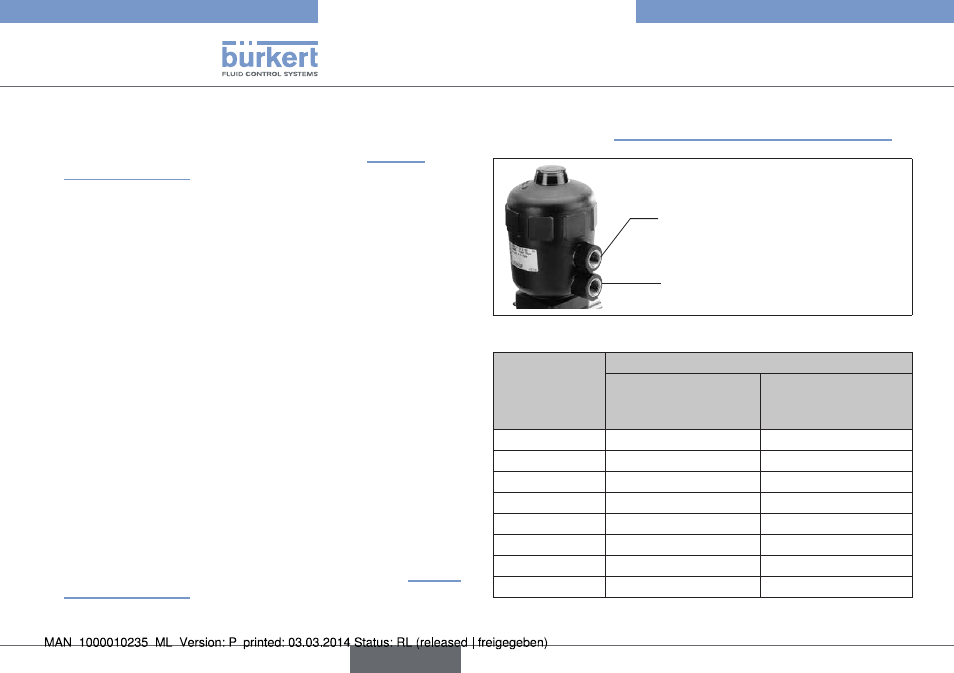

Bild 29: Steuerluftanschluss
nennweite
(Membrangröße)
[mm]
anziehdrehmomente für membranen [nm]
epdm / fkm ptfe/advanced
ptfe/kaschiertes
advanced ptfe
8 2 2,5
15 3,5 4
20 4 4,5
25 5 6
32 6 8
40 8 10
50 12 15
65 20 30
Tab. 9: Anziehdrehmomente für Membranen
Typ 2030, 2031, 2031 K, 2032,
2033, 2037
