80
Caractéristiquestechniques
pression de commande pour la fonction de commande a
Les valeurs sont valables pour
• corps de déformation de tuyaux VA avec raccord à souder selon
DIN 11850 série 2, avec extrémités soudées OD, avec bride à
souder à collerette ANSI et JIS.
grandeur de
raccordement
dn [mm]
taille
d'actionneur
[mm]
pression de commande [bar]
pour la pression de fluide
0 bar maximale
10 40 5 4
15
50 5 3,5
63 5 4
20
50 5 3,5
63 5 4
25
63 5 4
80 5,5 4
32 63 5 4,5
32 80 5,5 4,5
40 100 5,5 4
50
100 5,5 4
125 5,5 4
65 125 5,5 4,5

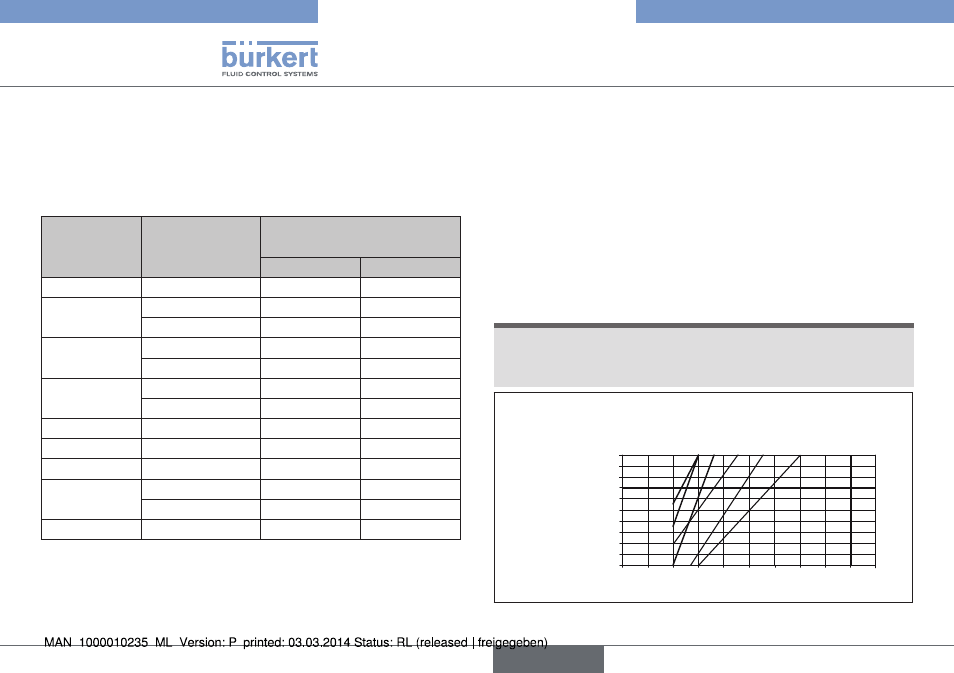

Tab. 8 : Pression de commande CFA
6.4.4 pression de commande minimale
pression de commande minimale nécessaire en fonction de la
pression de fluide
Les valeurs sont valables pour des corps en
• plastique,
• toutes les variantes avec acier forgé VA et coulée de précision VA,
• corps de déformation de tuyaux VA avec manchon, bride à souder
à collerette DIN et avec extrémités soudées selon EN ISO 1127.
fonction de commande B (cfB)
reMarque !
important pour la durée de vie de la membrane !
• Ne sélectionnez pas une pression de commande plus grande
que cela n'est nécessaire.
DN20,
Ø
80
0
2
4
6
8
10
0 1 2 3 4 5 6 7 8 9 10
DN15,
Ø
63
DN8,
Ø
40
DN15,
Ø
50
DN25,
Ø
80
DN25,
Ø
63
DN20,
Ø
63
Pression de fluide
[bar]
Pression de commande [bar] CFB / EPDM
Taille d'actionneur
diamètre nominal
(Taille de membrane)
Fig. 4 : Fonction de commande B, membrane en élastomère,
actionneurs ø 40 – 80 mm
Type 2030, 2031, 2031 K, 2032,
2033, 2037
français
