SCALE:

THESE DESIGNS AND SPECIFICATIONS ARE CONFIDENTIAL, REMAIN

THE PROPERTY OF ALPHA TECHNOLOGIES LTD., AND SHALL NOT

BE COPIED OR USED WITHOUT ITS WRITTEN CONSENT.

TYPE

0.5

D2

1
0.5
0.05

0.002]

[ 0.040]
[ 0.020]
[

UNITS: mm [in]
X [X.X]
X.X [X.XX]
X.XX [X.XXX]
ANGULAR:

OF

4/30/2009 ALPHA TECHNOLOGIES

TITLE:

ISSUE
DATE
SIZE

B

DWG NO.

CUSTOMER CONNECTION,

KIT, INTERFACE, w/o CBL
SET, PWR TO BATT, Te4x

747-607-08

SHEET

NTS

REV

A

2

3

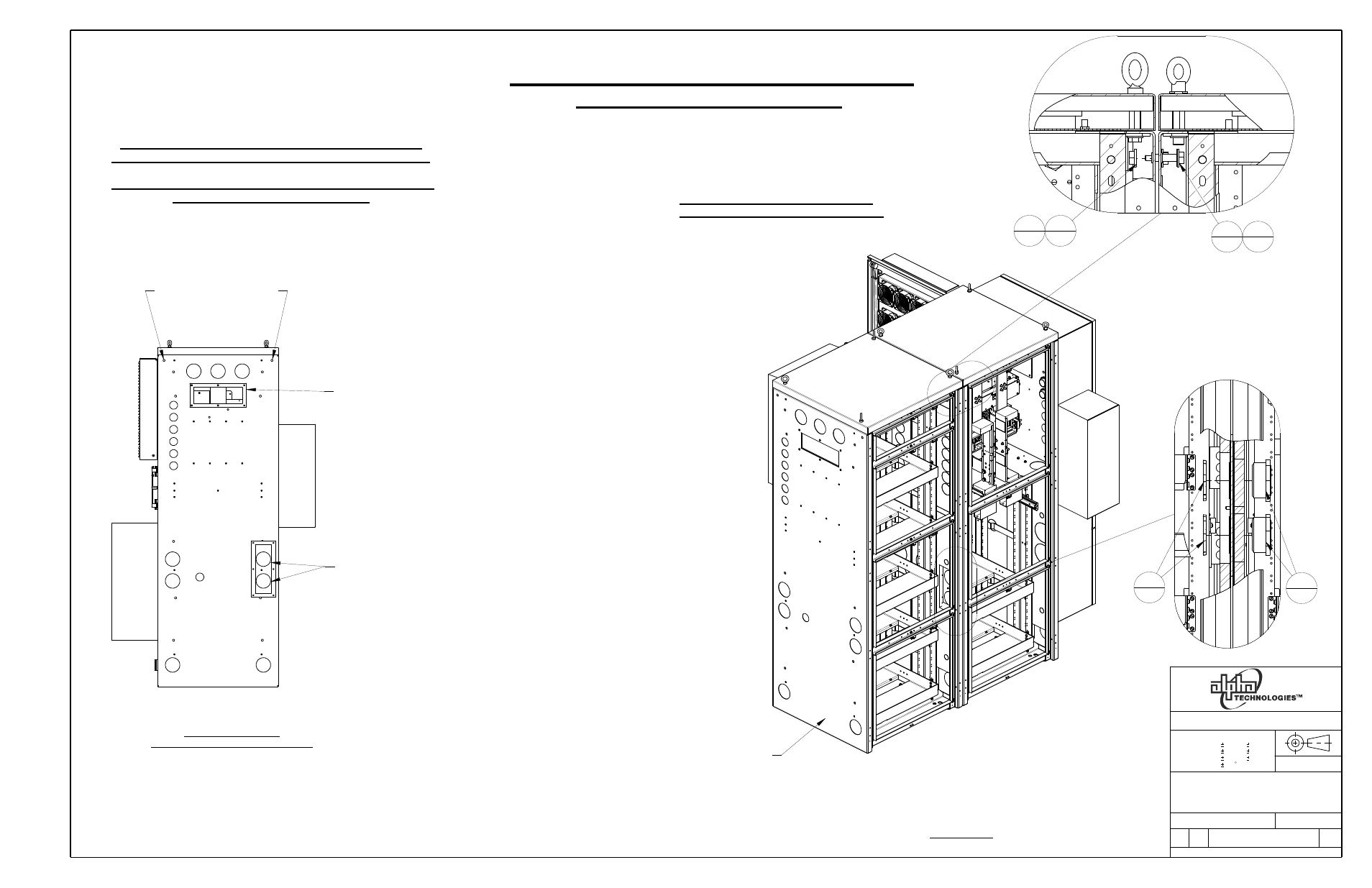

JOINING OF POWER (Te41) &
BATTERY (Te40) ENCLOSURES:

POWER AND BATTERY ENCLOSURE

SETUP & PREPARATION

13

1

14

1

REMOVE TOP CORNER

KNOCKOUTS ON FACING

SIDES OF BOTH

ENCLOSURES (2 PER SIDE)

TO ACCEPT BOLTING

HARDWARE.

REMOVE SIDE ACCESS CABLE
KNOCKOUTS AND CUT AWAY A SMALL
SECTION OF INNER WALL INSULATION
IN AREA OF SIDE ACCESS CABLE
KNOCKOUTS ON FACING SIDE OF
POWER ENCLOSURE FOR CHASE
NIPPLE INSTALLATION.
INSTALL SEALING GASKET (ITEM 6)
AROUND K.O. OPENINGS ON POWER
ENCLOSURE SIDE ONLY.

REMOVE EXISTING TOP
ACCESS BLANK PANEL ON
POWER ENCLOSURE.
INSTALL SEALING
GASKET (ITEM 6) AROUND
TOP ACCESS OPENING ON
POWER ENCLOSURE SIDE
ONLY.

PREPARATION OF POWER ENCLOSURE Te41:

GASKET INSTALLATION, KNOCK OUT REMOVAL

NOTE: ONLY REMOVE KNOCK OUTS ON FACING

SIDE OF POWER ENCLOSURE

RIGHT SIDE VIEW

POWER ENCLOSURE SHOWN

KNOCK OUTS REQUIRED TO BE

REMOVED MAY BE LOCATED ON THE

LEFT SIDE PANEL DEPENDING ON THE

ENCLOSURE CONFIGURATION

REAR VIEW

MOVE BATTERY ENCLOSURE INTO

POSITION LINING UP NEXT TO

POWER ENCLOSURE

POWER ENCLOSURE

BATTERY ENCLOSURE

(MAY BE LOCATED ON THE OTHER

SIDE OF POWER ENCLOSURE

DEPENDING ON CONFIGURATION)

20

1

20

1

19

1

21

1

2 PL

©
