CHAPTER 19 SERIAL INTERFACE CHANNEL 1

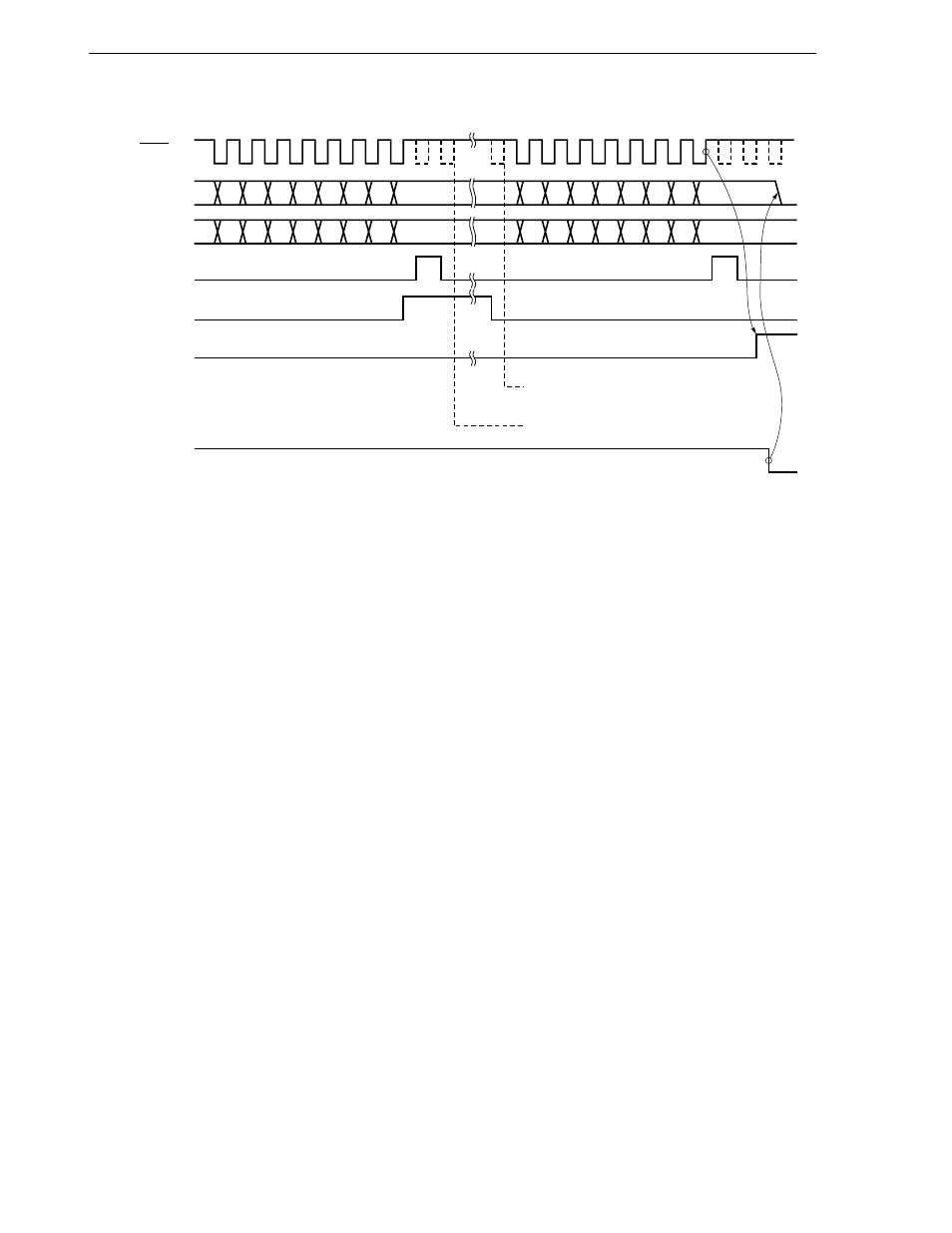

Figure 19-21. Operation Timings when Using Busy & Strobe Control Option (BUSY0 = 0)
Caution When TRF is cleared, the SO1 pin becomes low level.
Remark
CSIIF1: Interrupt request flag
TRF
: Bit 3 of the automatic data transmit/receive control register (ADTC)
SCK1
SO1
D7 D6 D5 D4 D3 D2 D1 D0
D7 D6 D5 D4 D3 D2 D1 D0
STB
BUSY
SI1
D7 D6 D5 D4 D3 D2 D1 D0
D7 D6 D5 D4 D3 D2 D1 D0
TRF
Busy Input Valid
Busy Input Clear
CSIIF1
