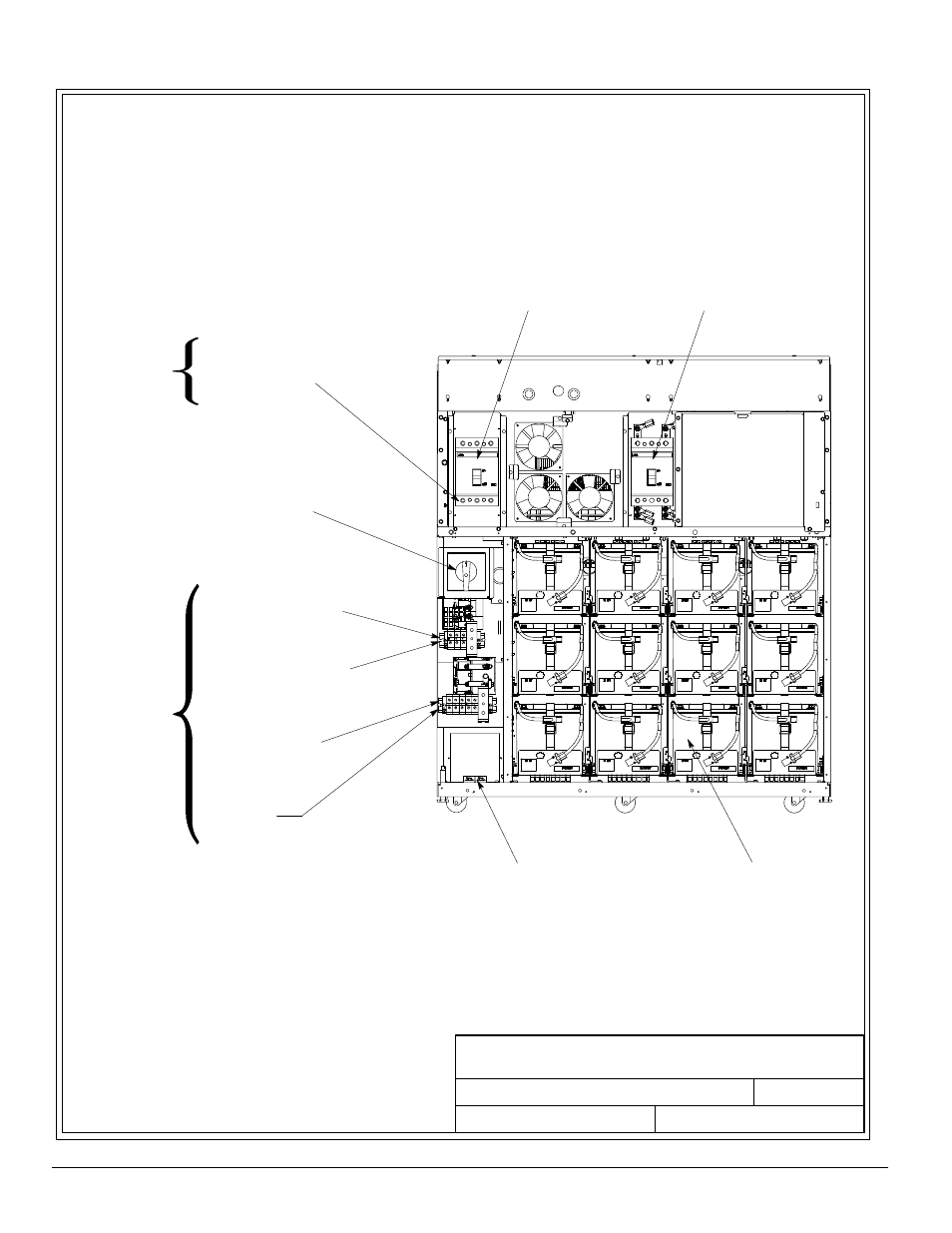

UPS CABINET POWER TERMINALS
LOCATION OF UPS CABINET TERMINALS
FRONT VIEW
NOTE: METAL SHIELDS COVERING POWER
WIRING TERMINALS, BATTERY
COMPARTMENT, AND CB1 MUST BE
REMOVED TO GAIN ACCESS TO
WIRING TERMINALS.
POWERWARE 9330 (25 kVA--40 kVA)
BATTERY
BREAKER CB2
INPUT
BREAKER CB1
MAINTENANCE BYPASS
SWITCH (MBS)
INTERNAL
BATTERIES
GROUND
TERMINALS
AC INPUT TO UPS
RECTIFIER (CB1)
(DUAL INPUT)
(A, B, C)
AC INPUT TO UPS RECTIFIER
AND BYPASS (TB2)
(SINGLE INPUT)
(A, B, C, N)
AC INPUT TO BYPASS
(TB2)
(DUAL INPUT)
(A, B, C, N)
AC OUTPUT TO
CRITICAL LOAD (TB3)
(A, B, C, N)
SEE
SHEET 2
FOR
DETAILS
SEE
SHEET 2
FOR
DETAILS
REMOTE
BATTERY
INPUT
