17

5

Roll paper spindle

6

2-inch core paper stop (left side is removable)

7

Roll paper spindle holders

Parent topic:

Printer Part Locations

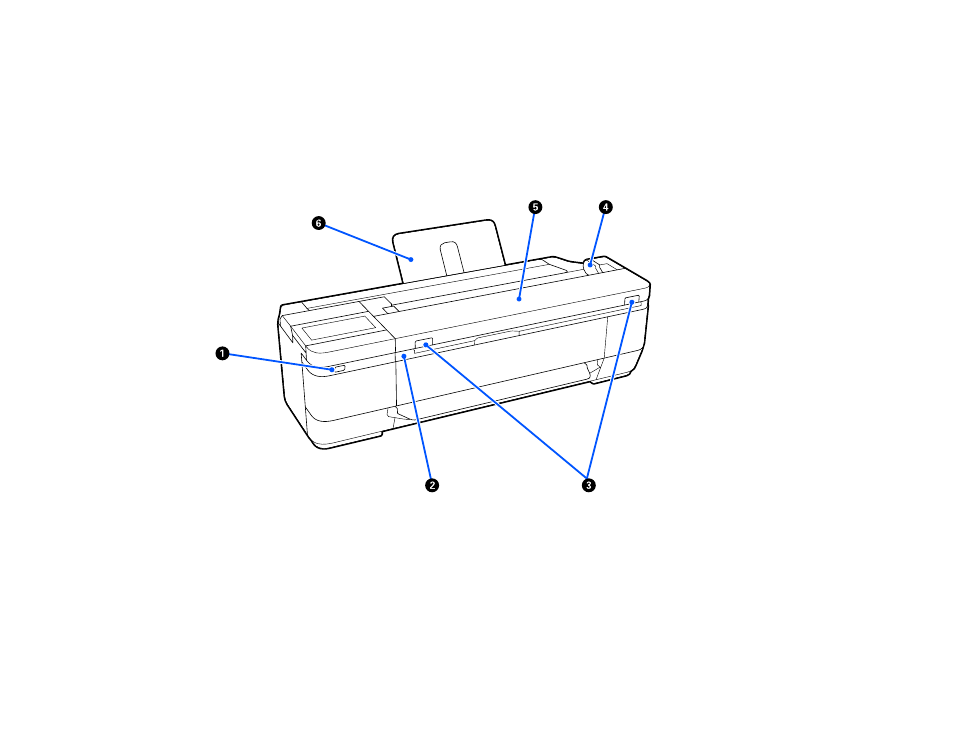

Product Parts - Scanner

1

USB port

2

Scanner unit

3

Scanner lock levers (press both levers to open scanner unit)

4

Document guide (edge guide)

5

Scanner cover

6

Document support
