PREPARATIVOS
CONEXIONE
Compruebe su sistema y los accesorios
Z-L70
CX-ZL70 Sintonizador, amplificador, platina de cassette y
reproductor de discos compactos estéreo
SX-WZL70 Altavoces delanteros
PX-E860 Plato giradiscos estéreo
Control remoto Antena de AM Antena de FM
Manual de Instrucciones, etc.
Antes de conectar el cable de CA
El voltaje nominal de la unidad, mostrado en el panel trasero,
es 120 V CA. Compruebe si la tensión nominal mostrada en el
panel trasero concuerda con la tensión de su localidad.
IMPORTANTE

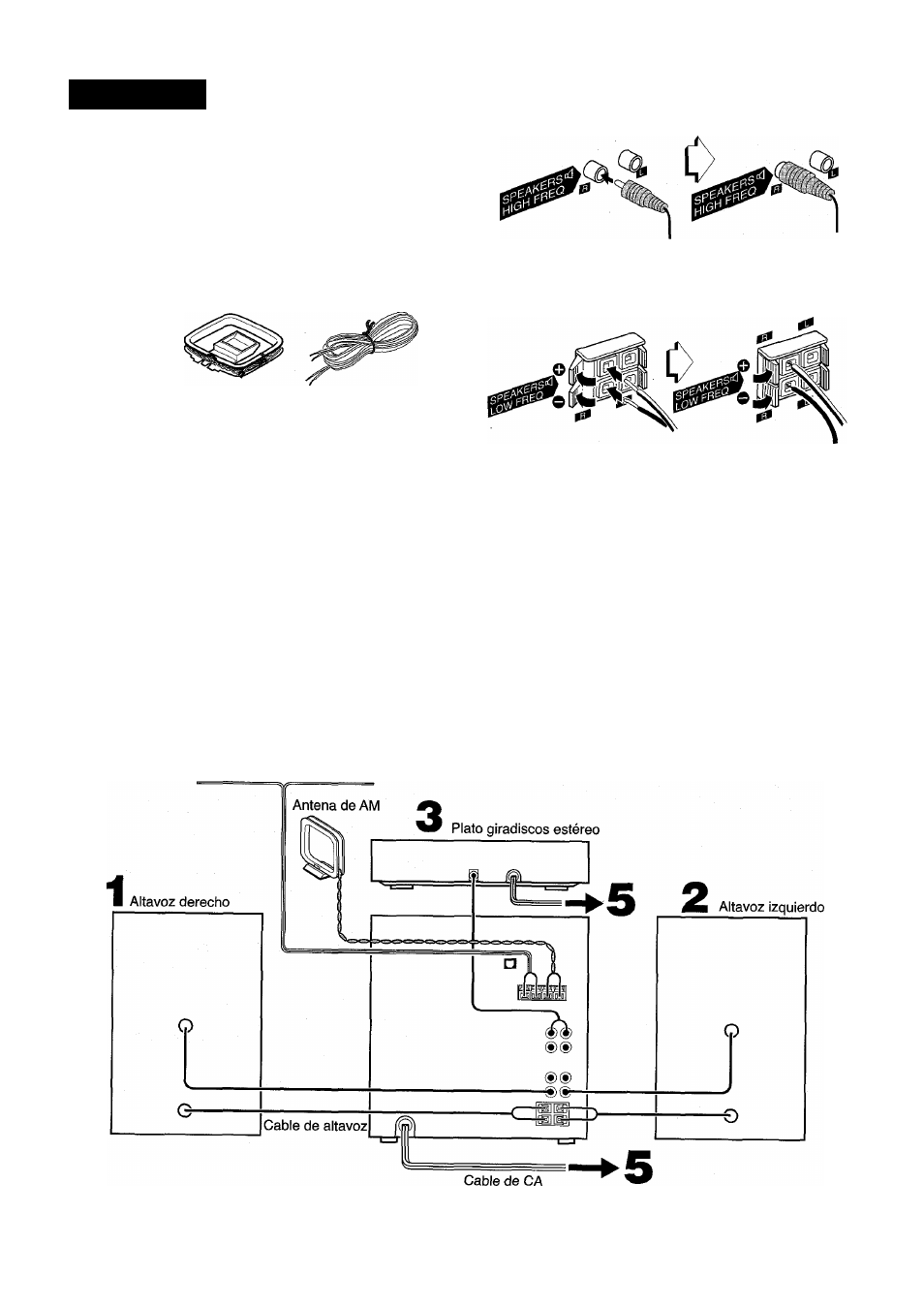

Conecte primero los altavoces, las antenas y todos los demás
equipos opcionales. Finalmente conecte el cable de alimentación
de CA.
No hay diferencias entre los altavoces delanteros. Los dos
pueden conectarse como L (izquierdo) o R (derecho).
1 Conecte el altavoz derecho a la unidad principal.
® Conecte el cable de altavoz con clavija al terminal
SPEAKERS HIGH FREQ R.
' Conecte el cable de altavoz con franja blanca al terminal
SPEAKERS LOW FREQ R O y el cable negro al terminal
2 Conecte el altavoz izquierdo a la unidad principal.
Conecte el cable de altavoz con la clavija al terminal
SPEAKERS HIGH FREQ L, y el otro cable de altavoz a los
terminales SPEAKERS LOW FREQ L, de la misma forma
que en el paso 1.
Antena de FM
y
ESPAÑOL
