Form O-Y, PN 273647R1, Page 20
Compressor
B
Opt
DH
A

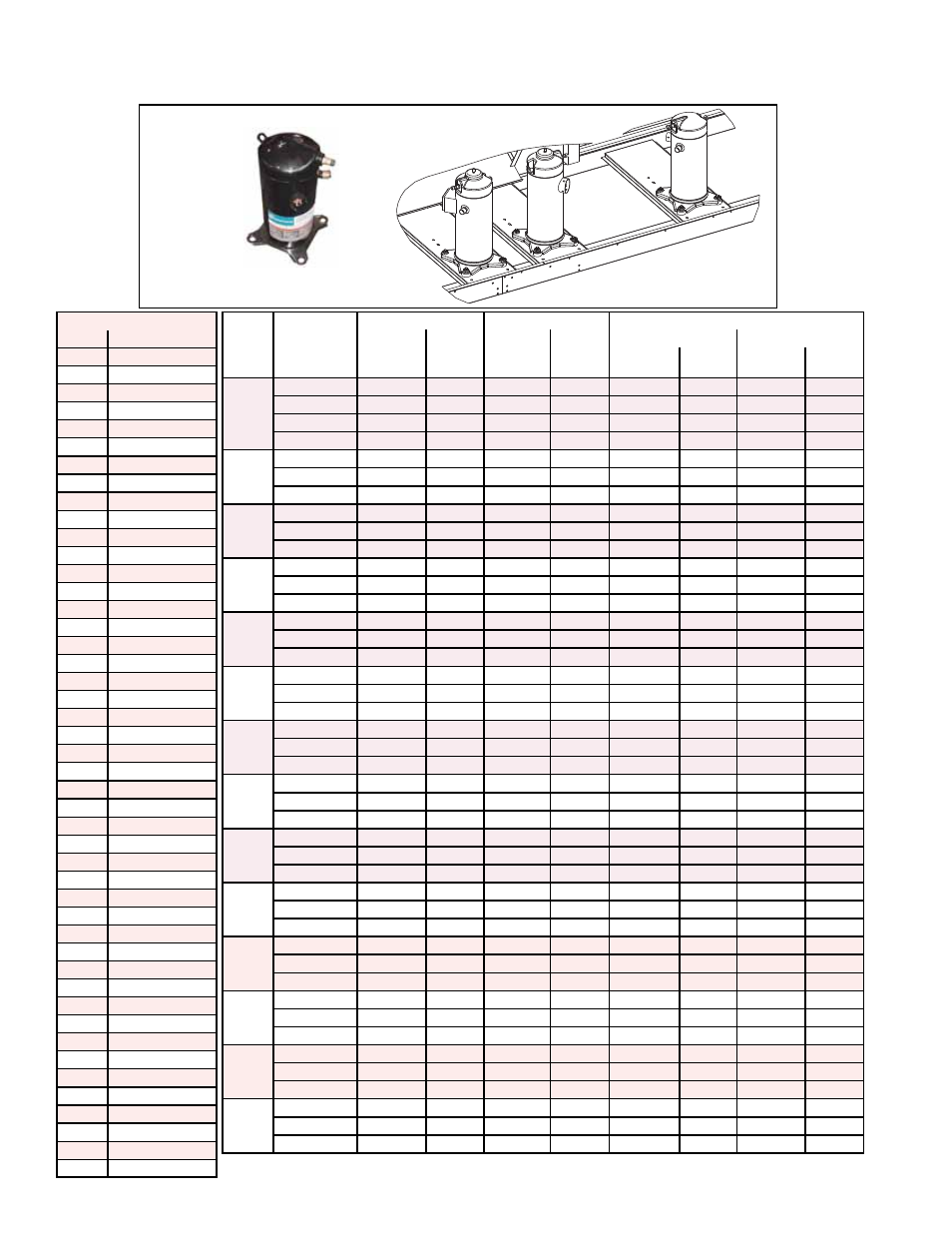

FIGURE 17 - Compressors Identified by Circuit
Model/
Size
Voltage
Circuit A Circuit B Optional DH Circuit (Reheat)
Modulating
Compressor
Crankcase
Heater
Compressor Crankcase
Heater
Low Enthalpy High Enthalpy
Compressor Crankcase
Heater
Compressor Crankcase
Heater
YDHA &
YDMA
60
208-240/1/60 272634 216394 -- -- -- -- -- --
208-240/3/60 262801 216394 -- -- 259288 216394 259288 216394
480/3/60 262802 216396 -- -- 259355 216396 259355 216396
575/3/60 262803 216397 -- -- 272635 216397 272635 216397
YDHA &
YDMA
90
208-240/3/60 261147 216398 -- -- 259288 216394 259288 216394
480/3/60 261148 216400 -- -- 259355 216396 259355 216396
575/3/60 261149 216401 -- -- 272635 216397 272635 216397
YDHA &
YDMA
120
208-240/3/60 262801 216394 262813 216394 259288 216394 259288 216394
480/3/60 262802 216396 262814 216396 259355 216396 259355 216396
575/3/60 262803 216397 262815 216397 272635 216397 272635 216397
YDHA &
YDMA
150
208-240/3/60 262804 216398 235009 216398 259288 216394 259288 216394
480/3/60 262805 216400 235013 216400 259355 216396 259355 216396
575/3/60 262806 216401 235018 216401 272635 216397 272635 216397
YDSA
120
208-240/3/60 262801 216394 262813 216394 -- -- -- --
480/3/60 262802 216396 262814 216396 -- -- -- --
575/3/60 262803 216397 262815 216397 -- -- -- --
YDSA
150
208-240/3/60 262804 216398 235009 216398 -- -- -- --
480/3/60 262805 216400 235013 216400 -- -- -- --
575/3/60 262806 216401 235018 216401 -- -- -- --
YDHA
180
208-240/3/60 262801 216394 262813 216394 259288 216394 262801 216394
480/3/60 262802 216396 262814 216396 259355 216396 262802 216396
575/3/60 262803 216397 262815 216397 272635 216397 262803 216397
YDMA
180
208-240/3/60 261147 216398 216689 216398 259288 216394 262801 216394
480/3/60 261148 216400 216690 216400 259355 216396 262802 216396
575/3/60 261149 216401 216691 216401 272635 216397 262803 216397
YDHA &
YDMA
210
208-240/3/60 262807 216402 262816 206402 259288 216394 262801 216394
480/3/60 262808 216404 262817 206404 259355 216396 262802 216396
575/3/60 262809 216405 262818 216405 272635 216397 262803 216397
YDHA &
YDMA
240
208-240/3/60 266061 216402 216695 216402 259288 216394 262801 216394
480/3/60 266062 216404 216696 216404 259355 216396 262802 216396
575/3/60 266063 216405 216697 216405 272635 216397 262803 216397
YDSA
180
208-230/3/60 261147 216398 216689 216398 262801 216394 262804 216398
460/3/60 261148 216400 216690 216400 262802 216396 262805 216400
575/3/60 261149 216401 216691 216401 262803 216397 262806 216401
YDSA
210
208-230/3/60 262807 216402 216689 216398 262801 216394 262804 216398
460/3/60 262808 216404 216690 216400 262802 216396 262805 216400
575/3/60 262809 216405 216691 216401 262803 216397 262806 216401
YDHA &
YDMA
300
208-230/3/60 261153 216402 235010 216402 262801 216394 262804 216398
460/3/60 261154 216404 235014 216404 262802 216396 262805 216400
575/3/60 261155 216405 235019 216405 262803 216397 262806 216401
YDHA &
YDMA
360
208-230/3/60 262810 216402 216454 216402 262801 216394 262804 216398
460/3/60 262811 216404 216455 216404 262802 216396 262805 216400
575/3/60 262812 216405 216456 216405 262803 216397 262806 216401
Compressor Identity Key
P/N Model No.
216454 ZP182KCE-TW5
216455 ZP182KCE-TWD
216456 ZP182KCE-TWE
216689
ZP83KCE-TF5
216690 ZP83KCE-TFD
216691 ZP83KCE-TFE
216695 ZP120KCE-TF5
216696 ZP120KCE-TFD
216697 ZP120KCE-TFE
235009
ZP72KCE-TF5
235010 ZP137KCE-TF5
235013
ZP72KCE-TFD
235014 ZP137KCE-TFD
235018
ZP72KCE-TFE
235019 ZP137KCE-TFE
259288 ZPD34K5E-TF5
259355 ZPD34K5E-TFD
261147 ZPD83KCE-TF5
261148 ZPD83KCE-TFD
261149 ZPD83KCE-TFE
261153 ZPD137KCE-TF5
261154 ZPD137KCE-TFD
261155 ZPD137KCE-TFE
262801 ZPD51K5E-TF5
262802 ZPD51K5E-TFD
262803 ZPD51K5E-TFE
262804 ZPD72KCE-TF5
262805 ZPD72KCE-TFD
262806 ZPD72KCE-TFE
262807 ZPD103KCE-TF5
262808 ZPD103KCE-TFD
262809 ZPD103KCE-TFE
262810 ZPD182KCE-TW5
262811 ZPD182KCE-TWD
262812 ZPD182KCE-TWE
262813
ZP51K5E-TF5
262814 ZP51K5E-TFD
262815 ZP51K5E-TFE
262816 ZP103KCE-TF5
262817 ZP103KCE-TFD
262818 ZP103KCE-TFE
266061 ZPD120KCE-TF5
266062 ZPD120KCE-TFD
266063 ZPD120KCE-TFE
272634 ZPD51K5E-TF5
272635 ZPD34K5E-TFE
3.7 Compressor Operation, Maintenance, and Replacement (cont'd)
3.0 Maintenance/Service Procedures - Unit & Cooling (cont'd)
