WEATHER GUARD Model 96121-3-01 Window Bulkhead, Mid/High-Roof, Mercedes-Benz Sprinter User Manual
Page 21

21

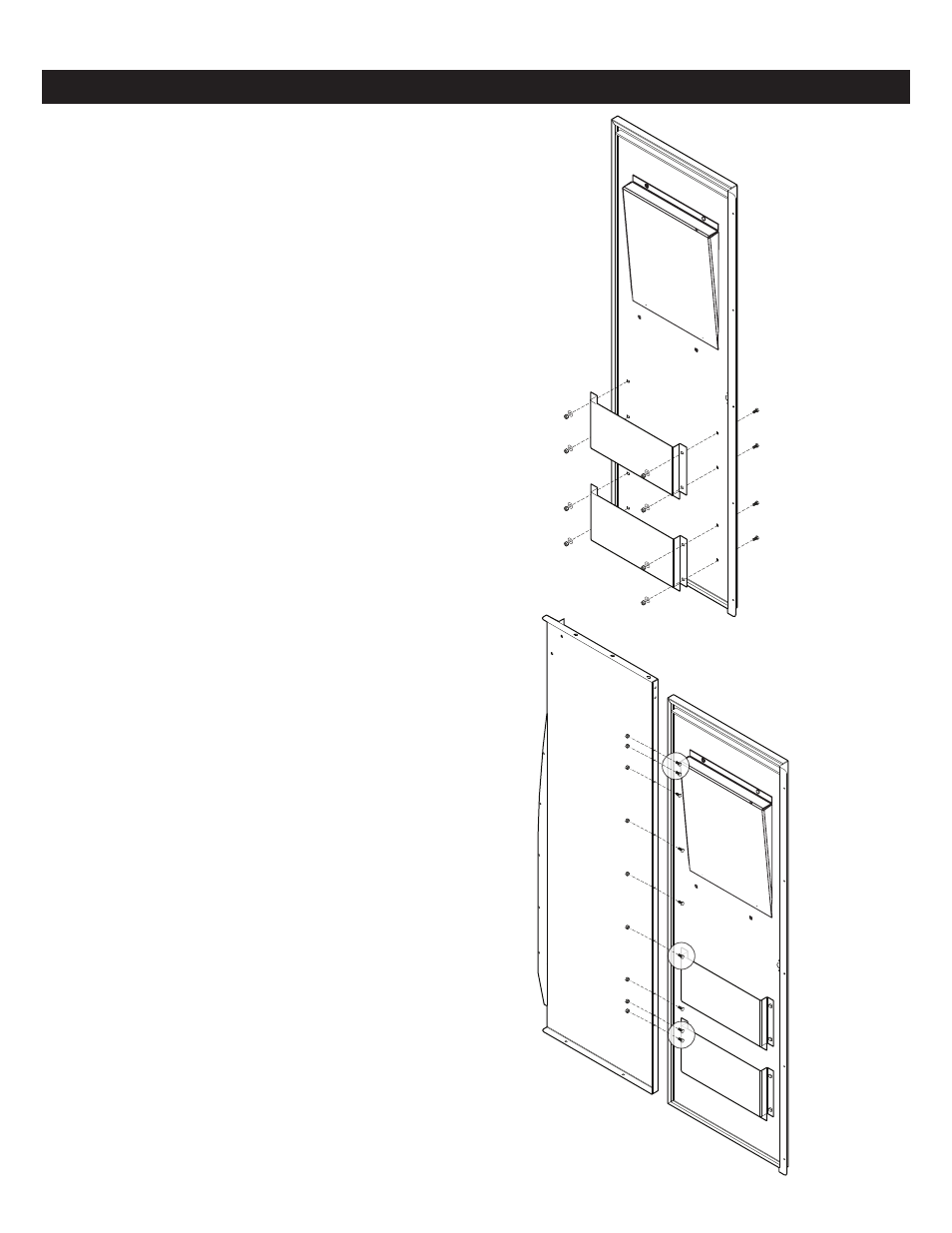

ÉTAPE 2. Assemblez les pochettes de portière sur le
panneau central, soit du côté conducteur soit du côté
cargaison, à l’aide de huit (8) boulons de carrosserie
1/4-20 x 5/8 po, d’écrous autobloquants en nylon
1/4-20 et de rondelles plates 1/4 po.
FLUSH/EVEN
CARGO SIDE
DRIVER’S SIDE
FLUSH/EVEN
CARGO SIDE
DRIVER’S SIDE
ÉTAPE 3. Fixez le panneau côté conducteur au
panneau central en vous assurant que le bas est
à égalité à l’aide de neuf (9) boulons mécaniques
8-32 x 1/2 po et d’écrous autobloquants en nylon
8-32. Les panneaux de la cloison doivent être
assemblés à l’intérieur de la fourgonnette.
REMARQUE : Les trous de fixation
des deux côtés verticaux du panneau
central ne seront pas tous utilisés.
Des trous supplémentaires sont
prévus pour l’ajout d’une porte
battante offerte en option pour
cette cloison.
DIRECTIVES D’INSTALLATION
CÔTÉ CONDUCTEUR
CÔTÉ CARGAISON
BAS À ÉGALITÉ
