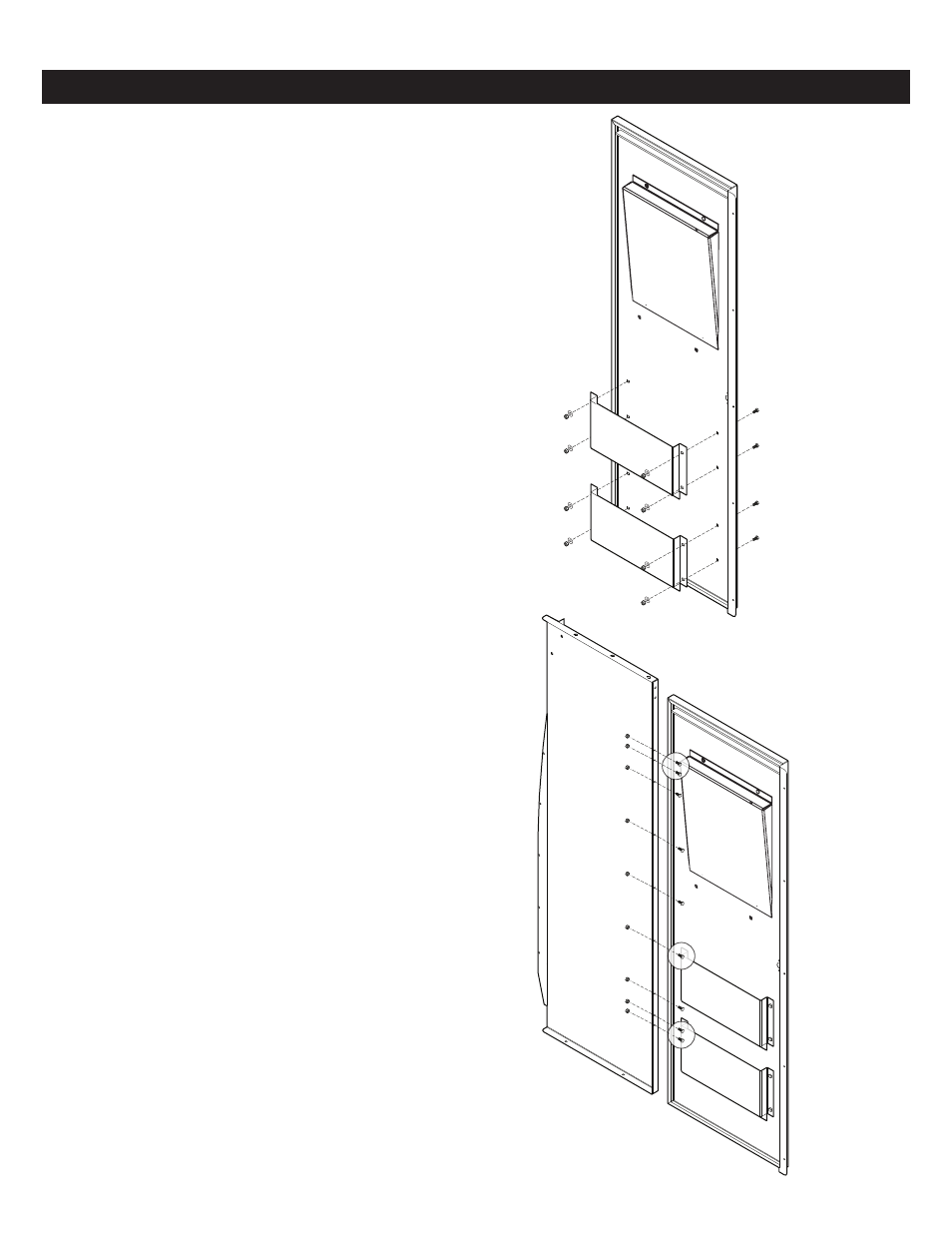

PASO 2. Ensamble las cavidades de la puerta en el
panel central del lado del conductor o del lado de la
carga con ocho (8) pernos de carro de 1/4-20 x 5/8",
tuercas de bloqueo de nylon de 1/4-20 y arandelas
planas de 1/4".
FLUSH/EVEN
CARGO SIDE
DRIVER’S SIDE
FLUSH/EVEN
CARGO SIDE
DRIVER’S SIDE
PASO 3. Fije el panel del lado del conductor al
panel central (ambos paneles nivelados en la parte
inferior) con nueve (9) tornillos maquinados de
8-32 x 1/2" y tuercas de bloqueo de nylon de 8-32.
Los paneles de la mampara deben ensamblarse
dentro de la van.
NOTA: no todos los orificios de
montaje se utilizarán en los lados
verticales del panel central. Los
orificios de montaje adicionales son
para la opción de puerta de vaivén
disponible para esta mampara.
INSTRUCCIONES DE INSTALACIÓN
LADO DEL CONDUCTOR
LADO DE LA CARGA
NIVELADO/PAREJO
