¡Conectar el aparato sólo como en las
figuras siguientes!

Collegare l’unità solo come indicato nelle
figure seguenti!

Het apparaat alleen zoals in onderstaande
afbeeldingen aansluiten!

- Funcionamiento bicanal
- Apropiado para puertas protectoras con

altos requerimientos de seguridad

El circuito de realimentación sirve para la
supervisión de contactores externos que se
uti-lizan para el reforzamiento de contactos
o para la multiplicación (fig. 7). Es posible
una combinación con las conexiones según
fig. 2 - 6.

Comprobación - Causas de errores

Interrumpiendo los circuitos de entrada
puede comprobarse si el dispositivo dispara
o se deja activar de nuevo como es debido.
Por motivos de seguridad, el dispositivo no
puede arrancarse cuando se presentan los
errores siguientes:
• Funcionamiento defectuoso de los

contactos:
En caso de contactos fundidos, después
de abrir el circuito de entrada no es
posible ninguna nueva activación.

• Interrupción de línea, cortocircuito o

contacto a tierra (p.ej. en el circuito de
entrada)

- funzionamento a due canali
- adatto per porte di protezione con

elevati requisiti di sicurezza

Il circuito di retroazione serve al controllo
di relè esterni, che vengono utilizzati per raf-
forzare o aumentare il numero di contatti
(fig. 7). È possibile una combinazione come
illustrato alle figure 2 -6.

- tweekanalig bedrijf
- geschikt voor hekken met verhoogde

veiligheidseisen

Het terugkoppelcircuit is voor het
bewaken van de externe relais die voor de
contactversterking of vermeerdering worden
gebruikt
(afb. 7). Een combinatie met de
schakelingen volgens afb. 2 - 6 is mogelijk.

Controle - Foutoorzaken

Door het onderbreken van het
ingangscircuit kan worden gecontroleerd, of
het apparaat volgens de voorschriften
geactiveerd wordt resp. zich opnieuw laat
activeren.
Om veiligheidsredenen kan het apparaat bij
de volgende fouten niet worden gestart:
• Storing van de contacten:

Wanneer contacten met elkaar zijn
verkleefd, is na het openen van het
ingangscircuit geen activering mogelijk.

• Leidingsonderbreking, kortsluiting of

aardcontact (bijv. in het ingangscircuit)

S11 S22

Y1

S12

Y2

S12

S33

S34

S1

S2

S11

S12

S34 Y2

S22

Y1

S33

S1

S2

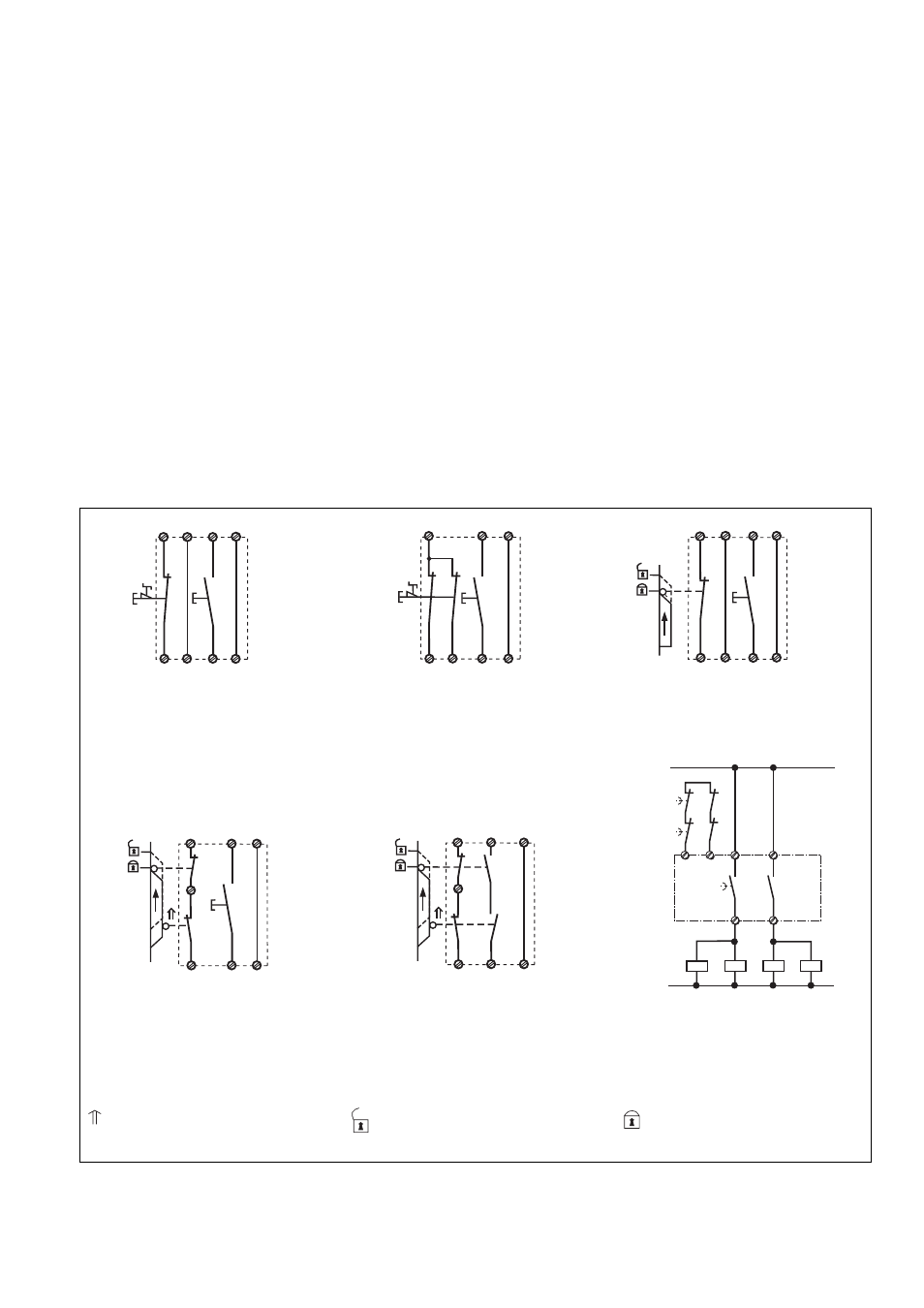

Fig. 2: Parada emergencia monocanal (S1)/

Fig. 3: Parada de emergencia bicanal (S1) /

Fig. 4: Control de puerta de protección 1/

Arresto di emergenza a canale

Arresto di emergenza a canale

Comando porta di protezione 1/

singolo (S1) /

doppio (S1) /

Hekbesturing 1

Éénkanalige Noodstop (S1)

Tweekanalige Noodstop (S1)

S34 Y2

Y1

S33

S11

S12

S12

S22

S2

S1

K6

57

13

58

14

K9

K7

Y1

Y2

K8

K9

K7

K8

K6

1L1

(1L+)

1L2

(1L-)

Fig. 5: Control de puerta de protección 2 /

Fig. 6: Control de puerta de protección 3 /

Fig. 7: Ej. de conexión para contactores

Comando porta di protezione 2 /

Comando porta di protezione 3 /

externos / Esempio di collegamento

Hekbesturing 2

Hekbesturing 3

per contattori esterni / Aansluit-
voorbeeld voor externe relais

S34

Y2

Y1

S11

S22

S1

S2

S12

S33

S34 Y2

Y1

S33

S12

S22

S11

S3

S1

S2

S1/S2: Parada de emergencia o bien final de carrera de seguridad para puertas /

Interruttore arresto di emergenza o porta di protezione / Noodstop- resp. hekschakelaar

S3:

Pulsador de rearme / Tasto di Start / Startknop

Elemento accionado / Elemento
non azionato / Geactiveerd
element

Puerta no cerrada / Porta non chiusa /
Hek niet gesloten

Puerta cerrada / Porta chiusa /
Hek gesloten

Verifica - Origine degli errori

Con l’interruzione del circuito di entrata è
possibile verificare la corretta eccitazione/
diseccitazione dell’unità.
Per ragioni di sicurezza l’unità non può
essere attivata in presenza dei problemi
seguenti:
• Mancato funzionamento dei contatti:

in caso di saldatura dei contatti, dopo
l’apertura dei circuiti di entrata non è
possibile nessuna nuova attivazione.

• Rottura di cavi, cortocircuito o dispersione

a terra (p. es. nel circuito di entrata)
