- 12 -
• Ad ogni ciclo di inserimento disinserimento
della macchina, viene controllato automati-
camente se i relè del dispositivo di
sicurezza aprono e chiudono correttamen-
te.
• La parte in AC è dotata di un trasformatore
di rete protetto dai cortocircuiti, la parte in
DC è dotata di un fusibile elettronico.
Descrizione del funzionamento
Il dispositivo elettrico PNOZ X3.1 serve per
interrompere in modo sicuro un circuito
elettrico di sicurezza. Dopo l’applicazione
della tensione di alimentazione si accende il
LED «Power». Il dispositivo è pronto per il
funzionamento dopo che è stato chiuso il
circuito di start S13-S14, o dopo che un
contatto di start su S33-S34 è stato aperto e
nuovamente chiuso.
• Circuito di ingresso chiuso (per es.
pulsante di arresto di emergenza non
azionato):
I LED di stato per «CH.1 IN» e «CH.2 IN»
si accendono. I relè K1 e K2 si attivano
automantenendosi. I contatti di sicurezza
13-14/23-24/33-34 sono chiusi, il contatto
ausiliario 41-42 è aperto. Il LED di stato
«OUT» si accende.
• Apertura del circuito di ingresso (per es.
pulsante di arresto di emergenza
azionato):
I LED di stato per «CH.1 IN» e «CH.2 IN»
si spengono. I relè K1 e K2 tornano alla
posizione di riposo. I contatti di sicurezza
13-14/23-24/33-34 vengono aperti in modo
ridondante, il contatto ausiliario 41-42
viene chiuso. Il LED di stato «OUT» si
spegne.
Uscita a semiconduttore
L’uscita a semiconduttore Y32 è conducente
quando i relè K1 e K2 sono attivati. L’uscita
blocca quando i relè sono nella posizione di
riposo.
* Isolamento del settore non contrassegnato
e dei contatti a relè tra loro: isolamento base
(categoria di sovratensione III), separazione
sicura (categoria di sovratensione II)
Modalità operative:
• Funzionamento monocanale: cablaggio di
ingresso secondo VDE 0113 e EN 60204;
senza ridondanza nel circuito di ingresso,
le dispersioni verso terra nel circuito di
start vengono rilevate.
• Funzionamento bicanale: circuito di in-
gresso ridondante; vengono rilevate le
dispersioni verso terra nel circuito del
pulsante, nonché il cortocircuito trasversali
tra i contatti del pulsante stesso.
• Start automatico: il dispositivo è attivo non
appena il circuito di ingresso è chiuso.
• En cada ciclo de marcha/parada de la
máquina, se verifica automáticamente, si
los relés del dispositivo de seguridad
abren y cierran correctamente.
• La parte AC tiene un transformador de red
resistente a cortocircuitos, la parte DC un
fusible electrónico.
Descripción funcional
El dispositivo PNOZ X3.1 sirve para la inter-
rupción por motivos de seguridad de un cir-
cuito eléctrico de seguridad. Después de
aplicarse la tensión de alimentación se en-
ciende el LED “Power”. El dispositivo está
listo para funcionar, cuando el circuito de
rearme S13-S14 está cerrado o un contacto
de rearme fue abierto y nuevamente cerrado
en S33-S34.
• Circuito de entrada cerrado (p. ej. pulsador
de parada de emergencia no accionado):
Los indicadores de estado para “CH.1 IN”
y “CH.2 IN” se iluminan. Los relés K1 y K2
pasan a posición activa y se automan-
tienen. Los contactos de seguridad 13-14/
23-24/33-34 están cerrados, el contacto
auxiliar 41-42 está abierto. Se ilumina el
indicador de estado “OUT”
• Se abre el circuito de entrada (p. ej., pul-
sador de parada de emergencia acciona-
do):
El indicador de estado para “CH.1 IN” y
“CH.2 IN” se apaga. Los relés K1 y K2
vuelven a la posición de reposo. Los
contactos de seguridad 13-14/23-24/33-34
se abren por redundancia, el contacto
auxiliar 41-42 se cierra. Se apaga el
indicador de estado “OUT”.
Salida de semiconductor
La salida de semiconductor Y32 conduce,
cuando los relés K1 y K2 están en posición
activa. Bloquea, cuando los relés están en
posición de reposo.
* Aislamiento respecto del área no marcada
y de los contactos de relé entre sí:
aislamiento básico (categoría de
sobretensión III), separación segura
(categoría de sobretensión II)
Modos de funcionamiento:
• Funcionamiento monocanal: Conexión de
la entrada según VDE 0113 y EN 60204,
no existe la redundancia en el circuito de
entrada, son reconocidos los defectos a
tierra en el circuito del pulsador.
• Funcionamiento bicanal: Circuito de entrada
redundante, se detectan defectos a tierra
en el circuito del pulsador y cortocircuitos
transvers. entre los contactos del pulsador.
• Rearme automático: El dispositivo se
activa tan pronto como se cierra el circuito
de entrada.
• Bij elke aan/uit-cyclus van de machine
wordt automatisch getest of de contacten
van het veiligheidsrelais correct openen en
sluiten.
• Het AC-deel heeft een kortsluitvaste
nettransformator, het DC-deel een
elektronische zekering.
Functiebeschrijving
Het relais type PNOZ X3.1 dient om een
veiligheidscircuit veilig te onderbreken. Na het
inschakelen van de voedingsspanning licht de
LED „Power“ op. Het apparaat is bedrijfsklaar
wanneer het startcircuit S13-S14 gesloten is
of een startcontact S33-S34 geopend en weer
gesloten werd.
• Ingangscircuit gesloten (b.v. noodstopknop
niet bediend):
De status-LED’s voor „CH. 1 IN“ en „CH. 2
IN“ lichten op. Relais K1 en K2 worden
bekrachtigd en nemen zichzelf over. De
veiligheidscontacten 13-14/23-24/33-34 zijn
gesloten, het hulpcontact 41-42 is open. De
LED „OUT“ licht op.
• Ingangscircuit wordt geopend (b.v.
noodstopknop bediend):
De status-LED’s voor „CH. 1 IN“ en „CH. 2
IN“ doven. Relais K1 en K2 vallen af. De
veiligheidscontacten 13-14/23-24/33-34
worden redundant geopend, het
hulpcontact 41-42 sluit. De LED „OUT“
dooft.
Halfgeleideruitgang
De halfgeleideruitgang Y32 geleidt, als de
relais K1 en K2 bekrachtigd zijn. Hij geleidt
niet als de relais afgevallen zijn.
*Isolatie tot het niet-gemarkeerde bereik en
de relaiscontacten samen: basisisolatie
(overspanningscategorie III), veilige
scheiding (overspanningscategorie II)
Bedrijfsmodi:
• Eenkanalig bedrijf: ingangsschakeling
volgens VDE 0113 en EN 60204, geen
redundantie in het ingangscircuit,
aardsluitingen in het ingangscircuit worden
gedetecteerd.
• Tweekanalig bedrijf: redundant ingangs-
circuit, aardsluitingen in het ingangscircuit
en onderlinge sluitingen tussen de
ingangscontacten worden gedetecteerd.
• Automatische start: apparaat is actief,
zodra het ingangscircuit gesloten is.
A1 A2 S13 S14 S12
S21
S34 41
42
S11
S22
S32 S31 13 33
14 34
K1
K2
23
24
&
Y32
Y31
CH1 CH2
Start
Unit
S33
AC
DC
B1
B2
+
-
* *

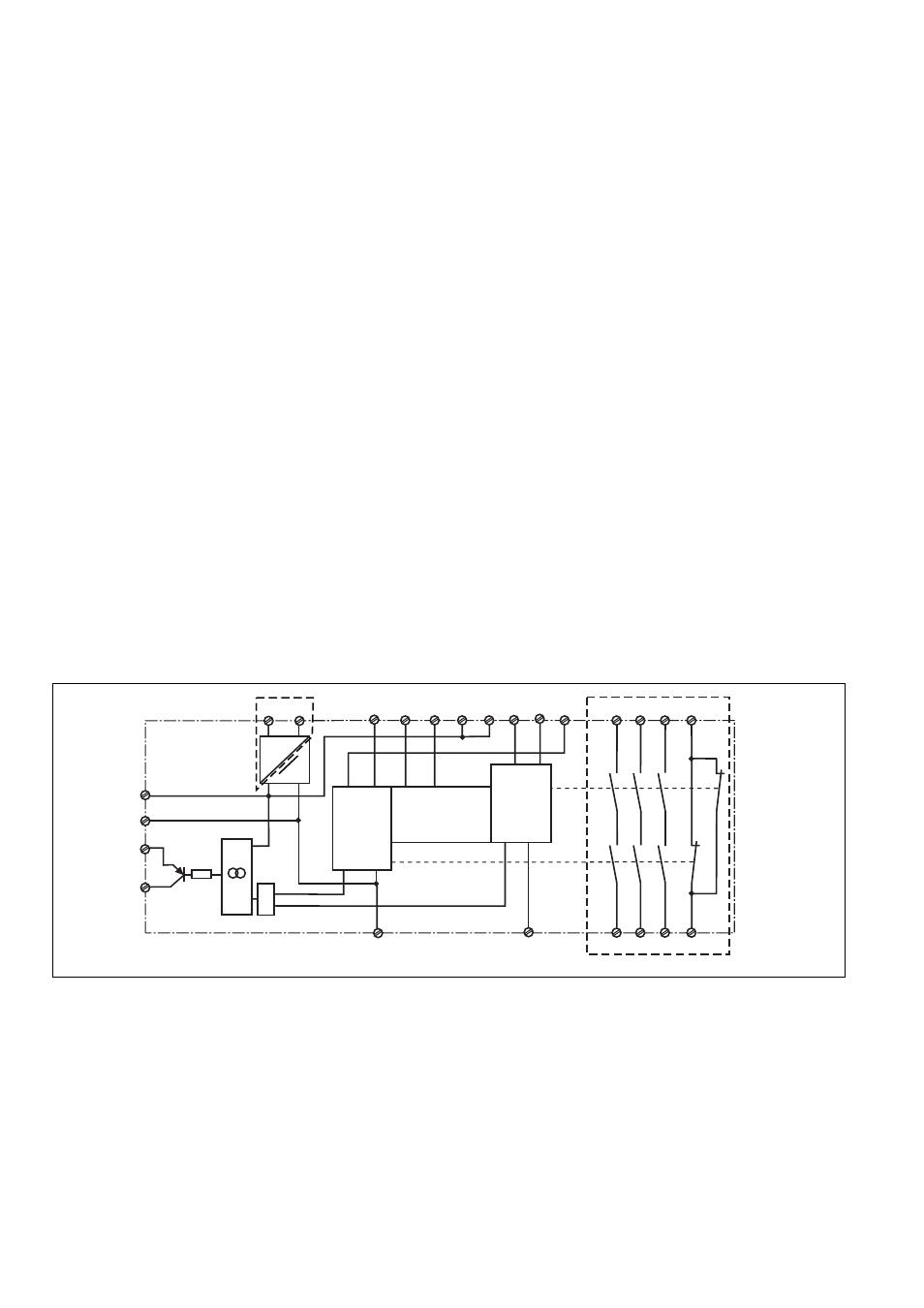

Fig. 1: Esquema de conexiones eléctricas/Schema di collegamento interno/Intern schema
