Beispiel:
Induktive Last: 0,2 A
Gebrauchskategorie: AC15
Lebensdauer der Kontakte: 4 000 000
Schaltspiele
Solange die zu realisierende Applikation
nur eine Schaltspielzahl von weniger als
4 000 000 Schaltspielen erfordert, kann mit
dem PFH-Wert (s. technische Daten)
gerechnet werden.
Um die Lebensdauer zu erhöhen, an allen
Ausgangskontakten für eine ausreichende
Funkenlöschung sorgen. Bei kapazitiven
Lasten sind eventuell auftretende Strom-
spitzen zu beachten. Bei DC-Schützen
Freilaufdioden zur Funkenlöschung
einsetzen.
Example:
Inductive load: 0,2 A
Utilisation category: AC15
Contact service life: 4 000 000 cycles
Provided the application requires fewer
than 4 000 000 cycles, the PFH value (see
technical details) can be used in the
calculation.
To increase the service life, sufficient
spark suppression must be provided on all
output contacts. With capacitive loads, any
power surges that occur must be noted.
With contactors, use freewheel diodes for
spark suppression.
Exemple:
Charge inductive : 0,2 A
Catégorie d’utilisation : AC15
Durée de vie des contacts : 4 000 000
manoeuvres
Tant que l’application à réaliser requière un
nombre de manoeuvres inférieur à
4 000 000, on peut se fier à la valeur PFH
(voir les caractéristiques techniques).
Assurez-vous qu’il y ait une extinction
d’arc suffisante sur tous les contacts de
sortie afin d’augmenter la durée de vie.
Faites attention à l’apparition de pointes de
courant en cas de charges capacitatives.
En cas de contacteurs DC, utilisez des
diodes de roue libre pour l’extinction des
étincelles.

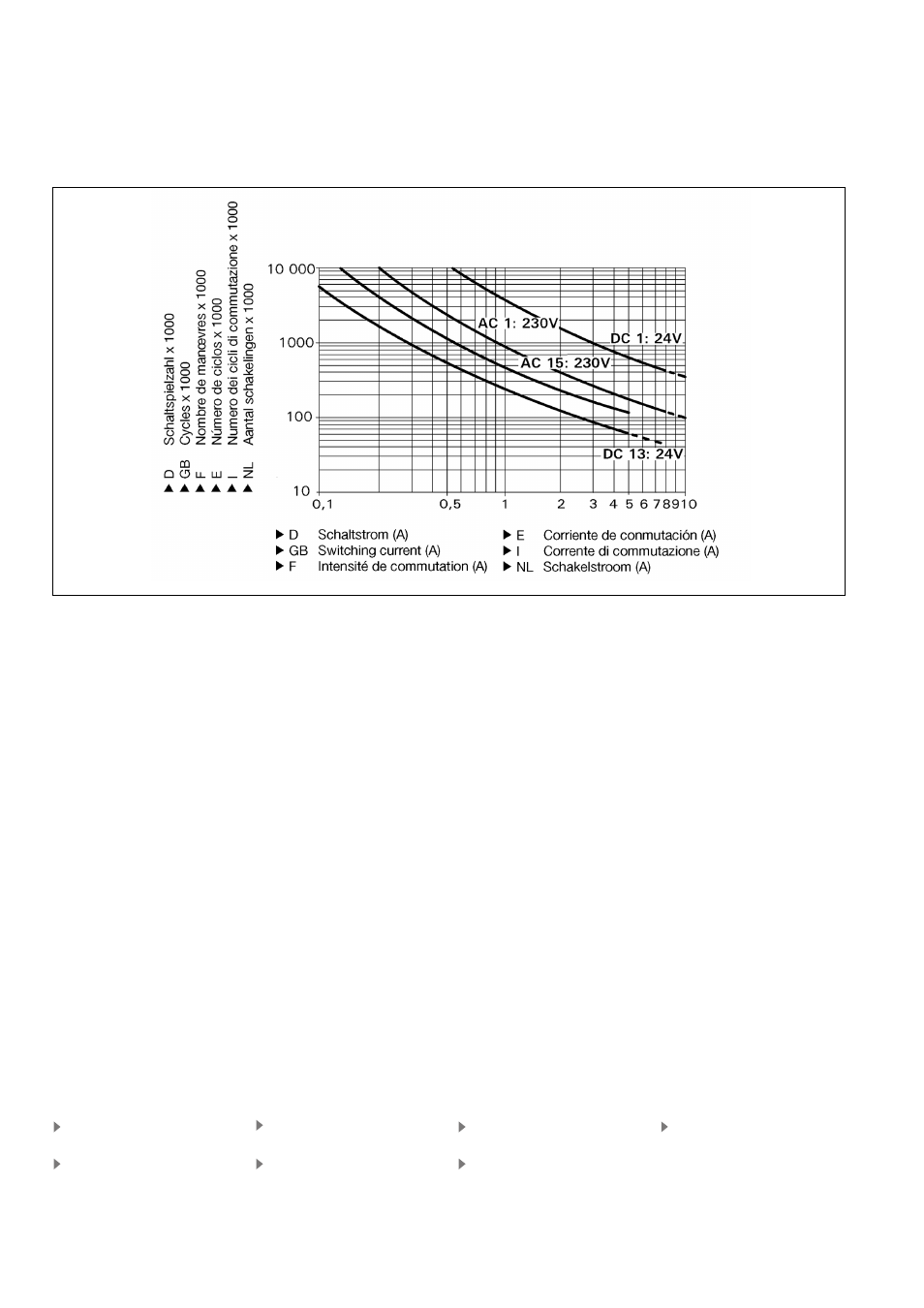

Lebensdauerkurve
Die Lebensdauerkurven geben an, ab
welcher Schaltspielzahl mit verschleiß-
bedingten Ausfällen gerechnet werden
muss. Der Verschleiß wird vor allem durch
die elektrische Belastung verursacht, der
mechanische Verschleiß ist
vernachlässigbar.
Service life graph
The service life graphs indicate the number
of cycles from which failures due to wear
must be expected. The wear is mainly
caused by the electrical load; the
mechanical load is negligible.
Courbe de durée de vie
Les courbes de durée de vie indiquent à
partir de quel nombre de manoeuvres il
faut s’attendre à des défaillances liées à
l’usure. La charge électrique est la cause
principale de l’usure, l’usure mécanique
étant négligeable.
