- 5 -
Erreurs - Défaillances
• Défaut de masse
La tension d’alimentation chute et les
contacts de sécurité sont ouverts par un
fusible électronique. Une fois la cause du
défaut éliminée et la tension d’alimenta-
tion coupée, l’appareil est à nouveau prêt
à fonctionner après environ 1 minute.
• Défaut de fonctionnement des contacts
de sortie: en cas de soudage d’un contact
lors de l’ouverture du circuit d’entrée, un
nouvel réarmement est impossible.
• LED "Power" éteinte: tension
d'alimentation non présente ou court-
circuit interne.
Faults
• Earth fault
Supply voltage fails and the safety
contacts are opened via an electronic
fuse. Once the cause of the fault has
been removed and operating voltage is
switched off, the unit will be ready for
operation after approximately 1 minute.
• Contact failure: In the case of welded
contacts, no further activation is possible
following an opening of the input circuit.
• LED "Power" is not illuminated if short-
circuit or the supply voltage is lost.
Fehler - Störungen
• Erdschluss
Die Versorgungsspannung bricht
zusammen und die Sicherheitskontakte
werden über eine elektronische Siche-
rung geöffnet. Nach Wegfall der Stö-
rungsursache und Abschalten der
Versorgungsspannung für ca. 1 Minute ist
das Gerät wieder betriebsbereit.
• Fehlfunktionen der Kontakte: Bei
verschweißten Kontakten ist nach Öffnen
des Eingangskreises keine neue Aktivie-
rung möglich.
• LED "Power" leuchtet nicht: Kurzschluss
oder fehlende Versorgungsspannung

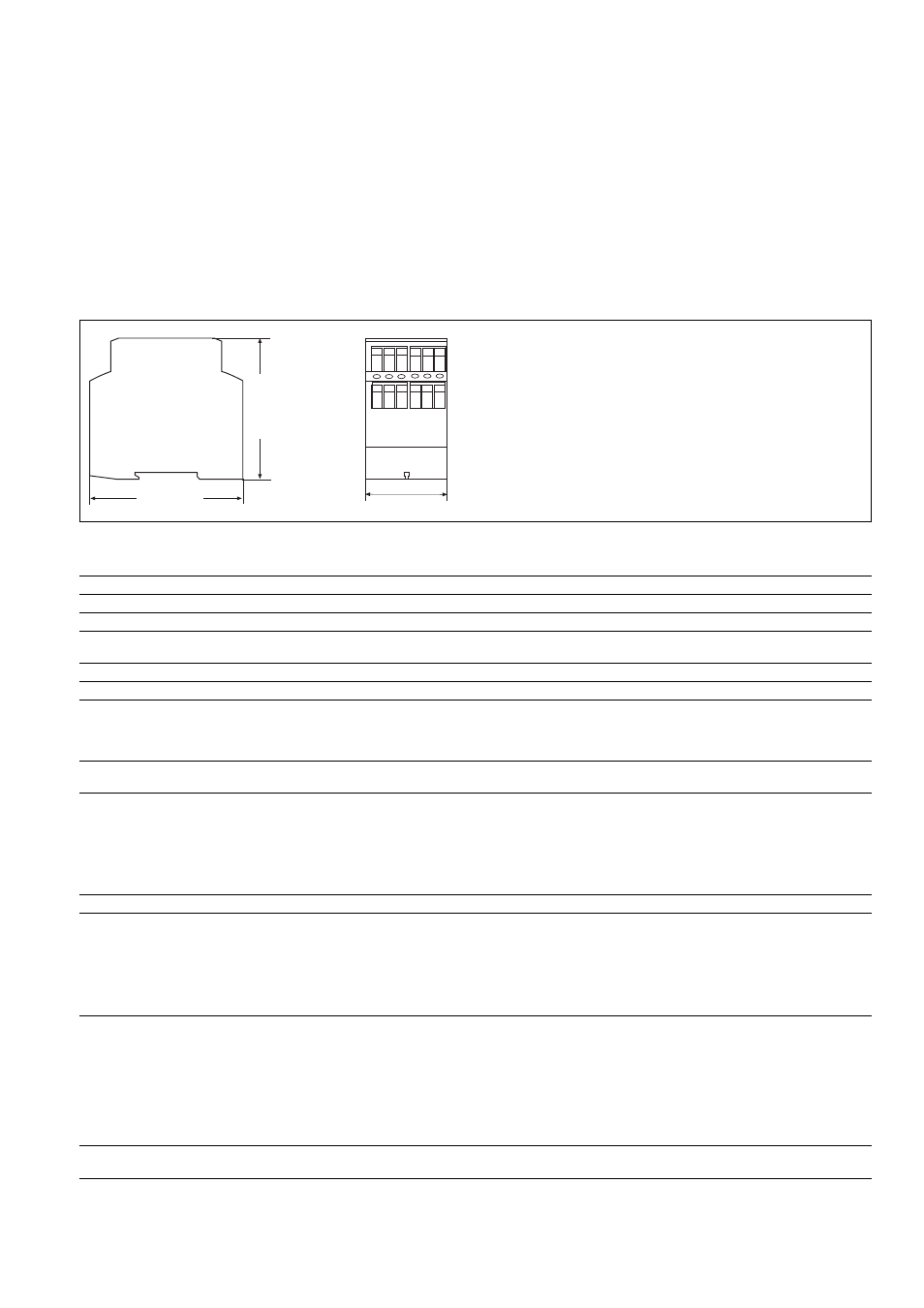

Abmessungen in mm (")/Dimensions in mm (")/Dimensions en mm (")
80 (3.15")
87 (3.42")
45
(1.77")
Technische Daten
Elektrische Daten
Versorgungsspannung U
B
Spannungstoleranz U
B
Leistungsaufnahme bei U
B
Frequenzbereich
Restwelligkeit
Spannung und Strom an
Eingangskreis
Startkreis
Rückführkreis
Anzahl der Ausgangskontakte
Sicherheitskontakte (S) unverzögert
Gebrauchskategorie nach
EN 60947-4-1
EN 60947-5-1
(DC13: 6 Schaltspiele/Min.)
Kontaktmaterial
Kontaktabsicherung extern
EN 60947-5-1 (I
K
= 1 kA)
Schmelzsicherung
Sicherungsautomat,
Charakteristik B/C
Max. Gesamtleitungswiderstand
R
Imax
Eingangskreise, Startkreise
einkanalig DC
einkanalig AC
zweikanalig mit Querschluss-
erkennung DC
zweikanalig mit
Querschlusserkennung AC
Min. Eingangswiderstand im
Einschaltmoment
AC: 24 V, DC: 24 V
-15 %/+10 %
AC: 4,5 VA
DC: 2 W
AC: 50-60 Hz
DC: 160%
24 V DC/25 mA
24 V DC/50 mA
24 V DC/50 mA
2
AC1: 240 V/0,01... 8 A/
2000 VA
DC1: 24 V/0,01 ... 8 A/
200 W
AC15: 230 V/5 A;
DC13: 24 V/7 A
AgSnO
2
+ 0,2 µm Au
10 A flink/quick acting/rapide
6 A träge/slow acting/
normal
24 V AC/DC, 6 A
150 Ohm
150 Ohm
15 Ohm
30 Ohm
PNOZ X2C: 467 Ohm
PNOZ X2.1C: 21 Ohm
Technical details
Electrical data
Supply voltage U
B
Voltage tolerance U
B
Power consumption at U
B
Frequency Range
Residual ripple
Voltage and current at
input circuit
reset circuit
feedback loop
Number of output contacts
Safety contacts (S) instantaneous
Utilization category in accordance with
EN 60947-4-1
EN 60947-5-1
(DC13: 6 cycles/min)
Contact material
External contact fuse protection
EN 60947-5-1 (I
K
= 1 kA)
blow-out fuse
Circuit breaker,
characteristic B/C
Max. overall cable resistance
R
lmax
input circuit, reset circuit
single-channel DC
single-channel AC
dual-channel with detection of
shorts across contacts DC
dual-channel with detection of
shorts across contacts AC
Min. input resistance when
switching on
Caractéristiques techniques
Données électriques
Tension d’alimentation U
B
Plage de la tension d'alimentation U
B
Consommation pour U
B
Fréquence
Ondulation résiduelle
Tension et courant sur
circuit d’entrée
circuit de réarmement
boucle de retour
Nombre de contacts de sortie
Contacts de sécurité (F) instantanés
Catégorie d’utilisation selon
EN 60947-4-1
EN 60947-5-1
(DC13: 6 manoeuvres/min)
Matériau contact
Protection des contacts externe
EN 60947-5-1 (I
K
= 1 kA)
fusible
Disjoncteur,
caractéristique B/C
Résistance max. de l'ensemble du
câblage R
lmax
circuit d’entrée, de réarmement
commande par 1 canal DC
commande par 1 canal AC
Commande par 2 canaux avec
détection des court-circuits DC
Commande par 2 canaux avec
détection des court-circuits AC
Résistance d'entrée min. au
moment de la mise en marche
