- 13 -
Defectos - Averías
• Contacto a tierra
La tensión de alimentación se colapsa y
se abren los contactos de seguridad
mediante un fusible electrónico. Una vez
haya desaparecido la causa del error y
se haya desconectado la tensión de
alimentación durante aprox. 1 minuto, el
dispositivo volverá a estar listo para el
servicio.
• Funcionamiento defectuoso de los
contactos: En contactos soldados por
sobrecalentamiento no es posible
reactivar el dispositivo después de la
apertura del circuito de entrada.
• No está encendido el LED “Power”: Falta
la tensión de alimentación o existe un
cortocircuito interno
Errori - guasti
• Dispersione verso terra.
La tensione di alimentazione viene
interrotta e i contatti di sicurezza si
aprono mediante un fusibile elettronico.
Una volta rimosso la causa del gausto e
interrotto la tensione di alimentazione, il
dispositivo sarà pronto al funzionamento
dopo circa un minuto.
• Malfunzionamenti dei contatti: In caso di
contatti saldati tra loro, non è possibile la
riattivazione dopo l’apertura del circuito
di ingresso.
• Il LED «Power» non si accende:
cortocircuito o mancanza della tensione
di alimentazione.
Fouten - Storingen
• Aardsluiting
De voedingsspanning valt uit en de
veiligheidscontacten worden geopend via
een elektronische zekering. Na het
wegvallen van de storingsoorzaak en het
uitschakelen van de bedrijfsspanning
voor ca. 1 minuut is het apparaat weer
bedrijfsklaar.
• Contactfout: bij verkleefde contacten is
na openen van het ingangscircuit geen
nieuwe activering mogelijk.
• LED „Power“ licht niet op: kortsluiting of
geen voedingsspanning

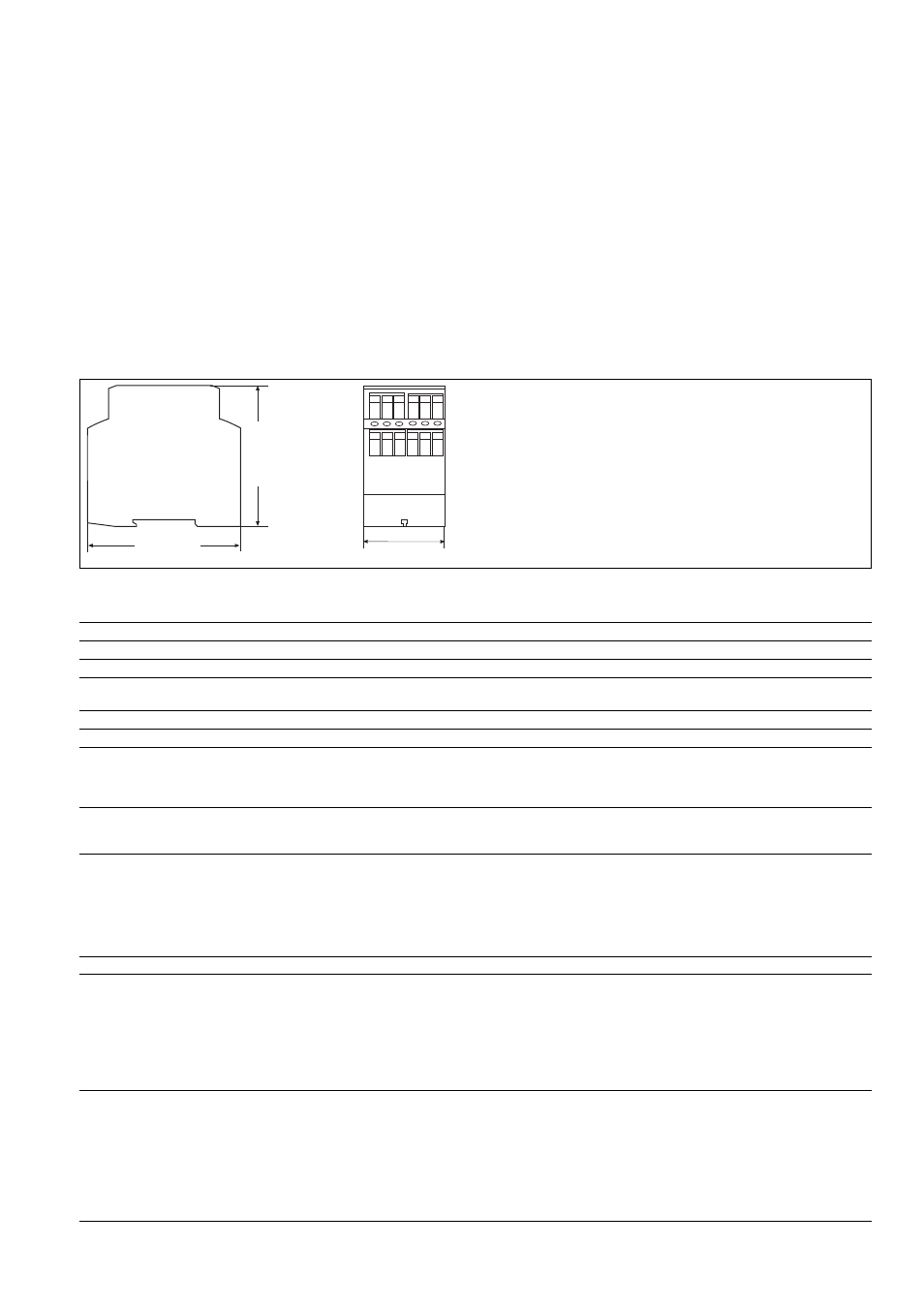

Dimensiones en mm (")/Dimensioni in mm (")/Afmetingen in mm (")
80 (3.15")
87 (3.42")
45
(1.77")
Datos técnicos
Datos eléctricos
Tensión de alimentación U
B
Tolerancia de tensión U
B
Consumo de energía con U
B
Rango de frecuencia
Ondulación residual
Tensión y corriente en
Circuito de entrada
Circuito de rearme
Circuito de realimentación
Número de contactos de salida
Contactos de seguridad (NA) sin
retardo
Categoria de uso según
EN 60947-4-1
EN 60947-5-1
(DC13: 6 ciclos/Min)
Material de los contactos
Protección externa de los contactos
según EN 60947-5-1 (I
K
= 1 kA)
Fusible
Fusible automático,
Característica B/C
Resistencia de línea total máx. R
lmax
circuitos de entrada, circuito de
rearme
monocanal DC
monocanal AC
bicanal con detección de
derivacion DC
bicanal con detección de
derivacion AC
AC: 24 V, DC: 24 V
-15 %/+10 %
AC: 4,5 VA
DC: 2 W
AC: 50-60 Hz
DC: 160%
24 V DC/25 mA
24 V DC/50 mA
24 V DC/50 mA
2
AC1: 240 V/0,01... 8 A/
2000 VA
DC1: 24 V/0,01 ... 8 A/
200 W
AC15: 230 V/5 A;
DC13: 24 V/7 A
AgSnO
2
+ 0,2 µm Au
10 A de acción rápida/
rapido/snel
6 A de acción lenta/
ritardato/traag
24 V AC/DC, 6 A
150 Ohm
150 Ohm
15 Ohm
30 Ohm
Dati tecnici
Dati elettrici
Tensione di alimentazione U
B
Tolleranza di tensione U
B
Potenza assorbita con U
B
Campo di frequenza
Ondulazione residua
Tensione e corrente on
Circuito di ingresso
Circuito di start
Circuito di retroazione
Numero dei contatti di uscita
Contatti di sicurezza (NA)
istantanei
Categoria d'uso secondo
EN 60947-4-1
EN 60947-5-1
(DC13: 6 cicli di commutazione/min)
Materiale di contatto
Fusibile dei contatti, esterno
secondo EN 60947-5-1 (I
K
= 1 kA)
Fusibile
Interruttore automatico,
Caratteristica B/C
Mass. resistenza cavo totale R
lmax
circuiti d’ingresso, circuito di start
monocanale DC
monocanale AC
bicanale con riconoscimento del
cortocircuito DC
bicanale con riconoscimento del
cortocircuito AC
Technische gegevens
Elektrische gegevens
Voedingsspanning U
B
Spanningstolerantie U
B
Opgenomen vermogen bij U
B
Frequentiebereik
Rimpelspanning
Spanning en stroom op
Ingangscircuit
Startcurcuit
Terugkoppelcircuit
Aantal uitgangscontacten
Veiligheidscontacten (M)
niet-vertraagd
Gebruikscategorie volgens
EN 60947-4-1
EN 60947-5-1
(DC13: 6 schakelingen/min.)
Contactmateriaal
Contactafzekering extern volgens
EN 60947-5-1 (I
K
= 1 kA)
Smeltzekering
Zekeringautomaat,
Karakteristiek B/C
Max. weerstand totale kabel R
lmax
ingangscircuits, startcircuit
eenkanalig DC
eenkanalig AC
Tweekanalig met detectie van
onderlinge sluiting DC
Tweekanalig met detectie van
onderlinge sluiting AC
