- 8 -

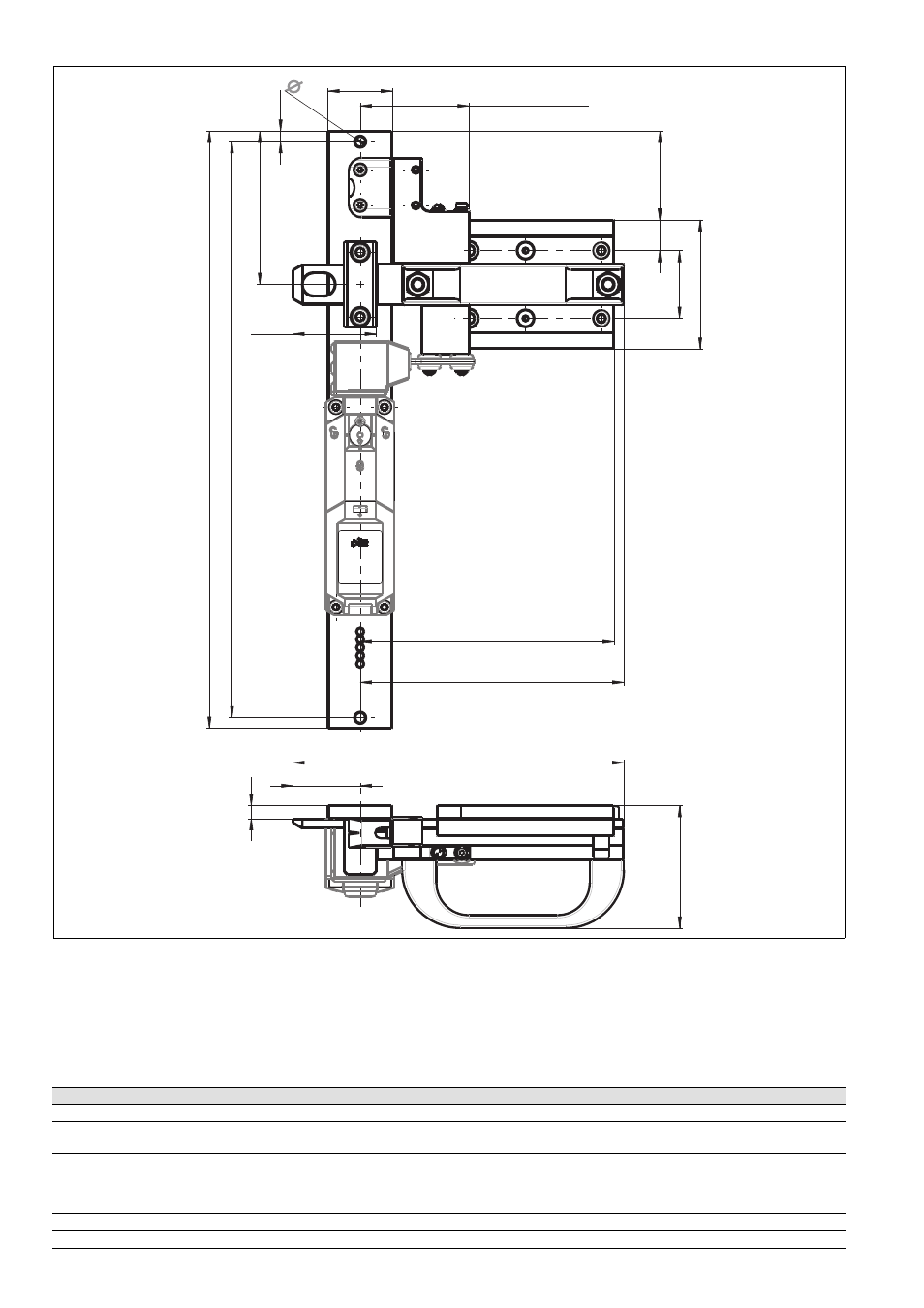

Abmessungen in mm Dimensions in mm Dimensions en mm
1403112971 Montage und Abmessungen PSEN b5 am Bei-
spiel einer rechts angeschlagenen Tür.
1402875275 Beachten Sie:

Sicherheitsschalter und Betätiger nicht als
Anschlag benutzen.

Prüfen Sie die Funktion immer mit einem der
zugelassenen Auswertegeräte.
Installation and dimensions PSEN b5 using a
right-hinged gate as an example.
Please note:

Do not use the safety switch and actuator as
a limit stop.

Always test the function with one of the ap-
proved evaluation devices.
Montage et dimensions du PSEN b5, selon
l'exemple d'un protecteur mobile avec ouvertu-
re à droite.
Important :

Ne pas utiliser les capteurs de sécurité et les
actionneurs comme butée.

Vérifiez toujours le fonctionnement avec
l'une des unités de contrôle homologuées.
Technische Daten Technical Details Caractéristiques techniques
Technische Daten Technical Details Caractéristiques techniques
Wirkweise Operation Actionnement Mechanisch/Mechanical/Méca-
nique
Material Material Matériau Aluminium, Stahl verzinkt,
Kunststoff/Aluminium, galva-
nised steel, plastic/Aluminium,
acier galvanisé, plastique
Abmessungen siehe Abbildung Dimensions, see graphic Dimensions, voir l'illustration
Gewicht Weight Poids 1.230 g
370
6.5
357
95
40
42
67.5(45-67.5)
55
19
80
157.5
163.5
51.8
75.9
205.25
8 41.8
6.4
