Cubierta del motor, Cofano motore, Motoritap – Craftsman 25949 User Manual
Page 45
Attention! The text in this document has been recognized automatically. To view the original document, you can use the "Original mode".
о
@

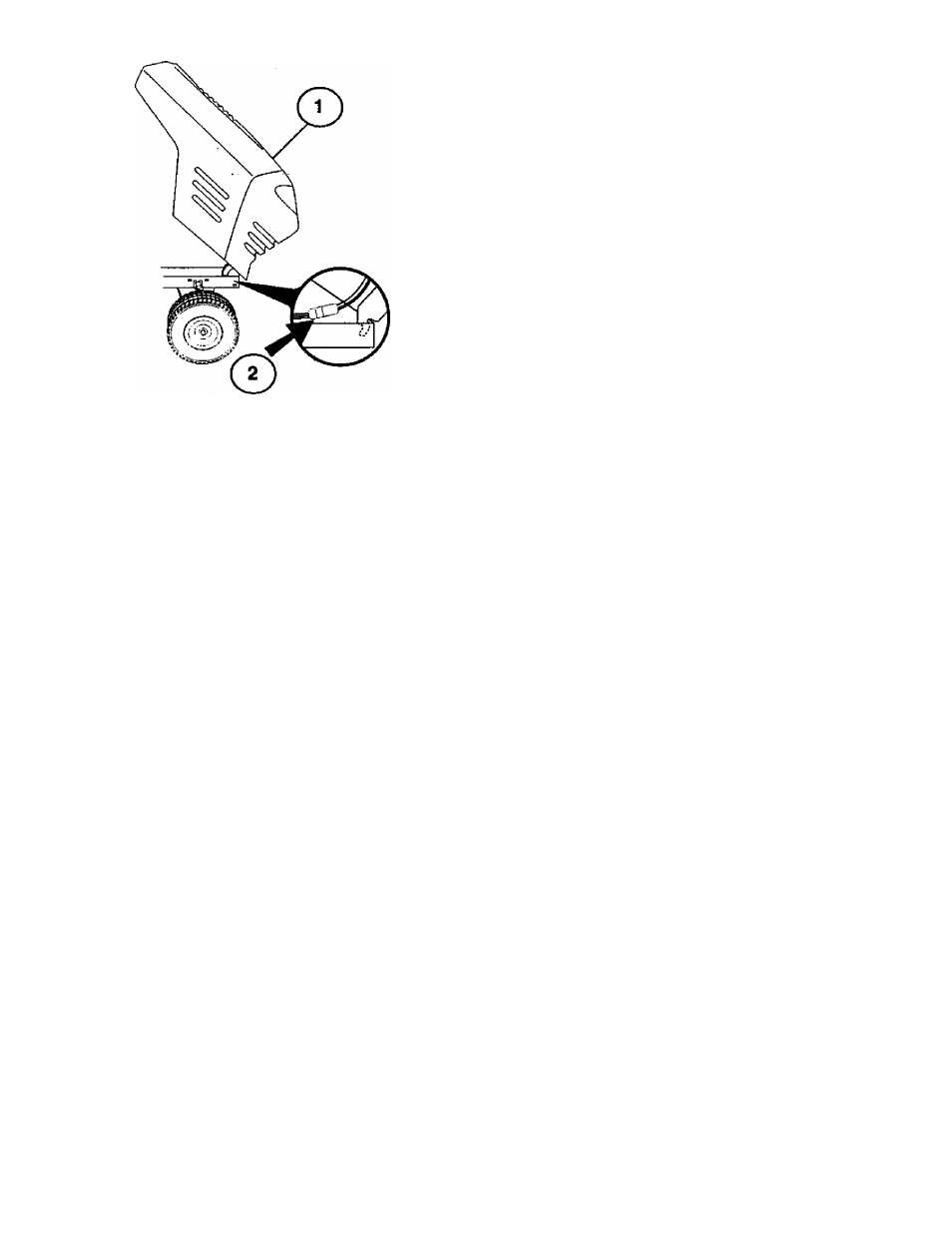

(1) Cubierta
(2) Conector de cables de los faros delanteros
O
Cubierta del motor
• Levante la cubierta.
• Desenchufe el conector de cables de tos faros delataros.
• Colóquese delante del tractor. Mueva la cubierta hacia ambos
lados, inclínela hacia delante y extráigala.
• Para volver a ponerla, debe introducir los ejes de giro en las
ranuras correspondientes del chasis.
• Enchufe el conector de cables de los faros delanteros y
cierre la cubierta.
Cofano Motore
> Sollevare il cofano.
• Staccare il contatto del cavo delle luci.
> Dal davanti del trattore. Spingere di lato il cofano, ribaltare In
avanti e sollevarlo dal trattore.
> Per rimontare, Infilare le staffe nelle guide sul telaio.
• Ricollegare II cavo principale e chiudere il cofano.
Motoritap
• open de motorkap.;
• Ontkoppel de aansluitkabel van de koplampen.
• Ga recht voorde trekker staan. Pakde motorkap aan beide zijden
vast, kantel hem naar voren en til hem van de trekker.
• Plaats bij het monteren van de кар de scharnlerbeugels In de
betreffende openingen in het chassis.
• Sluit de aansluitkabel van de koplampen weer aan en sluit de
motorkap.
{1) Cofano
(2) Connettore cavo luci
®
(1 ) Motorkap
(2) Aansluitkabel koplampen
45
