Nota: SI LOS CENTROS DE LOS MONTANTES VERTICALES
NO ESTAN SEPARADOS POR 16 PULGADAS (406 mm), VEA
EL CIERRE DE LA DISTANCIA ENTRE MONTANTES VERTI-
CALES EN LAS PAGINAS 4 Y 5.
Corte de aberturas en la pared

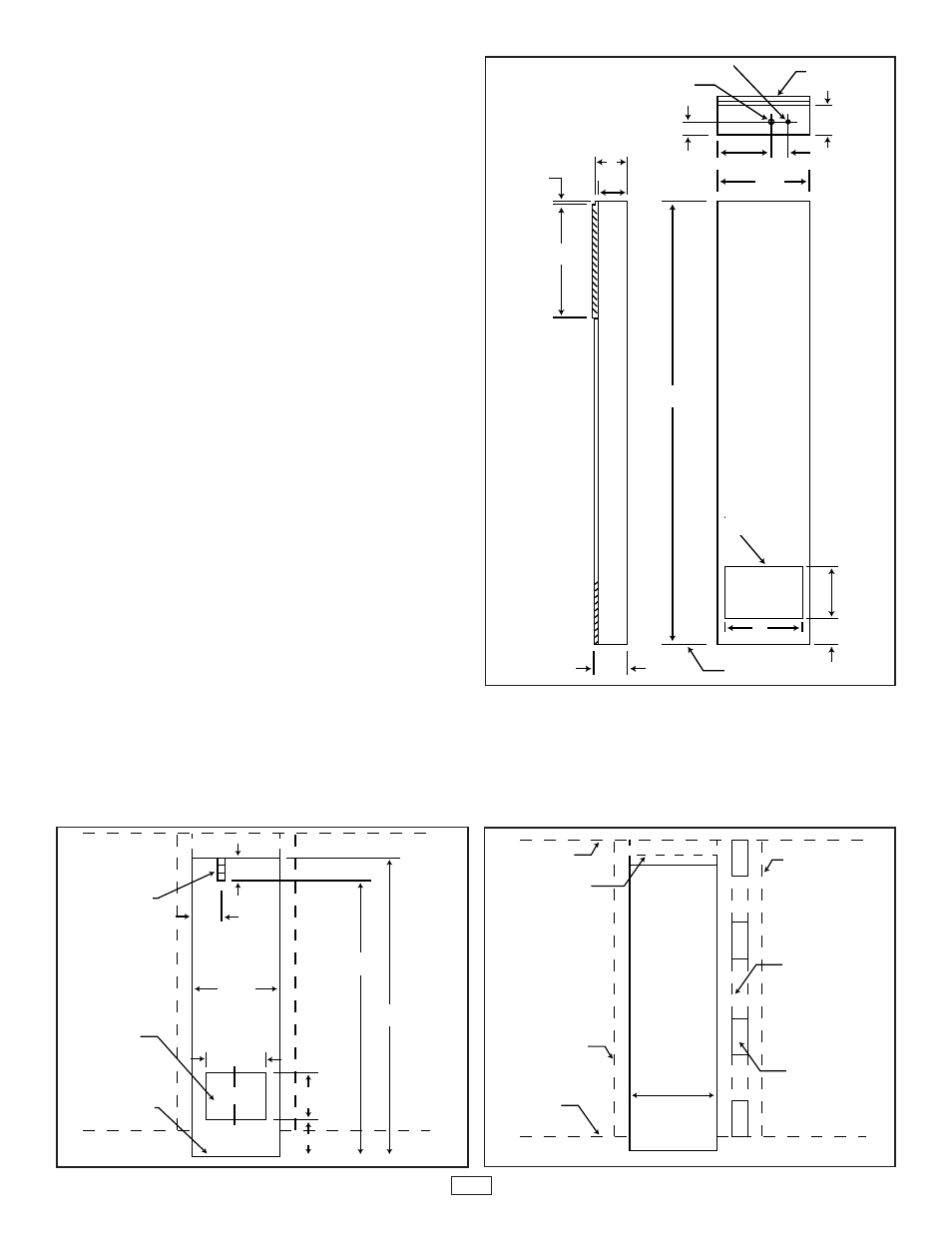

Refiérase a la Figura 3. Marque la abertura requerida en la pared.
La altura vertical dada incluye una tolerancia de 3 pulgadas (76
mm) adicionales para permitir espacio para cablear después de
haber instalado el generador.
Preliminares de la alimentación eléctrica
1. Perfore orificios de entrada en la placa de la pared del cielo-
raso sobre el generador para encaminar los cables de ali-
mentación eléctrica y el cableado del termostato al generador.
2. Si esto no es práctico, perfore orificios de entrada de 1 pulga-
da (25 mm) para el conducto eléctrico y 1/2 pulgada (13 mm)
para el cable del termostato, a través de cada pared del mon-
tante vertical sobre el generador y el cableado puede encami-
narse desde un espacio adyacente del montante vertical.
Usted puede también encaminar el cableado desde el espacio
de gateo o sótano a un punto sobre el generador para corre-
sponder con las aberturas en la Fig. 4.
3. Instale el conducto de manera que se extienda a 4 pulgadas
(102 mm) por debajo del tope de la abertura de la pared del
generador. Una (1) pulgada de conducto debe extenderse den-
tro del gabinete del generador (Vea la Fig.3).
NOTA: Puede usarse un conducto flexible sólo si cumple con los
códigos y ordenanzas locales.
1. Los cables de alimentación eléctrica, el cable de conexión a
tierra y los cables del termostato pueden encaminarse ahora
a las ubicaciones del generador. Vea INSTALACION DEL
TERMOSTATO, página 6, y CABLEADO ELECTRICO,
página 8.
2. Asegúrese que haya suficiente cable en el generador para
efectuar las conexiones dentro de la caja de empalmes del
generador.
Cierre del espacio del montante vertical (si necesario)
Si los centros de los montantes verticales no están separados por
16 pulgadas (406 mm), corte el orificio para el Generador de
Contracirculación, de Pared, cerca de un montante vertical y
marco existentes, del otro lado, usando un 2x4 (u otro trozo de
madera según requerido) y bloques separadores o cuñas. Vea la
CL
Figura 3
Figura 4
CONDUCTO
FLEXIBLE
PISO
ACABADO
6”
4”
14-3/8”
(365mm)
12-1/4”
(311mm)
71-1/2”
(1816mm)
75-1/2”
(1905mm)
8-1/4”
(210mm)
3-3/4”(95mm)
CORTE DE PARED
PARA UNA SALIDA
OPCIONAL
POSTERIOR
CENTRADA ENTRE
LOS MONTANTES
VERTICALES
12”
8”
(203mm)
4-7/8”
MARCAS PARA EL
CORTE DE LA
SALIDA OPCIONAL
POSTERIOR
PISO TERMINADO
6-5/8”
168 mm
72-1/2”
(184cm)
PARTE `POSTERIOR
FRENTE
LADO
14-1/8”
7”
6-1/8”(156mm)
ENTRADA DEL CABLE DEL
TERMOSTATO DE 24V
ENTRADA DEL CONDUCTO DE 3/4" (19 mm)
FRENTE
1/2”
18-3/8”
(467mm)
2” 8”
2-1/4” (57mm)
6-1/8”
(156 mm)
(203mm)
(50 mm)
(359mm)
(13mm)
(305 mm) (124 mm)
(102mm)
(152mm)
14
Figura 5
PLACA DEL
CIELORASO
RESPALDO DE
2X4 SI HAY MAS
DE 16 ENTRE EL
TOPE DEL CORTE
Y LA PLACA DEL
CIELORASO
MONTANTE
VERTICAL
EXISTENTE
PLACA DEL
PISO
14-3/8”
(365mm)
BLOQUE
SEPARADOR
SEGUN
REQUERIDO
NUEVO
MONTANTE
VERTICAL
MONTANTE
VERTICAL
EXISTENTE
(179mm)
