Cómo instalar su generador de pared
Para asegurar una instalación apropiada y una operación segura
de su Generador de Contracirculación, de Pared, siga cuidadosa-
mente las instrucciones. Todo el cableado debe estar de acuerdo
con los códigos eléctricos nacionales y locales y el calentador
debe estar conectado a tierra como precaución contra un posible
choque eléctrico. Si usted no está seguro cuáles son los requer-
imientos, consulte con sus autoridades locales por los códigos
locales y estatales que afectan la instalación. Siempre obtenga
ayuda profesional cuando la necesite.
Ubicación del Generador de
Contracirculación de Pared y del Termostato
1. El generador puede montarse en la superficie o empotrado en
cualquier pared interior o exterior.
Nota: La salida opcional posterior (CFWFRO) puede usarse en
una pared interior solamente.
2. Este calentador puede empotrarse un máximo de 5-3/8 pul-
gadas (137 mm).
Nota: Inspeccione todas las distancias. El lado del generador
debe estar a 6 pulgadas (152 mm) de una esquina o de un divi-
sor de pared.
Nota: Su generador de pared funciona mejor cuando está coloca-
do tan cerca del centro del espacio a calentar, como sea posi-
ble.
3. Asegúrese que el servicio eléctrico esté disponible en su ubi-
cación deseada de instalación.
4. Para asegurar que hay distancias y accesos de servicio ade-
cuados, el frente del calentador debe estar orientado hacia el
cuarto abierto. No coloque muebles directamente enfrente del
Generador de Contracirculación de Pared.
5. Ubique el termostato a 5 pies (152 cm) aproximadamente,
sobre el piso en una pared interior. Dado que usted desea que
el termostato detecte las temperaturas promedio del cuarto,
evite ubicaciones frías y ventosas y calurosas o soleadas, que
pueden confundir al mecanismo de detección en el termosta-
to. Se le ha proporcionado 20 pies (610 cm) aproximadamente
de cable de termostato. Esto le debe permitir ubicar el ter-
mostato a 16 pies (489 cm) aproximadamente del generador si
el cable se tiende a través del altillo, 12 pies (366 cm) si se
tiende por debajo del piso.
6. Después de seleccionar una ubicación para su Generador de
Contracirculación, de Pared, asegúrese que no haya caños,
cables, etc. que interfieran con la ubicación del generador o del
termostato. De haberlos, seleccione otra ubicación.
Instalación de montaje empotrado
Si usted está usando la salida posterior opcional (CWWFRO),
referirse a la instalación de la salida posterior opcional en la pági-
na 7 antes de proceder.
Localización de los montantes verticales
de la pared
Use un localizador de montante vertical o clavos pequeños de
acabado. Introduzca y extraiga un clavo pequeño de acabado a
través de la superficie de la pared hasta que encuentre un mon-
tante vertical. A continuación localice el lado del montante vertical
usando la misma técnica. Dejando el clavo localizador en esa
posición, localice el otro lado del montante vertical. Una vez hecho
esto, usted tiene que poder localizar fácilmente el próximo mon-
tante vertical. El borde interior del próximo montante vertical debe
estar a 14-1/2 pulgadas (369 mm) aproximadamente, del mon-
tante vertical recién localizado.

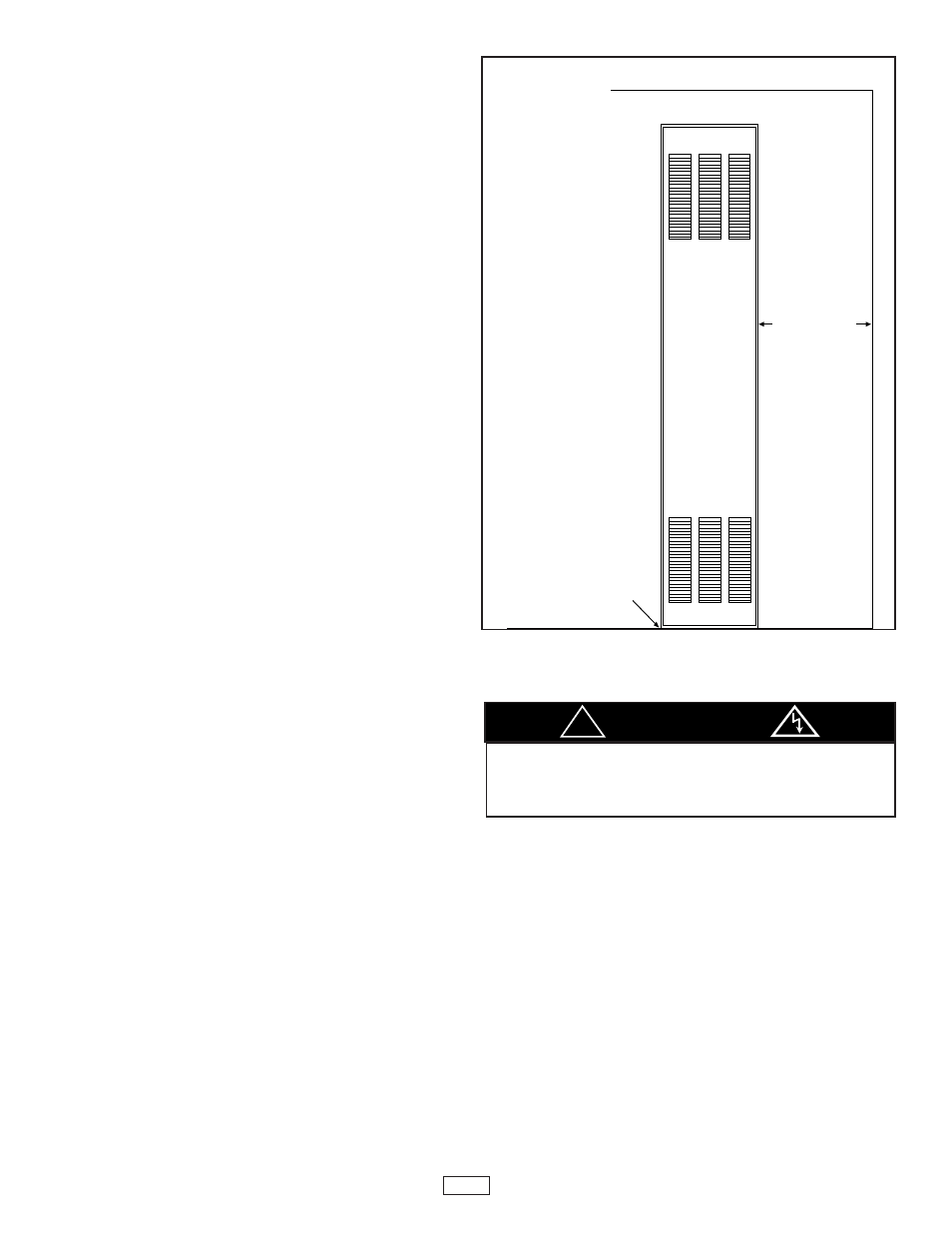

Figura 2
6”
(152 mm)
PRECAUCION
Para evitar un choque eléctrico, apague los cir-
cuitos eléctricos que pasan a través de la pared
donde usted está instalando el generador.
!
13
Pared
Piso terminado
Distancia mínima
de 0"
