Descripción del CFWF920

Su generador eléctrico de aire caliente de retrocirculación, de

pared, se envía ensamblado para instalar en cualquier pared.

Puede empotrarse hasta 5-3/8 pulgadas (137mm) con los pernos

prisioneros separados a 16 pulgadas (406 mm) en el centro, o

puede montarse directamente sobre la superficie de la pared.

Este calentador funciona absorbiendo aire frío en la rejilla

superior de entrada e impulsándolo con un ventilador hacia abajo

sobre el elemento térmico. El aire caliente se descarga dentro del

cuarto a través de la rejilla inferior de salida, cerca del piso. El aire

caliente al nivel del piso crea un proceso convectivo suave en el

cuarto, evitando la estratificación del aire caliente cerca del cielo-

raso y asegurando el bienestar de los ocupantes.

Este calentador funciona con un voltaje de línea monofásica de

240V y produce 9.2KV de calor ó 31,395 BTU/Hr.

El generador eléctrico de aire caliente de retrocirculación, de

pared, está controlado por un termostato de bajo voltaje montado

en la pared (provisto). La unidad está fabricada de acero de

grueso calibre con un acabado duradero de recubrimiento granu-

lar recocido.

Extracción del generador de la caja

La caja de transporte contiene el generador y las piezas requeri-

das para la instalación.

1. Mientras el calentador está todavía en la caja, levante direc-

tamente por el tope del mismo. Extraiga la cubierta de la

moldura superior con sus materiales de empaque y el juego

de ferretería (termostato, cable, y tornillos). Coloque este

juego de ferretería a un lado donde no pueda perderse o

dañarse.

2. Termine de extraer el calentador de la caja y coloque sobre

su parte posterior. Extraiga cuidadosamente los soportes

restantes de empaque alrededor del generador y coloque a

un lado.

3. Extraiga los tornillos del panel delantero superior. Tire

suavemente del panel hacia el tope del gabinete 1/2 pulgada

(13 mm) aprox. El panel se afloja. Extraiga el panel del gabi-

nete y coloque el panel delantero superior y los tornillos a un

lado donde no se pierdan o dañen.

4. Impulse un poco la hélice del ventilador en sentido contrario

a las agujas del reloj para asegurarse que gira libremente.

5. Extraiga los cuatro tornillos que fijan la cubierta de la caja de

empalmes sobre el ventilador. Coloque la cubierta y los

tornillos a un lado donde no puedan perderse ni dañarse. La

caja de empalmes eléctricos y el transformador deben ser

accesibles ahora. Antes de intentar cablear su calentador

refiérase a la sección de "Cableado Eléctrico".

6. Extraiga los cuatro tornillos de montaje del panel delantero

inferior. Extraiga el panel del gabinete. Coloque el panel y

los tornillos a un lado donde no se pierdan ni dañen.

7. Antes de descartar el material de empaque, revíselo cuida-

dosamente por partes sueltas del generador. Descarte

apropiadamente el material de empaque (recicle).

Accesorios opcionales

Juego de salida posterior CFWFRO

Este accesorio le permite derivar algo del aire calentado a un

segundo cuarto detrás del generador. La pared terminada de este

cuarto debe estar dentro de 10 pulgadas (254 mm) del generador.

El regulador integrado de tiro le permite cerrar la salida posterior,

rederivando todo el aire a la rejilla delantera de salida. Si se usa

este accesorio, debe cortarse la abertura en la parte posterior del

gabinete. Vea la sección de "Instalación opcional de la salida pos-

terior".

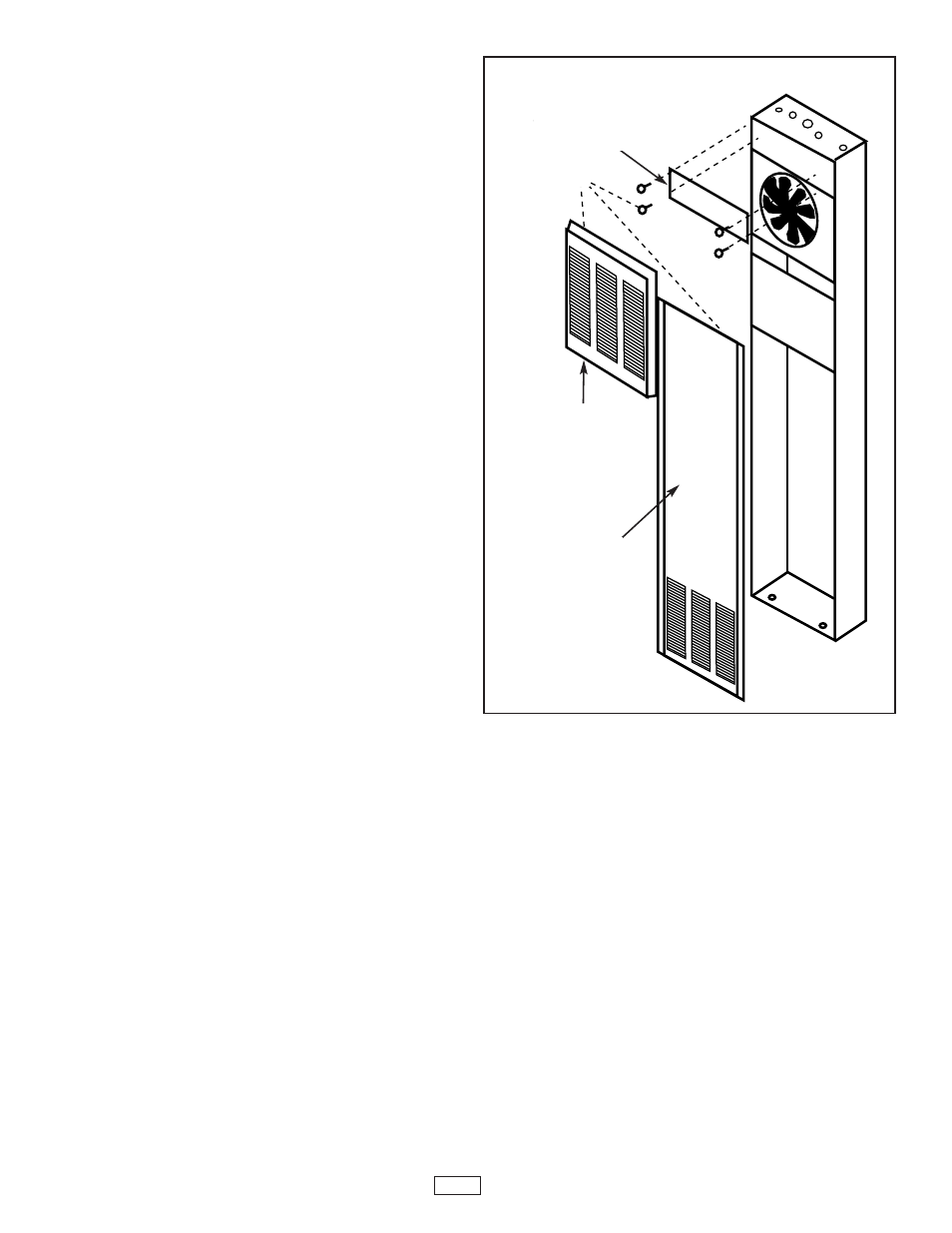

Figura 1

12

Cubierta de la

caja de

empalme

Tornillos

Panel delantero

superior

Panel delantero

inferior
